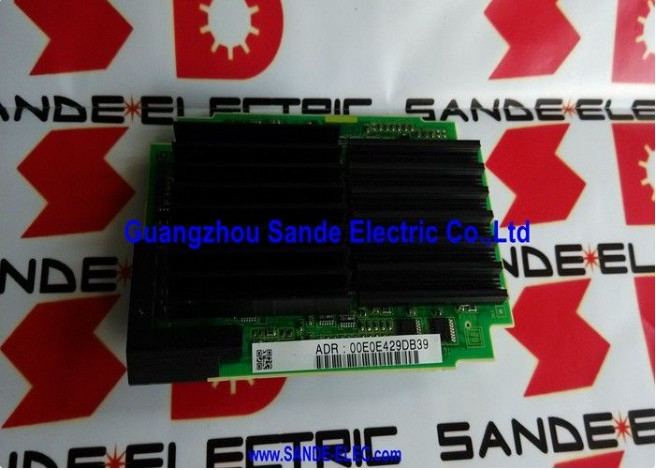

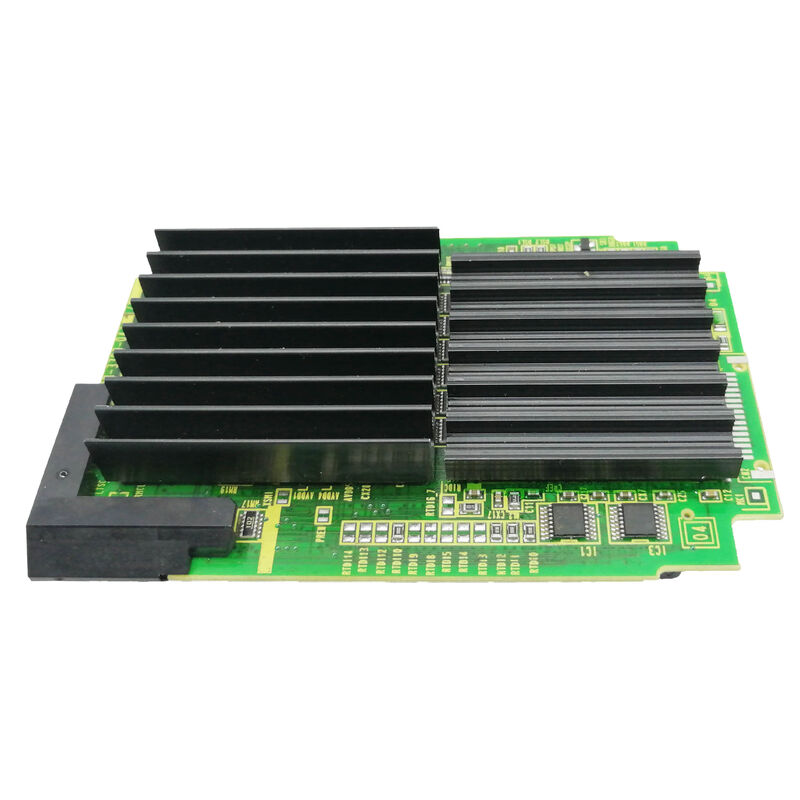

A20B-3300-0471 Fanuc placa de PCB A20B33000471 A2OB-33OO-O47I

A20B-3300-0471 FANUC Modulo de CPU de la generación B3 128 MB DRAM / Serie 16i-B / 18i-B / 21i-B / Memoria completa de la generación B

B3 ️ Memoria completa para la generación i-B

El A20B-3300-0471 es el módulo de CPU de memoria máxima para las plataformas CNC de la generación FANUC i-B.duplica la memoria de trabajo del módulo B2 (A20B-3300-0470) y proporciona ocho veces la memoria de los módulos MMX Pentium originales que primero sirvieron estas plataformas.

Esta capacidad de 128 MB no es un lujo ¢ es la especificación adecuada para los sistemas CNC de las series 16i-B, 18i-B y 21i-B que son:

Con opciones completas:Las opciones de software avanzadas incluyen AICC (Control de contorno de IA), transformaciones de 5 ejes, optimización de servo, verificación gráfica y otros, cada uno añade a la huella del software CNC.Un i-B CNC totalmente opcional se beneficia del espacio de memoria del módulo B3 de 128 MB.

Función de PC habilitada:La serie i-B CNC admite una función de PC incrustada para aplicaciones HMI personalizadas, recopilación de datos y DNC.El software de funciones de PC se ejecuta en la misma memoria de trabajo que el núcleo CNC 128MB proporciona espacio suficiente para ambos.

Sirviendo a la plataforma 21i-B:El 21i-B es una plataforma más compleja que el 16i-B/18i-B. El B3 es el único módulo de CPU confirmado que cubre los tres: 16i-B, 18i-B y 21i-B. El B2 (0470) se confirma solo para 16i-B y 18i-B.

Especificaciones clave

B2 vs B3 Cuándo elegir cada uno

La elección entre B2 (A20B-3300-0470) y B3 (A20B-3300-0471) depende de la configuración CNC instalada:

Para un reemplazo sencillo: coincida con la designación del módulo instalado. Un CNC configurado con un B2 fue validado con 64MB. Un CNC con un B3 utiliza los 128MB completos.La sustitución sin revisión del diseño puede funcionar en una dirección (B3 en una ranura B2, proporcionando efectivamente más memoria de la necesaria) pero no la otra (B2 en una ranura B3 proporcionaría la mitad de la memoria esperada).

Escenarios de aplicación

Error en el módulo de CPU CNC 21i-B:Un centro de mecanizado FANUC Serie 21i-B desarrolla fallas a nivel de la CPU. El A20B-3300-0471 se confirma como el módulo B3 correcto. El reemplazo restaura el procesamiento de la CPU de 128MB.

Actualización de la memoria CNC 16i-B:Un CNC de la Serie 16i-B que actualmente ejecuta un módulo B2 (64MB) se actualiza a B3 (128MB) cuando se instalan opciones de software adicionales que requieren más memoria de trabajo.

Preguntas frecuentes

P1: ¿Es compatible el A20B-3300-0471 (B3, 128MB) en una ranura de 16i-B de la placa principal diseñada para el B2 (64MB)?

El B3 de 128 MB proporciona más memoria que el B2. En la mayoría de los casos, el B3 es un reemplazo compatible en una ranura diseñada para el B2El CNC se beneficiará de una memoria de trabajo adicional. Confirme a partir de la documentación de hardware FANUC 16i-B si se aplica alguna restricción de memoria mínima o máxima.

P2: ¿Cuál es la principal ventaja de B3 (128MB) sobre los módulos Pentium MMX anteriores (16 32MB)?

El B3 proporciona 4×8 veces más memoria de trabajo que la generación Pentium MMX (16MB o 32MB). Esto permite configuraciones CNC totalmente opcionales, aplicaciones de función de PC,y complejo programa de procesamiento prospectivo para operar sin presión de memoria, ofreciendo un rendimiento CNC más estable y consistente en el conjunto de opciones instaladas.

P3: ¿La sustitución de A20B-3300-0471 afecta a los parámetros o programas de CNC?

No. Los parámetros y programas CNC residen en módulos SRAM y FROM separados del módulo de la CPU. La sustitución de A20B-3300-0471 no afecta a los datos almacenados.el CNC arranca de FROM y lee los parámetros de SRAM automáticamente.

P4: ¿Se utiliza también el A20B-3300-0471 en la serie 21i-A (modelo A), o solo en el 21i-B?

La designación B3 identifica específicamente la plataforma de hardware de generación B. El 21i-A (Modelo A) utilizó diferentes especificaciones de módulos de CPU del 21i-B.A20B-3300-0471 está confirmado para la generación B (21i-B) ¢ no para la generación A (21i-A)Confirme de la documentación de hardware si el sistema instalado es 21i-A o 21i-B antes de ordenar.

P5: ¿Qué proveedores y términos de garantía están disponibles para A20B-3300-0471?

Varios especialistas de FANUC confirman la disponibilidad: DNC Electronics (abastecimiento directo e intercambio, stock 16i-B/18i-B mantenido), fanuc-controller.com (garantía de 12 meses),Automatización industrial Co (en stock)MRO Electric ofrece una garantía de 2 años en las unidades reparadas.
