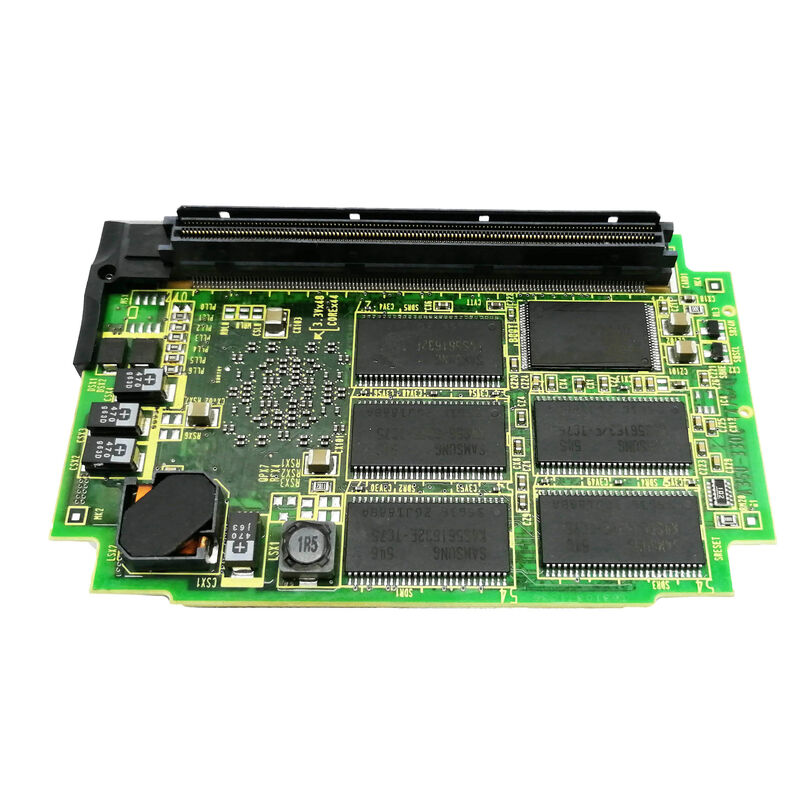

A20B-3300-0471 Fanuc placa de PCB A20B33000471 A2OB-33OO-O47I

A20B-3300-0471 | Módulo de CPU de generación FANUC B3: 128 MB de DRAM / Serie 16i-B / 18i-B / 21i-B / Procesador CNC de alto rendimiento

B3: la actualización de alta memoria para sistemas CNC iB

El A20B-3300-0471 representa un avance significativo en los recursos de procesamiento para la generación de CNC FANUC iB. Mientras que los módulos Pentium MMX anteriores (A20B-3300-0600 para 16i-B/18i-B, A20B-3300-0602/0603 para 21i-B) proporcionaban 16 MB o 32 MB de DRAM, la generación B3 ofrece 128 MB, de cuatro a ocho veces la memoria de trabajo de esos módulos anteriores.

La designación "B3" identifica dos cosas:

• B:La generación de hardware adaptada a la plataforma CNC de la serie iB
• 3:El tipo dentro de esta generación, posicionado como el tercer tipo en la familia de módulos de CPU de la serie B

Este módulo de 128 MB está diseñado para configuraciones CNC de la serie iB donde las capacidades de memoria anteriores han alcanzado sus límites.

Especificaciones clave

A20B-3300-047x: la familia de módulos de 128 MB

La gama 047x cubre todos los módulos de CPU de alta memoria de 128 MB para varias plataformas CNC FANUC:

El módulo B3 (0471) se distingue por su compatibilidad confirmada con los tres CNC principales de la serie iB: 16i-B, 18i-B y 21i-B.

Escenarios de aplicación

Actualización de memoria CNC iB:Un CNC FANUC 16i-B que ejecuta un módulo de CPU de 16 MB experimenta inestabilidad después de instalar opciones de software adicionales. Se incluye el módulo A20B-3300-0471 B3, que proporciona una memoria de trabajo de 128 MB que se adapta cómodamente al complemento completo de opciones.

Fallo del módulo CPU CNC 21i-B:Un sistema CNC Serie 21i-B con módulo de CPU tipo B3 desarrolla una falla en el procesador. Se identifica y reemplaza el A20B-3300-0471, restaurando la capacidad de procesamiento de 128 MB.

Preguntas frecuentes

P1: ¿Es A20B-3300-0471 compatible con versiones anteriores como reemplazo de módulos Pentium MMX anteriores (A20B-3300-0600 o A20B-3300-0602) en el mismo CNC iB?

El módulo B3 proporciona más DRAM (128 MB frente a 16–32 MB) en la misma plataforma iB. Si se trata de un reemplazo enchufable para los módulos Pentium MMX depende de la compatibilidad de la placa principal con el tipo de módulo B3. Confirme en el manual de mantenimiento de FANUC para el modelo de CNC específico antes de instalar un módulo B3 en lugar de un módulo Pentium MMX.

P2: ¿A20B-3300-0471 mejora el rendimiento del CNC en comparación con un módulo Pentium MMX de 16 MB?

Sí, en situaciones ligadas a la memoria. Los 112 MB adicionales de DRAM eliminan las limitaciones de memoria en sistemas con todas las opciones, el uso anticipado del búfer y la operación de funciones de PC. El rendimiento fundamental del procesador depende de la arquitectura de procesador específica del B3 en relación con el Pentium MMX; el principal beneficio del 0471 es la expansión de la capacidad de la memoria en lugar de la velocidad pura del procesador.

P3: ¿Reemplazar A20B-3300-0471 afecta los parámetros o programas almacenados?

No. Todos los parámetros y programas del CNC residen en módulos SRAM y FROM separados del módulo CPU. Reemplazar A20B-3300-0471 no afecta estos valores almacenados. El CNC arranca desde FROM y lee los parámetros de SRAM después de instalar el reemplazo.

P4: ¿Se utiliza A20B-3300-0471 solo en aplicaciones de máquinas herramienta CNC independientes o también en sistemas de robots integrados?

La compatibilidad confirmada (Series 16i-B, 18i-B y 21i-B) cubre los controladores de máquinas herramienta CNC. Estas plataformas se utilizan en centros de mecanizado y centros de torneado en aplicaciones de máquina herramienta. Confirme si alguna configuración integrada de CNC/robot que utilice estas plataformas CNC también utilice A20B-3300-0471 de la documentación específica del sistema.
