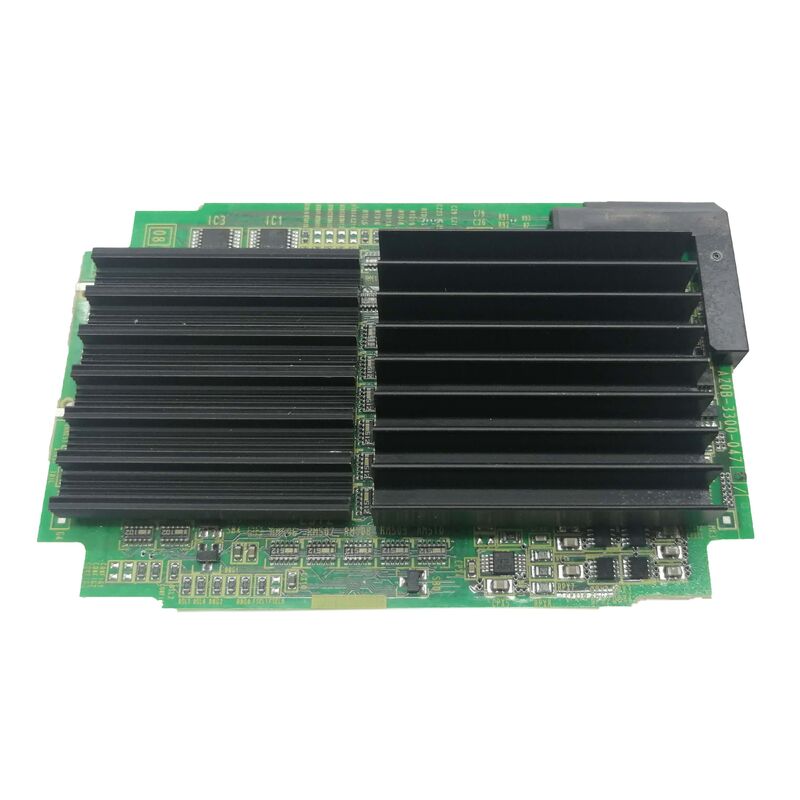

A20B-3300-0448 Tabla de PCB de Fanuc A20B33000448 A2OB-33OO-O448 Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de otros productos.

A20B-3300-0448 | Módulo servo FSSB de la serie FANUC A20B-3300-044x: expansión de servo de múltiples rutas/ejes múltiples/CNC y robot

A20B-3300-044x: familia de servomódulos FSSB con designación B

El A20B-3300-0448 pertenece a la gama 044x, una familia claramente definida de módulos de expansión de servos FSSB. La familia 044x completa confirmada a través de MRO Electric y los datos del usuario abarca múltiples configuraciones de ruta y recuento de ejes:

El A20B-3300-0448 ocupa la posición 048x dentro de esta familia de módulos FSSB definida. Al igual que sus hermanos 044x, proporciona comunicación de servoeje FSSB, ampliando la capacidad de servoeje de las plataformas de control de robot o CNC compatibles 30i/31i/32i de FANUC.

Información clave del producto

Servomódulos FSSB: lo que proporcionan

En la arquitectura de hardware FANUC 30i/31i/32i, la placa de CPU principal proporciona una capacidad de servo FSSB básica. Para máquinas o robots que requieren más ejes de los que proporciona la placa base, los módulos de expansión de servos FSSB como la familia A20B-3300-044x amplían esta capacidad.

El A20B-3300-0448 amplía la interfaz del servoeje, proporcionando conexiones de canal de fibra óptica FSSB adicionales para servovariadores más allá de la capacidad nativa de la placa principal. El recuento de ejes específico y la configuración de ruta del 0448 se confirman en la etiqueta del módulo instalado y en la documentación de hardware de FANUC correspondiente.

Escenarios de aplicación

Fallo del módulo de expansión del servo CNC:Un CNC o controlador de robot de FANUC desarrolla servoalarmas FSSB en los ejes atendidos por el A20B-3300-0448. El módulo se identifica por su etiqueta. El reemplazo restaura la comunicación del servo FSSB.

Mantenimiento del servosistema:Un CNC FANUC 30i se somete a mantenimiento electrónico. El A20B-3300-0448 se reemplaza como parte de la renovación del sistema de expansión del servo.

Preguntas frecuentes

P1: ¿Cómo puedo confirmar que A20B-3300-0448 es el módulo correcto para mi CNC?

Lea el número de pieza de la etiqueta del módulo instalado. Si dice A20B-3300-0448, este es el reemplazo confirmado. La etiqueta del módulo instalado también muestra la designación de tipo (por ejemplo, B11, B13, B24, B26) que identifica el número de ejes y la configuración de ruta dentro de la familia 044x.

P2: ¿A20B-3300-0448 pertenece a la misma familia de servomódulos 044x FSSB que A20B-3300-0447 (B13 de 12 ejes)?

Sí. La página de producto de MRO Electric para A20B-3300-0448 enumera A20B-3300-0447 (MÓDULO DE SERVO DE 12 EJES B13 DE 1 RUTA FSSB) como un producto relacionado, lo que confirma que ambos pertenecen a la misma familia de servomódulos FSSB 044x. La designación específica y el número de ejes para 0448 se confirman en su etiqueta.

P3: ¿Reemplazar A20B-3300-0448 requiere cambios en los parámetros del servo?

No. Los parámetros de servo para todos los ejes residen en la SRAM principal del CNC. Después de colocar el repuesto, el CNC recarga todos los parámetros y restablece la comunicación FSSB. Verifique la respuesta del servo en todos los ejes afectados antes de regresar a producción.
