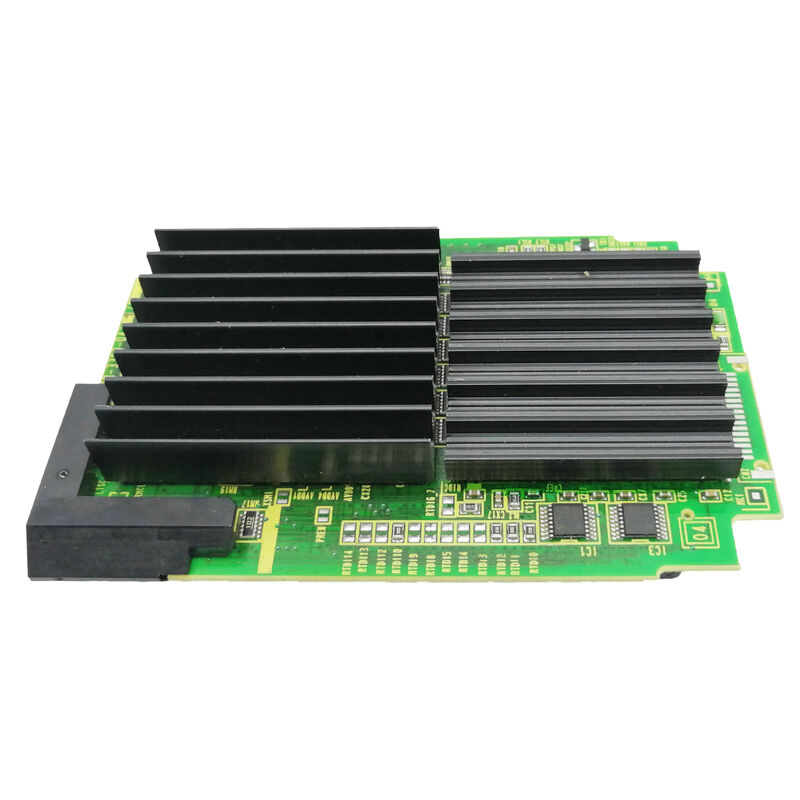

A20B-3300-0442 Tabla de PCB de Fanuc A20B33000442 A2OB-33OO-O442 Las tablas de PCB de Fanuc también pueden ser utilizadas para la fabricación de otros productos.

A20B-3300-0442 | Módulo servo B24 de 16 ejes y 2 vías FSSB de FANUC: CNC de trayectorias múltiples de eje alto / Serie 30i/31i/32i / A20B-3300

16 ejes en 2 trayectorias: el módulo CNC de eje alto

El A20B-3300-0442 combina el mayor número de ejes de la familia 044x (16 ejes) con la arquitectura de 2 rutas. Esta combinación lo identifica como el módulo para las configuraciones de máquinas herramienta CNC más exigentes, aquellas en las que un CNC de 2 vías controla simultáneamente muchos servoejes.

16 ejes distribuidos en 2 caminosnormalmente significa:

• Ruta 1:Hasta 8 ejes: funciones de servo del husillo principal, torreta, eje Z, eje X, eje Y, eje C y servo auxiliar
• Camino 2:Hasta 8 ejes: subhusillo, segunda torreta, ejes de posicionamiento adicionales y servofunciones secundarias. En conjunto, los 16 ejes se coordinan a través de la comunicación FSSB de doble ruta del A20B-3300-0442: una densidad de gestión de servoejes que solo se puede lograr con el procesamiento DSP avanzado en este módulo.

Especificaciones clave

Densidad de datos FSSB: coordinación de 16 unidades por ciclo

La gestión de 16 unidades en una configuración FSSB de 2 rutas dentro de cada ciclo de interpolación de servo requiere un ancho de banda y procesamiento de datos significativos: Cada ciclo FSSB debe:

1. Transmite comandos de posición a 16 unidades individuales (divididas en 2 cadenas tipo margarita FSSB)
2. Reciba retroalimentación del codificador de 16 unidades individuales
3. Sincronice los datos entre la Ruta 1 y la Ruta 2 para mantener la coordinación del programa de rutas múltiples El procesamiento basado en DSP del A20B-3300-0442 maneja esta transacción FSSB completa de 16 ejes y 2 rutas dentro del período de interpolación, brindando la velocidad de actualización del servo necesaria para un movimiento suave y preciso en los 16 ejes simultáneamente.

Escenarios de aplicación

Fallo complejo del módulo del servocentro del torno-fresado:Un centro de torneado-fresado controlado por FANUC 30i con torretas dobles, husillos dobles, ejes Y y ejes C desarrolla alarmas FSSB en múltiples ejes. El A20B-3300-0442 se identifica como la falla. El reemplazo restaura la comunicación FSSB de 2 rutas y 16 ejes.

Ampliación del servo FMS:El CNC FANUC de un sistema de fabricación flexible añade nuevos servoejes para una estación de mecanizado adicional. La capacidad de 16 ejes del A20B-3300-0442 proporciona espacio libre para el complemento de ejes ampliado.

Preguntas frecuentes

P1: ¿Cómo se distribuyen los 16 ejes entre las 2 rutas del módulo B24?

La asignación de eje a ruta se configura a través de los parámetros del sistema del CNC, no está cableada en el módulo. Normalmente, se asignan 8 ejes a cada ruta, aunque es posible una división desigual (por ejemplo, 10+6) dependiendo de la configuración de la máquina. El módulo proporciona un total de 16 ejes gestionados por FSSB; la asignación de ruta es una configuración de software.

P2: ¿Es el A20B-3300-0442 el módulo FSSB de eje más alto del ecosistema FANUC 30i?

Entre la familia A20B-3300-044x confirmada en esta sesión, el A20B-3300-0442 en 16 ejes es el más alto especificado. La familia A20B-3300 más amplia incluye módulos con hasta 36 ejes para generaciones posteriores de controladores de robots (R-30iB Plus: A20B-3300-0815), pero sirven para diferentes plataformas. Confirme el máximo aplicable para el CNC 30i/31i/32i específico en la documentación del hardware.

P3: ¿Reemplazar A20B-3300-0442 requiere el reingreso de parámetros del servo en los 16 ejes?

No. Todos los parámetros del servo de 16 ejes residen en la SRAM principal del CNC. El CNC los recarga automáticamente tras colocar el recambio. Verifique la respuesta del servo a baja velocidad en los 16 ejes en ambas rutas del programa antes de regresar a la producción completa.

P4: ¿Se puede utilizar A20B-3300-0442 para actualizar un CNC 30i desde un módulo FSSB de eje inferior?

El número máximo de ejes del CNC 30i también está limitado por las opciones de software y las especificaciones de la placa principal, no únicamente por el módulo FSSB. El hecho de que la instalación de A20B-3300-0442 desbloquee ejes adicionales además de los actualmente activos depende de la configuración de opciones de software del CNC. Consulte la documentación del hardware de la serie FANUC 30i para conocer el procedimiento de expansión del eje.

P5: ¿Qué número de ejes está disponible por ruta FSSB en A20B-3300-0442?

Con 16 ejes en total y 2 rutas FSSB, la división típica proporciona hasta 8 ejes por ruta: una conexión en cadena FSSB por ruta. Cada cadena puede conectar múltiples módulos de servoaccionamiento (SVM1, SVM2, SVM3) hasta el límite de 8 ejes por cadena. La configuración exacta sigue los parámetros de asignación de ejes FSSB.
