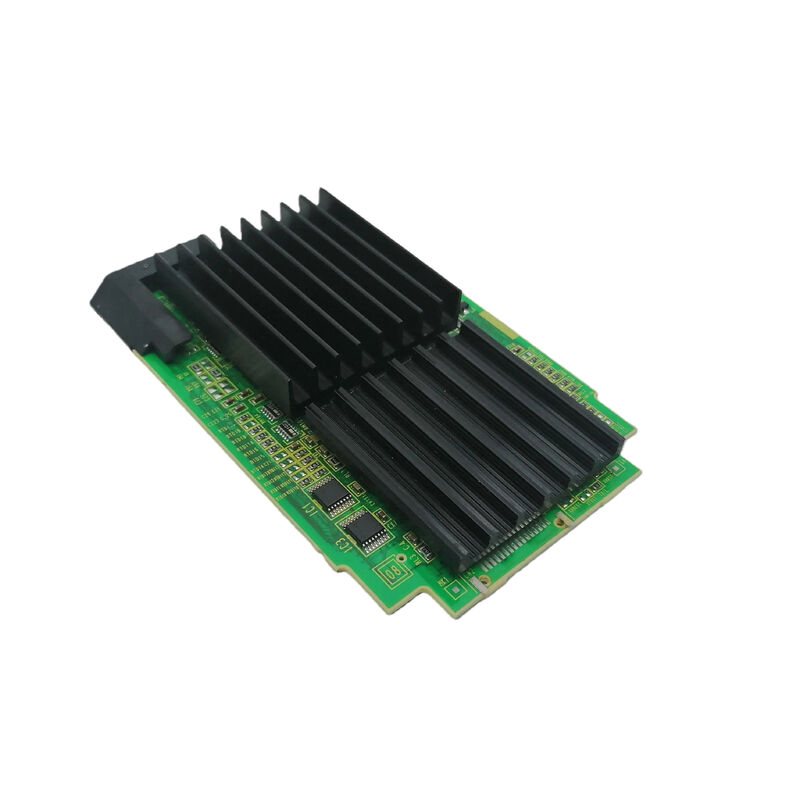

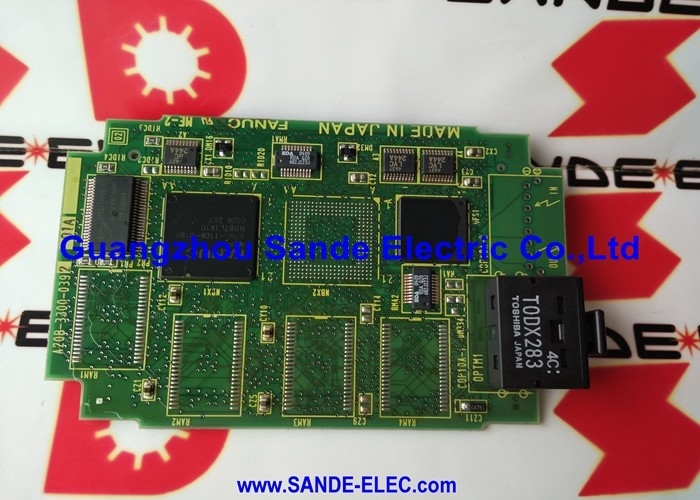

A20B-3300-0420 ∙ FANUC Modulo de interfaz gráfica de usuario ∙ 64MB DRAM / procesador de pantalla dedicado / interfaz del operador CNC

Módulo de interfaz gráfica 64MB Procesamiento de pantalla dedicado

El A20B-3300-0420 es un módulo dedicado de interfaz gráfica de usuario, una tarjeta de procesador enchufable asignada exclusivamente a las funciones de visualización del operador y de interfaz gráfica del CNC.

El principio arquitectónico de FANUC para los sistemas CNC avanzados divide la responsabilidad de procesamiento:

Módulo de la CPU principal:Maneja la ejecución de código G, la interpolación del eje de servo, la escalera PMC y todas las funciones de control de la máquina.

Modulo de interfaz gráfica (A20B-3300-0420):Maneja todo lo que el operador ve generación de contenido de pantalla, renderizado de gráficos de la ruta de la herramienta, gestión de menús, procesamiento de entrada de teclas y función de PC si está habilitado.El procesamiento del módulo de interfaz gráfica es completamente independiente de la carga de trabajo de mecanizado.

Esta independencia asegura que la pantalla permanezca receptiva y estable incluso cuando la CPU principal está muy cargada con cálculos complejos de movimiento de varios ejes.

Especificaciones clave

64MB

64MB admite el conjunto completo de funciones de la interfaz gráfica para la plataforma CNC que el 0420 sirve:

Los búferes de visualización:Una pantalla LCD a todo color de 800×600 requiere aproximadamente 1.4MB por buffer de fotogramas.

Gráficos de la ruta de la herramienta:La función de verificación del programa gráfico del CNC hace que la trayectoria de la herramienta sea un gráfico 3D o 2D. Esto requiere almacenar las coordenadas de la trayectoria de la herramienta analizadas, realizar la proyección 3D a 2D,y mantener la imagen renderizada en la memoria. 64MB proporciona un amplio espacio para esto, incluso con programas complejos de múltiples herramientas.

Gestión del estado del menú y de la pantalla:Todas las vistas de la pantalla CNC: Posición, PROG, OFFSET, DIAGNOSIS, MENSAJE, GRÁFICO mantienen su contenido actual simultáneamente en la memoria del módulo de interfaz gráfica para el cambio instantáneo de pantalla.Los datos de estado combinado encajan cómodamente en 64MB.

Tiempo de ejecución de la función PC (si está activada):La capa de función de PC, si está presente, se ejecuta junto con la función de visualización CNC. 64MB proporciona un espacio de trabajo para aplicaciones de función de PC estándar sin presión de memoria.

Escenarios de aplicación

Fallo del módulo de interfaz gráfica: pérdida de visualización mientras el CNC continúa:Un CNC FANUC desarrolla un fallo de visualización el panel del operador no muestra ninguna imagen o una pantalla congelada mientras el CNC continúa el mecanizado.Reemplazo restaura la pantalla.

Mantenimiento del módulo de interfaz gráfica:Un CNC FANUC con horas de servicio extendidas se somete a un mantenimiento de control.Se sustituye el A20B-3300-0420 para restaurar el módulo de visualización a una condición conocida de buena calidad y eliminar la degradación de la pantalla relacionada con la edad..

Preguntas frecuentes

P1: Si A20B-3300-0420 falla durante un ciclo de mecanizado, ¿se detiene la máquina?

La CPU principal continúa ejecutando el programa movimiento del eje y las secuencias PMC no se ven afectadas por el fallo del módulo de GUI.que impiden al operador controlar el cicloLa acción correcta es permitir que el bloque de programa actual se complete de forma segura y luego solucionar el error del módulo de interfaz gráfica.

P2: ¿Puede A20B-3300-0420 (64MB) sustituir a A20B-3300-0551 (128MB) en el mismo CNC?

Estas son diferentes configuraciones de memoria del módulo de interfaz gráfica. La variante de 64 MB no es un sustituto de la variante de 128 MB si el software del CNC o la función del PC requiere 128 MB.si la capacidad de 64 MB es suficiente para la configuración CNC específica, el 0420 puede ser compatible Confirme con la documentación de hardware FANUC aplicable antes de sustituir.

P3: ¿El módulo de interfaz gráfica almacena algún parámetro o programa CNC?

No. Los parámetros CNC, los programas de piezas y la escalera PMC se encuentran en módulos SRAM y FROM dedicados en la placa principal.La memoria DRAM de 64 MB del módulo de interfaz gráfica es una memoria de trabajo volátil que contiene solo datos de estado de pantalla y tiempo de ejecución.La sustitución de A20B-3300-0420 no afecta a los datos de mecanizado almacenados.

P4: ¿Qué plataformas CNC utilizan el A20B-3300-0420?

El A20B-3300-0420 sirve a las plataformas CNC de FANUC utilizando la arquitectura modular de interfaz gráfica A20B-3300, principalmente los CNC de la serie i con ranuras de módulos de visualización dedicadas.Confirmar el modelo CNC aplicable a partir de la tabla de piezas de repuesto de la documentación del hardware.

P5: ¿Es el A20B-3300-0420 (64MB) adecuado para sistemas CNC con función PC?

64MB es suficiente para aplicaciones de PC de alcance moderado.Las aplicaciones de recopilación de datos de producción generalmente funcionan dentro de un módulo de interfaz gráfica de 64 MBSi la aplicación de la función PC tiene mayores requisitos de memoria, el módulo de interfaz gráfica de 128 MB (A20B-3300-0551) es más apropiado.
