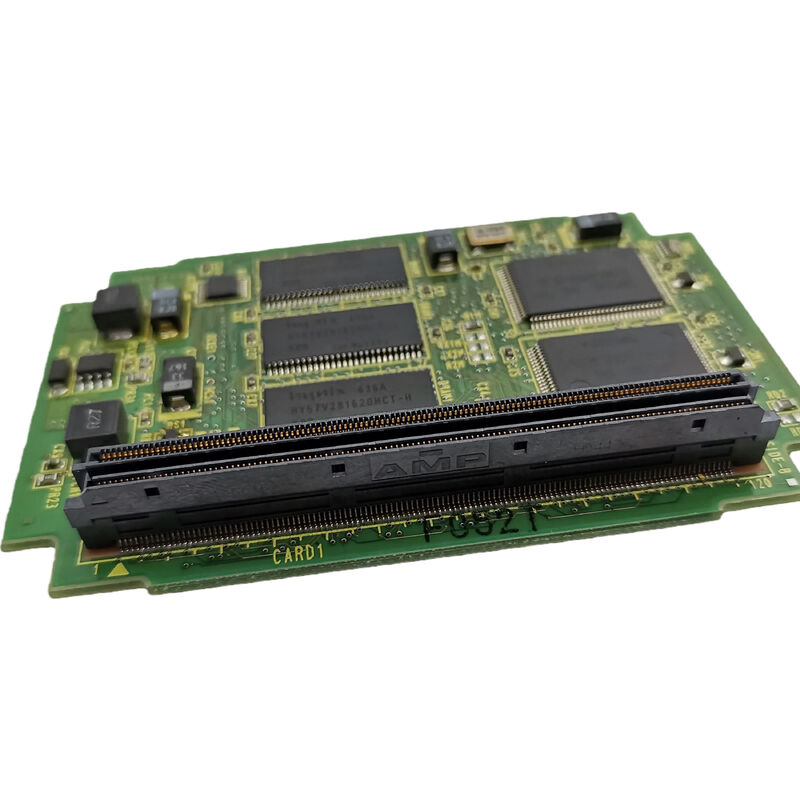

A20B-3300-0393 ∙ FANUC 2 Ejes FSSB Servo Control de la tarjeta ∙ Single-canal / 2 Ejes módulo CNC / A20B-3300-039x serie
FSSB de dos ejes Servocomando compacto
El A20B-3300-0393 ofrece un servo control FSSB de 2 ejes en una sola tarjeta de enchufe.,La tarjeta de 2 ejes sirve para aplicaciones en las que solo se necesitan dos servoejes de control conectados a FSSB.
Dos ejes es el mínimo fundamental para el movimiento CNC y cubre una parte significativa de la población de máquinas herramienta CNC:
Las máquinas de torno CNC básicas:El centro de giro CNC más sencillo controla el eje Z (la travesía del carro a lo largo del lecho) y el eje X (el movimiento de deslizamiento transversal para el control del diámetro).El A20B-3300-0393 cubre esta configuración completamente con una tarjeta.
Las demás máquinas de triturar de 2 ejes:Una rectificadora de superficie o una rectificadora cilíndrica con eje X y Z servo no más utiliza un servo control de 2 ejes.
con una capacidad de transmisión superior a 100 W,En las células del robot o FMS (Sistemas de fabricación flexibles), los servo posicionadores de 2 ejes manejan la orientación o transferencia de la pieza de trabajo.El A20B-3300-0393 proporciona la interfaz de servo FSSB para estas unidades servo periféricas.
Servo actualizaciones de analógico a FSSB:Las máquinas que utilizan originalmente servointerfaces analógicas, cuando se actualizan a unidades compatibles con FSSB, pueden utilizar A20B-3300-0393 para proporcionar la interfaz de host FSSB para una configuración de 2 ejes.
Especificaciones clave
| Parámetro | Valor |
|---|
| Los eje | 2 |
| Canales del FSSB | 1 |
| Interfaz | FSSB (fibra óptica) |
| Tipo de producto | Tarjeta de control por servo |
| Serie | A20B-3300: las condiciones de los productos |
A20B-3300-039x Familias de opciones de conteo de ejes
La familia de tarjetas servo 039x C5410A cubre toda la gama de recuentos de ejes FSSB:
| Consejo | Los eje | Aplicación |
|---|
| A20B-3300-0390: el número de personas que pueden participar en el proyecto. | 8 | La serie 16i-MB/TB/WB; R-J3iB |
| A20B-3300-0391 Las condiciones de los servicios de seguridad | 6 | 16i-B CNC; controladores de robots |
| A20B-3300-0393 Las autoridades competentes podrán adoptar medidas de control. | 2 | CNC de dos ejes y automatización |
La tarjeta de 2 ejes es el extremo compacto de esta familia, proporcionando la interfaz servo FSSB esencial para las configuraciones de ejes CNC más básicas.utiliza la misma tecnología FSSB y la arquitectura de control servo como los hermanos de mayor número de ejes.
Escenarios de aplicación
Fallo de la tarjeta de servo del torno CNC de 2 ejes:Los ejes Z y X de un torno CNC generan alarmas de comunicación FSSB simultáneas. El A20B-3300-0393 se identifica como el fallo.
Interfaz del servo posicionador de dos ejes:El servo posicionador de 2 ejes de una célula robótica utiliza A20B-3300-0393 como la tarjeta de servo FSSB para sus accionamientos posicionales.
Preguntas frecuentes
P1: ¿Qué sucede si la cadena de margaritas FSSB entre las dos unidades se interrumpe?
Si se rompe el cable de fibra entre la unidad 1 y la unidad 2, la tarjeta FSSB ya no puede comunicarse con la unidad 2.La integridad de las dos conexiones de fibra de vidrio desde la tarjeta hasta la unidad 1, y de la unidad 1 a la unidad 2 must se mantendrá para que ambos ejes funcionen.
P2: ¿Puede A20B-3300-0393 conducir más de 2 ejes si se añaden unidades adicionales a la cadena FSSB?
No. El A20B-3300-0393 está configurado solo para 2 ejes. La configuración del protocolo FSSB de la tarjeta de servo define cuántas unidades se dirigen en cada marco FSSB.No se reconocerá la adición de una tercera unidad a la cadena de margaritas. Solo se sirven 2 ejes..
P3: ¿El reemplazo de A20B-3300-0393 requiere la reentrada de los parámetros del servo?
No. Los parámetros de servo para ambos ejes residen en la SRAM principal del CNC. Después de montar el reemplazo, el CNC recarga los parámetros automáticamente.Verificar la respuesta del servo a baja velocidad en ambos ejes antes de reanudar la producción.
P4: ¿Es la conexión FSSB de A20B-3300-0393 idéntica a la de A20B-3300-0391 (de 6 ejes)?
Ambos utilizan la misma interfaz física FSSB con un conector de fibra óptica que se conecta a la primera unidad de la cadena de margaritas.La diferencia es el número de unidades de la tarjeta de protocolo está configurado para dirigir: 2 para el A20B-3300-0393, 6 para el A20B-3300-0391.
P5: ¿A qué amplificadores de servo accionamiento se puede conectar A20B-3300-0393?
El A20B-3300-0393 se conecta a cualquier servoamplificador de FANUC con un conector de entrada FSSB, incluidas las series Alpha-i SVM1, SVM2 y SVM3 (A06B-6096, A06B-6114) y las series βi con interfaz FSSB.La unidad debe soportar la versión del protocolo FSSB compatible con el sistema CNC.
