A20B-3300-0362 | Módulo de control de pantalla FANUC: interfaz de operador CNC/controlador de pantalla/Serie A20B-3300-036x

Módulo de control de pantalla: procesamiento de pantalla dedicado

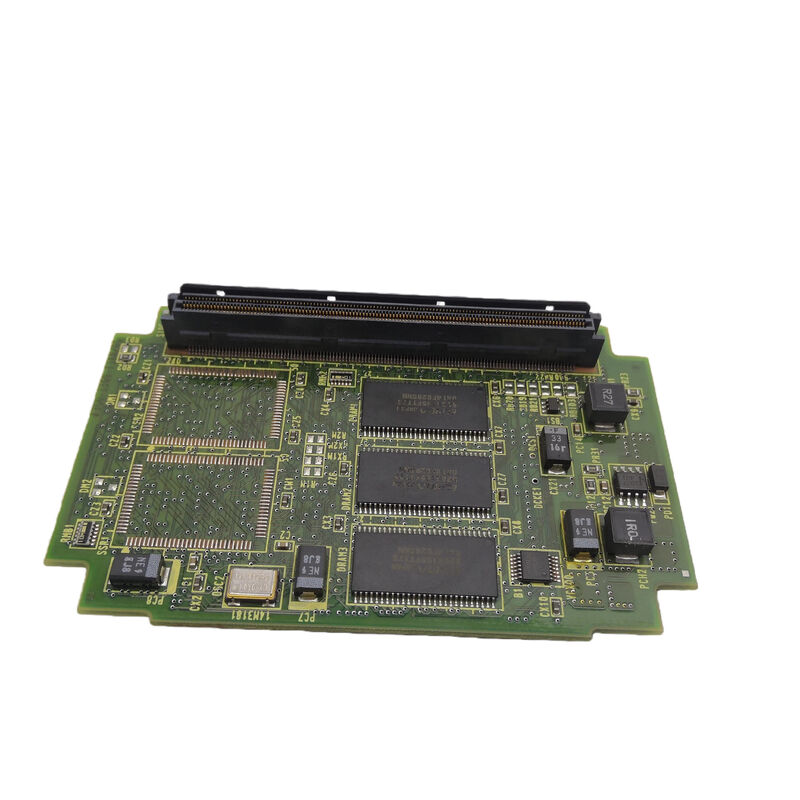

El A20B-3300-0362 es un módulo de control de pantalla: una tarjeta enchufable dedicada que administra la interfaz de pantalla del operador del CNC. En lugar de sobrecargar el módulo principal de la CPU con la gestión de la pantalla, la arquitectura de FANUC asigna el control de la pantalla a un módulo dedicado.

Esta separación proporciona importantes beneficios operativos:

Ancho de banda de visualización independiente:La CPU principal puede centrarse completamente en la interpolación de movimiento, la coordinación de servos y la ejecución de PMC sin compartir recursos de procesamiento con la actualización y administración de pantalla.

Interfaz de operador estable:Incluso cuando el sistema de movimiento del CNC tiene una carga computacional máxima (contorno complejo de 5 ejes, anticipación de múltiples ejes, procesamiento rápido de bloques), el módulo de visualización mantiene actualizaciones de pantalla fluidas y un manejo receptivo de las entradas clave.

Aislamiento de fallas modulares:Si el módulo de visualización presenta una falla, la capacidad de mecanizado del CNC no se ve afectada. Por el contrario, una falla de la CPU principal se puede diagnosticar a través de un módulo de visualización en funcionamiento que puede continuar brindando información de alarma y estado.

Información clave del producto

A20B-3300-036x — Arquitectura de control de pantalla

Dentro de la serie A20B-3300, la gama 036x agrupa módulos de control relacionados con la pantalla. El A20B-3300-0362 es el módulo de control de pantalla dentro de este grupo y administra el flujo de datos desde el contenido de la pantalla generado por el software del CNC hasta el hardware de pantalla del operador físico.

El control de visualización en un CNC FANUC implica varias capas:

Generación de vídeo:Conversión de los datos de visualización internos del CNC (caracteres de texto, primitivas gráficas, posición del cursor) al formato de señal de vídeo que espera el controlador del panel de visualización LCD.

Representación de personajes y gráficos:El módulo de visualización puede contener el juego de caracteres basado en ROM utilizado para la visualización de texto CNC y la lógica de representación de gráficos para elementos gráficos (gráficos de posición de ejes, indicadores de alarma, botones en pantalla).

Sincronización de pantalla:Generar señales de sincronización horizontal y vertical que mantienen una sincronización de visualización estable, asegurando que cada línea de píxeles se escriba en la posición correcta dentro del marco de visualización.

Procesamiento de entradas clave:Los escaneos de matriz de teclas del teclado del operador a menudo son administrados por el controlador de la unidad de visualización; el módulo de visualización puede procesar datos de escaneo de teclas y pasar códigos de teclas decodificados a la CPU principal.

Escenarios de aplicación

Fallo de visualización del CNC:Un CNC FANUC desarrolla problemas de visualización: pantalla distorsionada, visualización de caracteres incorrectos o pérdida de visualización mientras el CNC continúa mecanizando. El módulo de control de pantalla A20B-3300-0362 se identifica como la falla. El reemplazo restaura la función de visualización correcta.

Mantenimiento del sistema de visualización:Un sistema de control CNC de FANUC se somete a mantenimiento electrónico. El módulo de control de pantalla A20B-3300-0362 se reemplaza junto con otros módulos de control antiguos.

Preguntas frecuentes

P1: ¿La falla de A20B-3300-0362 afecta la capacidad de mecanizado CNC?

El módulo de control de pantalla maneja la interfaz del operador: las funciones de pantalla y teclado. Si falla, el operador pierde la interfaz visual pero las funciones principales de mecanizado del CNC (ejecución de programas, servocontrol, PMC) continúan en el módulo principal de la CPU. En la práctica, la operación segura es imposible sin una pantalla que funcione, pero la máquina no se detiene mecánicamente debido a una falla del módulo de pantalla.

P2: ¿Qué modelos de CNC FANUC utilizan A20B-3300-0362?

Los módulos de control de pantalla A20B-3300 sirven para varias generaciones de CNC FANUC que utilizan la arquitectura de controlador de pantalla modular. Confirme el modelo de CNC específico en la tabla de piezas de repuesto del manual de hardware CNC de FANUC correspondiente.

P3: ¿Reemplazar A20B-3300-0362 requiere alguna configuración de software?

El módulo de control de pantalla es una placa de interfaz de hardware; normalmente no requiere configuración de software después del reemplazo. La función de visualización se restablece automáticamente cuando se instala el módulo de repuesto y se enciende el sistema. Confirme con la documentación de servicio de FANUC aplicable.

P4: ¿Cuál es la relación entre A20B-3300-0362 y el módulo GUI (A20B-3300-0551)?

El módulo GUI (A20B-3300-0551) proporciona procesamiento de gráficos de alto rendimiento con 128 MB de DRAM para visualización avanzada y funciones de PC. El A20B-3300-0362 es un módulo de control de pantalla en el rango 036x: una arquitectura de interfaz de pantalla anterior o de diferente nivel. Representan diferentes enfoques de gestión de pantalla para diferentes generaciones o configuraciones de CNC FANUC.
