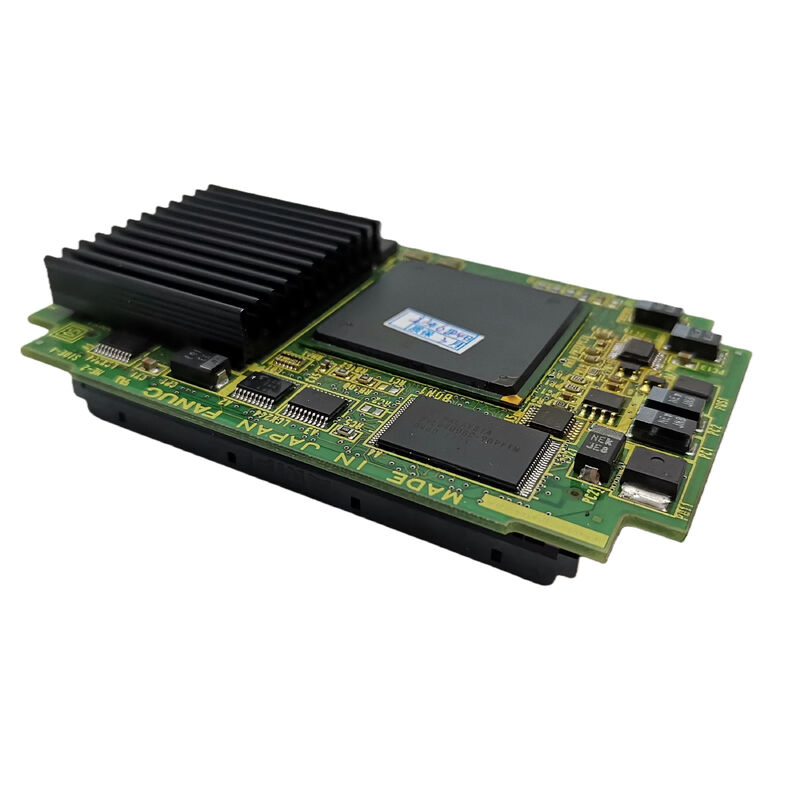

A20B-3300-0341 Fanuc placa de PCB A20B33000341 A2OB-33OO-O34I

A20B-3300-0341 ∙ FANUC LCD/MDI Display Driver y módulo gráfico ∙ 0i-B / 16i-B / 18i-B / 21i-B CNC / Tarjeta de visualización enchufable

Display Driver + Interfaz MDI: dos funciones y un módulo

El A20B-3300-0341 combina dos funciones de interfaz del operador en un módulo enchufable:

El controlador de la pantalla LCD:El CNC genera el contenido de la pantalla como datos de visualización de posiciones de eje, listas de programas, mensajes de alarma, menús.El A20B-3300-0341 toma estos datos y maneja el panel LCD con las señales de video correctasEl panel LCD muestra exactamente lo que el software de visualización del CNC ha renderizado.

Interfaz de teclado MDI:MDI (Manual Data Input) es el teclado del CNC para la entrada manual de programas, cambios de parámetros y operación de jog.Desmonta las señales., y informa los códigos clave al procesador principal del CNC para su acción.

La combinación de estas dos funciones en un solo módulo simplifica la conexión del panel del operador. Una tarjeta de conexión maneja la capa de hardware completa de la interfaz del operador.

Especificaciones clave

Procesamiento de gráficos más allá de la simple pantalla

La designación "módulo gráfico" confirma que el A20B-3300-0341 maneja más que solo el tiempo de señal de video.

Traducción de caracteres:Converting ASCII/Unicode character codes from the CNC's display data into the pixel patterns displayed on screen — managing the character set font ROM and rendering each character at the correct screen position.

Elementos gráficos:Las pantallas de visualización CNC incluyen componentes gráficos, gráficos de posiciones de barras de eje, pantallas de estructura del programa, gráficos de indicadores de alarma y (en algunas configuraciones) visualización básica de la trayectoria de la herramienta.El módulo gráfico procesa estos elementos.

Composición de la pantalla:Ensamblar la imagen de pantalla completa a partir de texto, gráficos y elementos de fondo antes de conducir el panel LCD.

Escenarios de aplicación

16i-B fallo de visualización:Un CNC FANUC 16i-B desarrolla un problema de visualización corrupción parcial de la pantalla, caracteres aleatorios o pérdida completa de visualización mientras el CNC continúa el mecanizado.Reemplazo restaura la pantalla LCD completa y la función del teclado MDI.

0i-B módulo de visualización CNC de repuesto:Una planta de producción con máquinas CNC 0i-B tiene una pieza de repuesto A20B-3300-0341 ¢ también cubre sus máquinas 18i-B y 21i-B, reduciendo las distintas piezas de repuesto que necesitan contener.

Preguntas frecuentes

P1: ¿El fallo de A20B-3300-0341 detiene el mecanizado del CNC?

El módulo de visualización / MDI maneja la interfaz del operador pantalla de visualización e entrada del teclado. Si falla, las funciones de mecanizado del CNC (servoejes, PMC, ejecución de programas) continúan en la CPU principal.El operador no puede ver la pantalla o introducir comandosEl CNC debe detenerse controlado en una posición segura antes de abordar el fallo.

P2: ¿Es el plug-in A20B-3300-0341 compatible con las cuatro plataformas CNC (0i-B, 16i-B, 18i-B, 21i-B)?

Las cuatro plataformas se describen como compartiendo el mismo módulo de visualización todos los cuatro utilizan la misma arquitectura de visualización LCD/MDI.Si el módulo se conecta físicamente a las mismas posiciones de los conectores en los cuatro tipos principales de placas se confirma a partir de los manuales de hardware FANUC aplicables..

P3: ¿Requiere la sustitución de A20B-3300-0341 alguna configuración de visualización?

El módulo de visualización maneja la pantalla LCD y escanea el teclado según lo definido por su hardware. No se necesita configuración de software para el funcionamiento estándar.la pantalla del CNC debe restablecerse inmediatamente al encenderPara las pantallas que requieran un ajuste específico de los parámetros de visualización (brillo, contraste en algunos tipos de LCD), confirmar en el manual de mantenimiento aplicable.

P4: ¿Es compatible el A20B-3300-0341 con pantallas LCD tanto a color como monocromáticas?

La compatibilidad con el tipo de LCD específico (color o monocromo) depende de la variante del módulo de visualización que se utilice en el CNC específico.color/monocromo, resolución) determina qué variante de módulo está instalada. A20B-3300-0341 sirve su configuración de visualización definida con confirmación de la etiqueta del módulo instalado.

P5: ¿Cuál es la diferencia entre A20B-3300-0341 (driver de pantalla) y el módulo de interfaz gráfica A20B-3300-0551 (128MB)?

El A20B-3300-0341 es un controlador de pantalla LCD / MDI que maneja la interfaz de hardware entre los datos de visualización del CNC y el panel LCD físico y el teclado.El módulo de interfaz gráfica A20B-3300-0551 es un procesador gráfico de nivel superior con 128MB de DRAM, que proporciona la generación de contenido de visualización para interfaces gráficas avanzadas. Para las plataformas 0i-B/16i-B/18i-B/21i-B, la interfaz de visualización de base es el A20B-3300-0341;el módulo de interfaz gráfica es una opción avanzada de procesamiento de visualización para plataformas de nivel superior.
