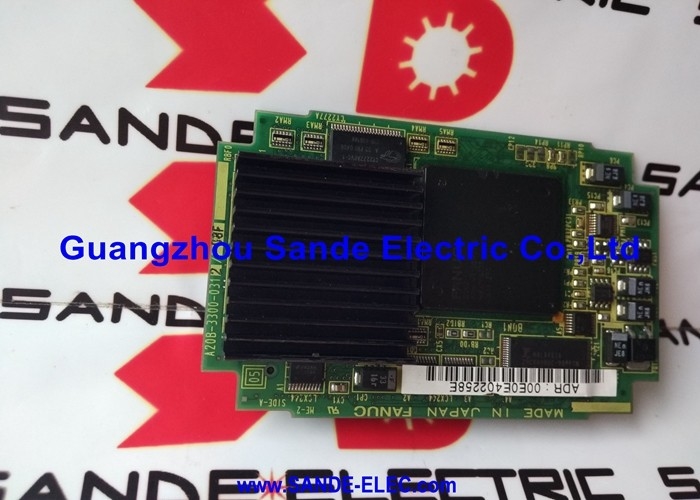

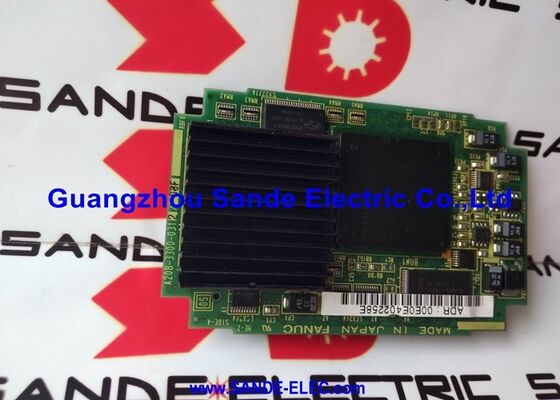

A20B-3300-0319 Tabla de PCB de Fanuc A20B33000319 A2OB-33OO-O3I9

A20B-3300-0319∙ FANUC Serie 21i-B y 0i-B Pentium CPU Modulo ∙ 32MB DRAM / Tarjeta de procesador de doble plataforma / Familia A20B-3300-031x

Un módulo, dos plataformas CNC

El A20B-3300-0319 está confirmado tanto para la Serie 21i-B como para la Serie 0i-B. La designación "21/0 i B" identifica explícitamente la compatibilidad de dos plataformas.

Serie 21i-B:La serie 21i es la gama media a alta de la línea de la serie i de FANUC, soportando configuraciones de mecanizado y giro complejas con más ejes y opciones CNC más avanzadas que la 0i-B.

Sección 0i-B:La serie 0i es el CNC de nivel económico diseñado para centros de mecanizado y torneado estándar donde la eficiencia de costos es una prioridad junto con un rendimiento CNC confiable.

El hecho de que ambas plataformas comparten el mismo módulo de CPU (A20B-3300-0319) indica una arquitectura de procesador común ¢ diferentes programas CNC que se ejecutan en el mismo hardware,con opciones de software y configuración que determinan el nivel de capacidad funcional del CNC.

Especificaciones clave

32 MB DRAM

Dentro de la familia de módulos Pentium A20B-3300-031x, diferentes configuraciones de DRAM sirven a diferentes requisitos de la plataforma:

La A20B-3300-0319 de 32 MB proporciona el doble de la memoria de trabajo de la A20B-3300-0312 (16 MB para 21i-B/210i-SB).

Mayor densidad de opciones de software:La plataforma 21i-B con opciones avanzadas de transformación de coordenadas de 5 ejes, contorno de AICC, administración de herramientas y múltiples husillos ocupa más DRAM que la configuración estándar 21i-B.32MB proporciona espacio para estas configuraciones avanzadas.

Evolución del software 0i-B:A medida que el software 0i-B de FANUC agregó características y amplió su conjunto de opciones, 32 MB aseguró suficiente memoria de trabajo para la creciente presencia de software.

Escenarios de aplicación

Error en el módulo de CPU CNC 21i-B:Un centro de mecanizado FANUC Serie 21i-B con el módulo de CPU de 32 MB desarrolla un fallo del procesador. El A20B-3300-0319 se identifica y se reemplaza.

0i-B Reemplazo del módulo CNC:Un centro de torneado CNC de la Serie 0i-B requiere el reemplazo del módulo de la CPU. El A20B-3300-0319 se confirma desde la etiqueta del módulo instalado. El reemplazo restaura la función CNC 0i-B.

Preguntas frecuentes

P1: ¿Es A20B-3300-0319 intercambiable entre los sistemas CNC 21i-B y 0i-B?

El módulo es compatible con ambas plataformas, lo que significa que puede funcionar en cualquiera de los enchufes de la placa principal de CNC.Si mover un módulo de una máquina 0i-B a una 21i-B (o viceversa) es una acción de mantenimiento soportada depende de si los enchufes de la placa principal son idénticos.El hardware del módulo es el mismo; el software CNC cargado desde FROM determina el comportamiento del CNC.

P2: ¿Qué distingue a A20B-3300-0319 (32MB) de A20B-3300-0312 (16MB) para la plataforma 21i-B?

Ambos sirven al 21i-B pero con DRAM diferente. A20B-3300-0312 proporciona 16MB de memoria de trabajo; A20B-3300-0319 proporciona 32MB.El módulo de 32 MB tiene más opciones de software y configuraciones más complejas. Si un CNC 21i-B específico utiliza el módulo de 16 MB o 32 MB depende de su versión de software y las opciones instaladas.

P3: ¿Es A20B-3300-0319 lo mismo que A20B-3300-0313 (32MB de SDRAM para 0i-C)?

Los números A20B-3300-0319 (32 MB DRAM, 21i-B/0i-B) y A20B-3300-0313 (32 MB SDRAM, 0i-C) son módulos diferentes.Tienen la misma capacidad de memoria pero sirven plataformas diferentes (0i-B vs 0i-C) y potencialmente utilizan tecnologías de memoria diferentes (DRAM vs SDRAM)No son intercambiables.

P4: ¿La sustitución de A20B-3300-0319 afecta a los parámetros o programas de CNC?

No. Los parámetros y programas CNC residen en los módulos SRAM y FROM. El reemplazo de A20B-3300-0319 no afecta a estos valores almacenados. Después de instalar el reemplazo, el CNC arranca normalmente.
