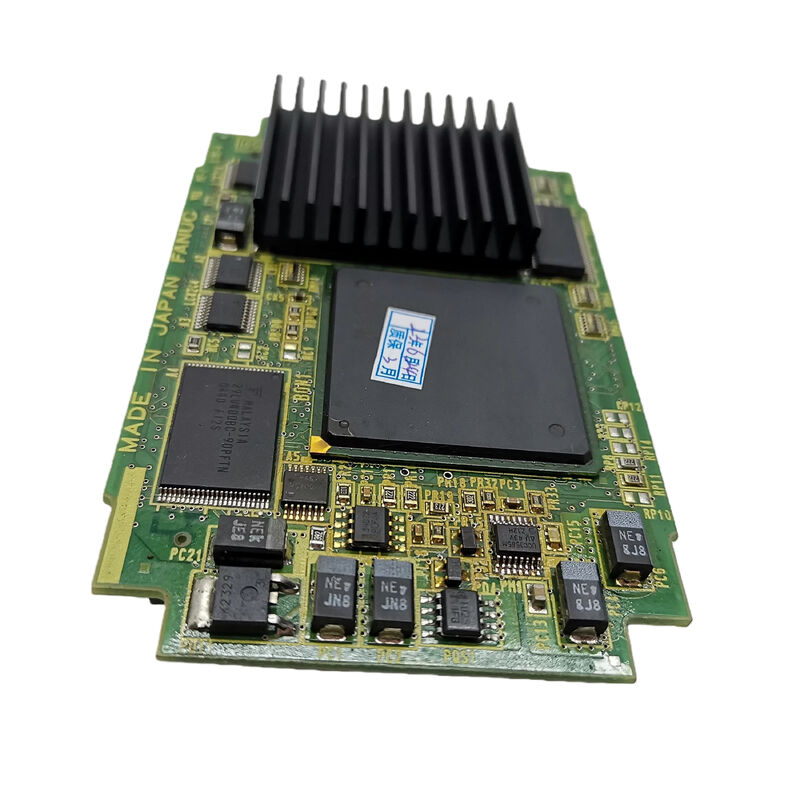

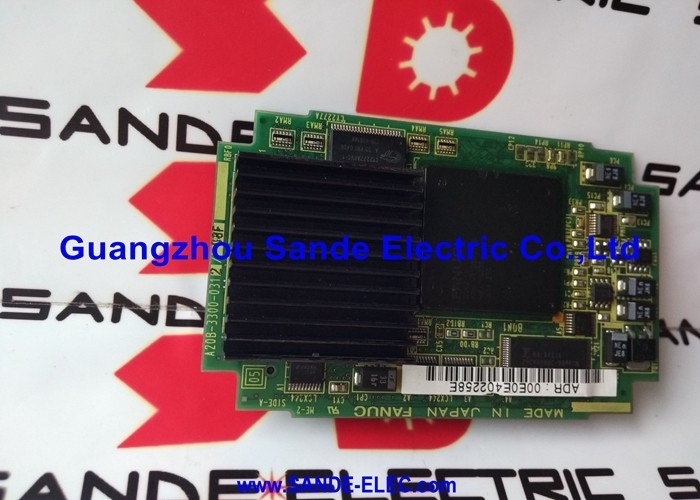

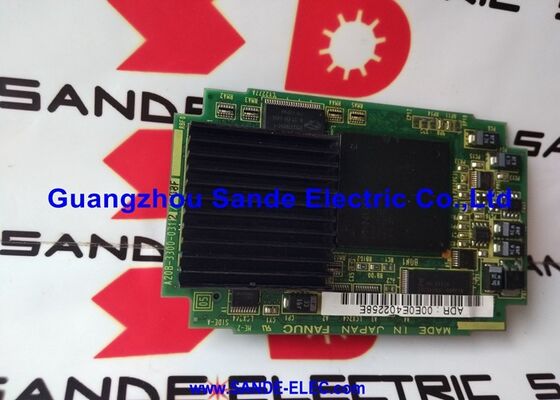

A20B-3300-0313 Panel de CPU Fanuc A20B33000313 A2OB-33OO-O3I3

A20B-3300-0313 | Módulo de CPU Pentium F0i-C de FANUC: SDRAM de 32 MB / CNC Serie 0i-C / Tarjeta de procesador enchufable / Lógica y control de máquina

Serie 0i-C: la plataforma CNC de la era Pentium

La serie FANUC 0i-C (F0i-C) es la tercera generación de la plataforma CNC 0i. El procesador Intel Pentium del A20B-3300-0313 marca un paso significativo con respecto al hardware de clase 486DX2 de la generación anterior 0i-A:

Arquitectura de procesamiento:El Pentium introduce una canalización superescalar capaz de ejecutar dos instrucciones por ciclo de reloj (en comparación con la única instrucción por ciclo del 486). Para

Las tareas CNC que están vinculadas a la computación (interpolación compleja con múltiples ejes simultáneos, alto recuento de bloques anticipados) la ventaja de rendimiento del Pentium se traduce en más bloques de programa procesados ​​por milisegundo.

Ruta de datos más amplia:El bus de datos externo de 64 bits del Pentium (en comparación con el de 32 bits del 486) duplica el ancho de banda de la memoria por ciclo de reloj. Para operaciones CNC que requieren mucha memoria (cargar grandes bloques de programa en el búfer de anticipación, manejo de tablas de parámetros en tiempo real), un mayor ancho de banda reduce el tiempo de espera de la CPU en la memoria.

SDRAM de 32 MB:El A20B-3300-0313 integra 32 MB de SDRAM directamente en el módulo de CPU. SDRAM (Synchronous DRAM) sincroniza sus operaciones con el reloj del sistema, eliminando los estados de espera de la DRAM asíncrona. Para un CNC que ejecuta el paquete completo de software 0i-C con opciones avanzadas activas, 32 MB proporcionan el espacio de trabajo necesario.

Especificaciones clave

Ethernet y procesamiento avanzado

La descripción de fanuc-controller.com señala que el A20B-3300-0313 está "diseñado para su uso en controladores CNC FANUC (por ejemplo, Serie 21i con Ethernet integrado y necesidades de procesamiento avanzadas)". El procesador Pentium y la capacidad de SDRAM de 32 MB admiten las funciones avanzadas de la generación 0i-C/21i:

• Ethernet incorporado para DNC y recopilación de datos
• Función de PC para aplicaciones HMI personalizadas
• Programa de anticipación de mayor densidad para un contorneado más suave a alta velocidad
• Funciones avanzadas del PMC

Escenarios de aplicación

Falla del módulo CPU CNC 0i-C:Un CNC Serie 0i-C desarrolla una falla a nivel de procesador: alarmas que indican fallas en la tarjeta de la CPU, paradas del CNC a mitad del arranque o reinicios intermitentes del sistema. Reemplazar el módulo de CPU A20B-3300-0313 restaura el núcleo de procesamiento sin afectar ningún otro módulo.

Reemplazo planificado del módulo de CPU:Una máquina de alta producción con un CNC 0i-C de larga duración reemplaza al A20B-3300-0313 como parte de un programa de mantenimiento preventivo, restableciendo la vida útil del módulo de CPU.

Preguntas frecuentes

P1: ¿El A20B-3300-0313 requiere que se configure o pruebe la SDRAM después de la instalación?

La SDRAM está integrada directamente en el módulo A20B-3300-0313; no requiere configuración ni pruebas por separado. En el primer encendido después de instalar el reemplazo, la POST (Autoprueba de encendido) del CNC prueba automáticamente la SDRAM como parte de la secuencia de inicio. Cualquier falla de SDRAM detectada en esta etapa genera una alarma del sistema antes de que el CNC alcance el funcionamiento normal.

P2: ¿Cómo se compara el A20B-3300-0313 con el A20B-3300-0475 (tipo A3, 128 MB de DRAM)?

Ambos son módulos de CPU enchufables de la serie A20B-3300, pero para diferentes generaciones de CNC:

• A20B-3300-0313: clase Pentium, 32 MB de SDRAM, para serie 0i-C
• A20B-3300-0475: tipo A3, 128 MB de DRAM, para plataforma más nueva (configuración 0i-D A3)

Los 32 MB de SDRAM del 0313 frente a los 128 MB del 0475 reflejan el tamaño del software y los requisitos de procesamiento de sus respectivas generaciones de CNC. Estos módulos no son intercambiables.

P3: ¿Qué se debe comprobar cuando se sospecha que A20B-3300-0313 está defectuoso?

Antes de reemplazar el módulo de la CPU: verifique que los rieles de suministro de energía de la ranura de la placa principal estén dentro de las especificaciones (5 V y 3,3 V según corresponda); confirme que los módulos FROM estén correctamente asentados y sin daños; verifique que la batería SRAM esté en buen estado (una batería SRAM fallida puede producir síntomas que imitan fallas de la CPU). Si se confirma que todos los factores externos son correctos y las alarmas del sistema continúan apuntando a fallas a nivel de CPU, el reemplazo del A20B-3300-0313 es apropiado.

P4: ¿El procesador Pentium del A20B-3300-0313 es una CPU de consumo Intel estándar o una variante integrada específica de FANUC?

El procesador clase Pentium utilizado en los módulos CNC de FANUC es una versión industrial integrada de la arquitectura Intel Pentium, seleccionada para el rango de temperatura ampliado, las especificaciones de confiabilidad y los requisitos de disponibilidad de longevidad de las aplicaciones CNC industriales. No es el mismo dispositivo que una PC de escritorio Pentium estándar, aunque utiliza la misma arquitectura de conjunto de instrucciones.
