A20B-3300-0311 ∙ FANUC Serie 16i-B y 18i-B CPU Modulo ∙ Tarjeta de procesador enchufable / A20B-3300-031x Familia / Control CNC
Serie 16i-B y 18i-B ️ Una plataforma con profundidad
KFAS LLC confirma: "A20B-3300-0311 se utiliza comúnmente en los controles de la serie Fanuc 16iB, Fanuc 18iB". La referencia del manual de mantenimiento B-63525EN cubre los 16i-B, 18i-B,y la plataforma 21i-B, colocando el A20B-3300-0311 en el hardware CNC de segunda generación (Modelo B) de la serie i de FANUC.

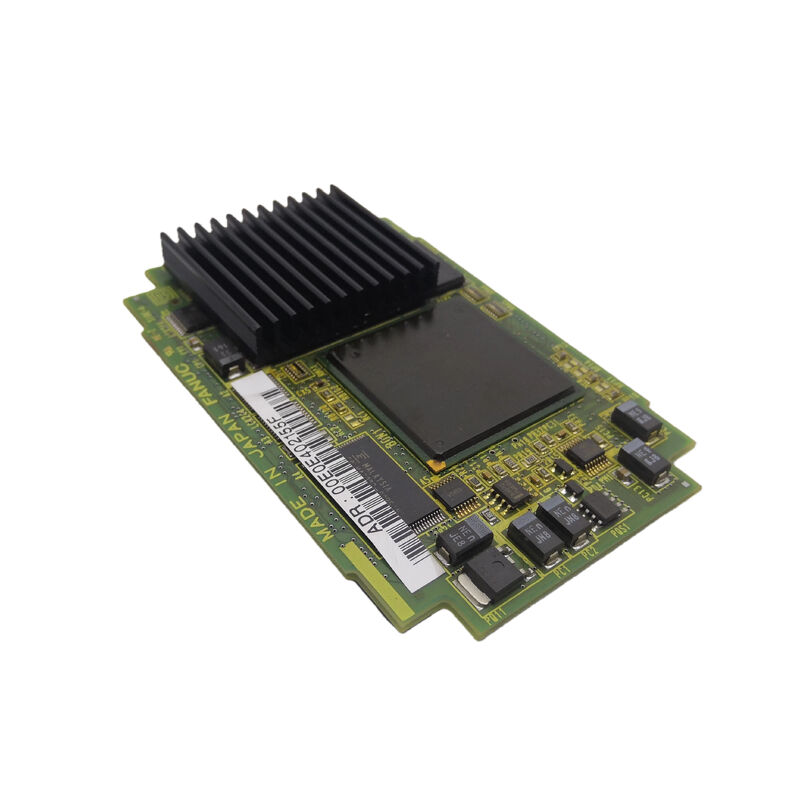

El A20B-3300-0311 es el módulo básico de CPU Pentium para la plataforma 16i-B/18i-B, la tarjeta de procesador que ejecuta el software del sistema CNC desde su memoria de trabajo incorporada.Representa la configuración estándar del procesador que estableció la generación del módulo de CPU de la familia 031x para esta plataforma.
Información clave sobre el producto
| Parámetro |
Valor |
| Compatible |
Serie 16i-B, 18i-B |
| Manual de trabajo |
B-63525EN (16i-B/18i-B/21i-B) |
| Tipo de producto |
Módulo de CPU enchufable |
| Familiar |
A20B-3300-031x: las condiciones de las mismas |
| Serie |
A20B-3300: las condiciones de los productos |
A20B-3300-031x La familia de módulos de CPU Pentium estándar
La gama 031x estableció la generación de módulos de CPU de clase Pentium para la plataforma FANUC i-series B. Las variantes confirmadas sirven a diferentes modelos CNC de la serie i-B:
| Consejo |
Plataforma |
Las notas |
| A20B-3300-0311 Las condiciones de los servicios de seguridad |
16i-B, 18i-B |
Módulo Pentium de base |
| A20B-3300-0312 Las condiciones de los servicios de seguridad de los Estados miembros |
21i-B, 210i-SB |
Pentium 16 MB |
| A20B-3300-0313 Las condiciones de los servicios de seguridad |
Las demás: |
Pentium 32 MB de memoria SDR |
| A20B-3300-0317 Las condiciones de los servicios de seguridad |
16i-B, 18i-B |
Variante de TORNOZ de 166 MHz |
| A20B-3300-0319 Las condiciones de los servicios de seguridad de los Estados miembros |
21i-B, 0i-B |
Pentium 32 MB |
La familia 031x sirvió a la generación completa i-B a través de múltiples plataformas CNC, cada variante se adaptó a los requisitos de conexión y software específicos de la placa principal de CNC.
Escenarios de aplicación
Error del módulo de CPU 16i-B:Un centro de mecanizado de la serie 16i-B de FANUC desarrolla fallas de arranque CNC. El A20B-3300-0311 se identifica como el fallo.
Mantenimiento del controlador CNC 18i-B:Un centro de giro de la Serie 18i-B se somete a un mantenimiento electrónico planificado.
Preguntas frecuentes
P1: ¿Es A20B-3300-0311 específico para 16i-B/18i-B o también se utiliza en 21i-B?
Si el 0311 es directamente compatible en una ranura 21i-B depende de la configuración específica de la placa principal.
P2: ¿Cuál es la especificación del procesador y la memoria de A20B-3300-0311?
La familia 031x utiliza procesadores de clase Pentium.La velocidad de reloj específica y la capacidad de DRAM de A20B-3300-0311 se confirman en la etiqueta del módulo instalado y en el manual de mantenimiento Fanuc 16i-B/18i-B B-63525ENLos módulos 031x relacionados incluyen: 0312 (16MB), 0313 (32MB de SDRAM) y 0319 (32MB) confirmando el rango de memoria de la familia 031x.
P3: ¿La sustitución de A20B-3300-0311 afecta a los parámetros o programas de CNC?
No. Los parámetros y programas CNC residen en módulos SRAM y FROM separados del módulo de la CPU. La sustitución de A20B-3300-0311 no afecta a los datos almacenados.el CNC arranca de FROM y lee los parámetros de SRAM automáticamente.
P4: ¿A qué tipos de placas principales se conecta A20B-3300-0311?
Las series 16i-B y 18i-B utilizan múltiples configuraciones de placas principales con placas de montaje de gabinete independientes y conjuntos de placas integrados con LCD.El A20B-3300-0311 se conecta al enchufe del módulo de CPU en la placa principal aplicable para cualquiera de las configuracionesConfirme el tipo de placa principal del host de la documentación de hardware de la máquina.
