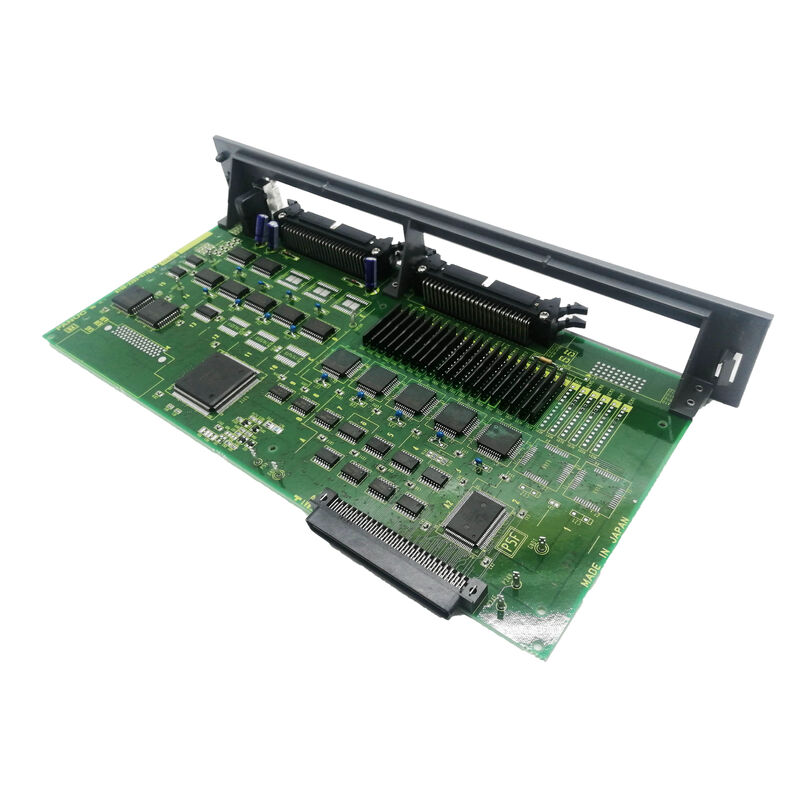

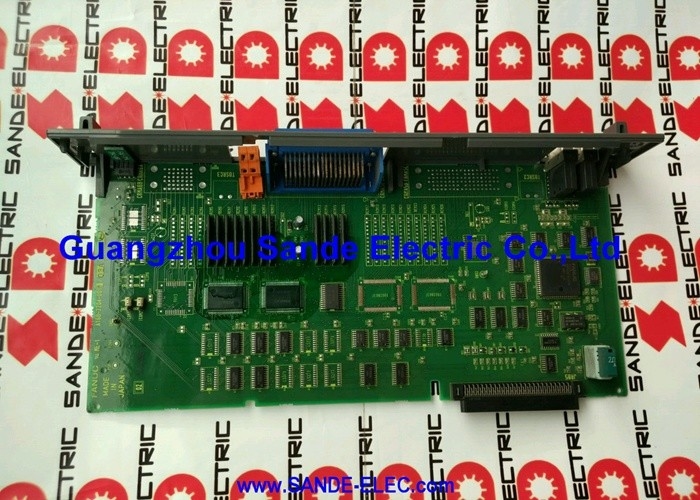

A16B-2200-0918 Fanuc placa de PCB A16B22000918 AI6B-22OO-O9I8

A16B-2200-0918 | PCB de búfer gráfico y remoto, opción 1, serie 16/18 de FANUC: vídeo CRT/DNC/RAM de gráficos ampliada/F16B

Dos funciones avanzadas en una placa opcional

El A16B-2200-0918 combina dos importantes expansiones de capacidad CNC en su ranura de Opción 1:

Procesamiento de visualización gráfica con RAM ampliada:"RAM de CPU gráfica ampliada" en esta placa. Esta memoria ampliada permite que el procesador de gráficos mantenga contenido de visualización de mayor resolución y estados de interfaz gráfica más complejos, incluidas pantallas de verificación gráfica de ruta de herramientas, sin las limitaciones de memoria de la función de visualización de la placa principal base.

Comunicación de búfer remoto:Remote Buffer es la tecnología de interfaz DNC de alta velocidad de FANUC. A diferencia del estándar RS-232C DNC (que transmite datos del programa en tiempo real a velocidades de baudios modestas), Remote Buffer proporciona:

• Un gran búfer de memoria integrado que carga previamente los datos del programa desde una computadora host a alta velocidad
• El CNC lee desde este búfer local a su propio ritmo, independientemente de la disponibilidad en tiempo real de la computadora host.
• La interfaz de alta velocidad elimina los problemas de tiempo de comunicación que pueden interrumpir el mecanizado. Estas dos funciones juntas (gráficos mejorados y DNC de alta velocidad) abordan las dos limitaciones de capacidad más comunes en las máquinas herramienta CNC Serie 16/18 en entornos de producción exigentes.

Especificaciones clave

Búfer remoto frente a DNC RS-232C estándar

La distinción entre Remote Buffer y RS-232C DNC estándar es práctica:

Estándar RS-232C DNC (como en A16B-2200-0910):La PC host envía bloques de programa uno a la vez a medida que el CNC los ejecuta. Si la PC tiene algún retraso en el procesamiento (debido a otras tareas, retraso de la red o sobrecarga de software), el búfer de bloques del CNC se vacía. Esto provoca una caída momentánea de la velocidad de avance (una interrupción audible y visible en el movimiento de corte) conocida como "tartamudeo DNC". Para superficies de precisión, este tartamudeo crea marcas visibles.

Búfer remoto:El host descarga el programa completo (o gran parte del) en la memoria del buffer remoto en A16B-2200-0918 a alta velocidad antes o durante el mecanizado. El CNC lee desde su búfer local, que siempre está listo con datos, eliminando la dependencia de la sincronización de la PC. Se elimina la tartamudez del DNC. El mecanizado de precisión a la velocidad de avance programada completa, incluso con programas muy largos, se mantiene sin interrupción.

Escenarios de aplicación

Mecanizado de precisión de troqueles y moldes:Un centro de mecanizado de moldes y matrices CNC Serie 16-B requiere el suministro DNC de archivos de trayectoria de herramientas de gran tamaño (cientos de miles de bloques). El DNC estándar produce marcas superficiales inaceptables. El búfer remoto del A16B-2200-0918 proporciona un suministro de bloques impecable y sin tartamudeos.

Fallo de la tarjeta gráfica con fallo DNC:Un CNC Serie 16/18 pierde simultáneamente su capacidad de verificación gráfica y su comunicación DNC del Buffer Remoto. Se identifica el A16B-2200-0918. El reemplazo restaura ambas funciones.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A16B-2200-0910 (opción 1 gráfico + RS-232) y A16B-2200-0918 (opción 1 gráfico + búfer remoto)?

A16B-2200-0910 sirve para la Serie 16 anterior (modelo F16), agregando gráficos y comunicación RS-232C estándar. A16B-2200-0918 sirve a la Serie 16-B (modelo F16B), actualizando la comunicación de RS-232C a Remote Buffer, una interfaz DNC con búfer de mayor velocidad que elimina los problemas de temporización de DNC. Cotizaciones A16B-2200-0918 en , que reflejan la capacidad mejorada en comparación con la placa opcional básica.

P2: ¿Core Exchange significa que se debe devolver la placa defectuosa?

Sí. "Se requiere intercambio de núcleos" para A16B-2200-0918. Se suministra una placa de repuesto y la placa defectuosa debe devolverse como núcleo. El crédito cambiario reduce el costo neto. A diferencia de la compra estándar, el intercambio de núcleos no es opcional: se debe enviar la unidad defectuosa.

P3: Si falla A16B-2200-0918, ¿se detiene por completo la operación DNC?

Si el hardware del búfer remoto falla, el modo DNC del búfer remoto ya no estará disponible. Es posible que el CNC aún admita la comunicación RS-232C estándar a través de otros puertos. Que el CNC pueda continuar funcionando en un modo DNC degradado depende de la configuración específica de la máquina y de si hay puertos serie alternativos disponibles para DNC de alimentación por goteo.

P4: ¿Reemplazar A16B-2200-0918 requiere el reingreso de algún parámetro de comunicación DNC?

Los parámetros de comunicación (velocidad en baudios, bits de parada, paridad, configuración del búfer remoto) se almacenan en la SRAM de parámetros principal del CNC, no en la placa opcional. Después de instalar el A16B-2200-0918 de repuesto, los parámetros de comunicación existentes se vuelven a aplicar automáticamente. Verifique la comunicación DNC con una transferencia de programa de prueba antes de regresar a producción.

P5: ¿A16B-2200-0918 también es compatible con las máquinas FANUC Serie 18?

compatibilidad con "sistemas de control CNC FANUC Serie 16/18". Las Series 16 y 18 comparten la misma arquitectura de placa opcional y la ranura de la Opción 1 acepta las mismas placas en ambas plataformas. La designación "F16B" en el listado se refiere a la familia de plataformas de generación B 16/18.
