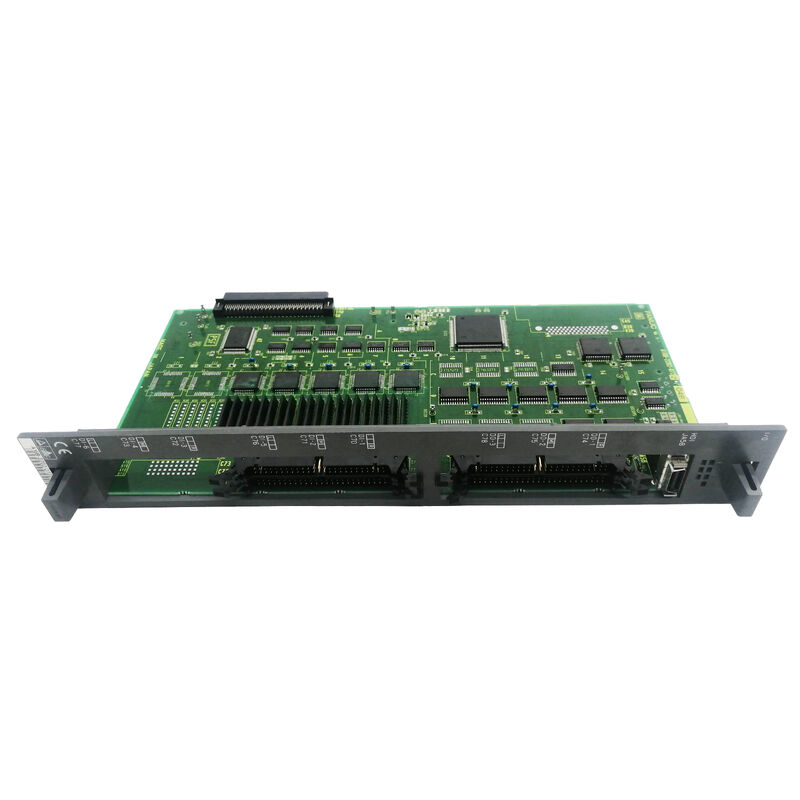

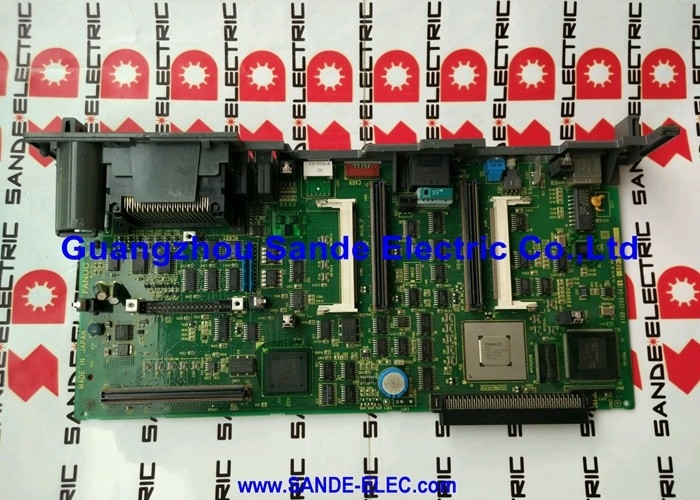

A16B-2200-0910 Fanuc placa de PCB A16B22000910 AI6B-22OO-O9IO

A16B-2200-0910 ∙ FANUC Serie 16 Opción 1 placa gráfica W/RS-232 / F-16 CNC / expansión de gráficos / opción de ranura de PCB

Opción 1 El espacio de expansión gráfica y de comunicación

La arquitectura CNC de la Serie 16 incluye ranuras de opción posición definida en la placa principal donde las tarjetas de función adicionales amplían el CNC más allá de su capacidad básica.El A16B-2200-0910 ocupa la ranura de "Opción 1" una posición específica designada dentro del controlador de la Serie 16.

Este tablero combina dos expansiones distintas en una sola tarjeta:

Mejora de gráficos:La CPU principal de base de la Serie 16 (A16B-2200-0900) proporciona una capacidad de visualización estándar.Las opciones gráficas en las máquinas CNC de la serie 16 de FANUC suelen agregar: pantalla de mayor resolución, capacidad de visualización en color (donde se admita), visualización gráfica de verificación de la ruta de la herramienta y pantallas de interfaz gráfica de usuario mejoradas.

Comunicación RS-232C:"W/RS232" identifica una interfaz serial RS-232C integrada en la placa gráfica, que añade uno o más canales de comunicación RS-232C al sistema CNC utilizado para la transferencia de programas, la operación DNC,o comunicación con el dispositivo externo.

Información clave sobre el producto

RS-232C en el contexto CNC

La interfaz RS-232C de la A16B-2200-0910 satisface las necesidades prácticas del taller de máquinas:

Carga y descarga de programas:El CNC almacena programas parciales en SRAM (capacidad limitada). RS-232C permite la transferencia bidireccional de programas entre el CNC y un PC

DNC (control numérico directo):RS-232C permite transmitir programas grandes desde un PC directamente al búfer de programas del CNC durante el mecanizado.Los programas largos que exceden el almacenamiento SRAM de la CNC se pueden suministrar en tiempo real a través de DNC sin limitaciones de almacenamiento.

Conexión del dispositivo externo:Dispositivos periféricos: lectores de códigos de barras, adaptadores de red o dispositivos de interfaz personalizados pueden conectarse al puerto RS-232C para la integración de máquinas herramienta más allá de las funciones CNC estándar.

Escenarios de aplicación

Error de la opción gráfica de la serie 16 CNC:Un CNC de la serie 16 de FANUC pierde su función de control gráfico, el operador ya no puede verificar visualmente las rutas de la herramienta antes de cortar.Reemplazo restaura tanto la gráfica como la función RS-232C.

Restauración del suministro del programa DNC:Una serie de 16 CNC pierde la comunicación RS-232C DNC programa de suministro falla, obligando a los operadores a cargar programas manualmente desde la tarjeta de memoria..El reemplazo restaura la operación del DNC.

Preguntas frecuentes

P1: ¿A16B-2200-0910 funciona sólo en la serie 16-A, o también en la serie 16-B y la serie 18?

La designación "F16" en la descripción ("PCB OPTION 1 GRAPHIC F16") identifica específicamente a la serie 16.Si esta placa es compatible con la serie 16-B (generación de hardware posterior) o la serie 18 depende de la especificación del conector de ranura de la opción y la revisión del hardware de CNC. Confirmar con la documentación de mantenimiento de la serie 16 de FANUC antes de su instalación en un sistema de la serie 16-B o de la serie 18.

P2: ¿Cuál es la ventaja de la pantalla gráfica que agrega la A16B-2200-0910 sobre la pantalla base A16B-2200-0900?

La CPU principal de base proporciona la "salida básica del CRT" la pantalla básica necesaria para la visualización del programa y la edición de parámetros.La opción gráfica (A16B-2200-0910) permite gráficos mejorados que incluyen normalmente la comprobación gráfica de la trayectoria de la herramienta (visualización de la trayectoria de corte a partir de un programa de código G antes o durante el mecanizado), que está ausente en la configuración base.

P3: ¿Es el RS-232C en A16B-2200-0910 el único puerto serie en la serie 16-A CNC?

La placa principal de base (A16B-2200-0900) ya proporciona canales RS-232C para "cargar / descargar parámetros o alimentación por goteo." El A16B-2200-0910 añade una capacidad RS-232C adicional, proporcionando más puertos para conexiones simultáneas (PC para DNC), dispositivo separado para la recopilación de datos, comunicación externa) sin compartir un puerto.

P4: ¿La sustitución de A16B-2200-0910 afecta a los parámetros o programas de CNC?

No. Los parámetros y programas de CNC residen en los módulos SRAM y FROM en la placa principal de la CPU. La placa de opciones no contiene datos de CNC almacenados.
