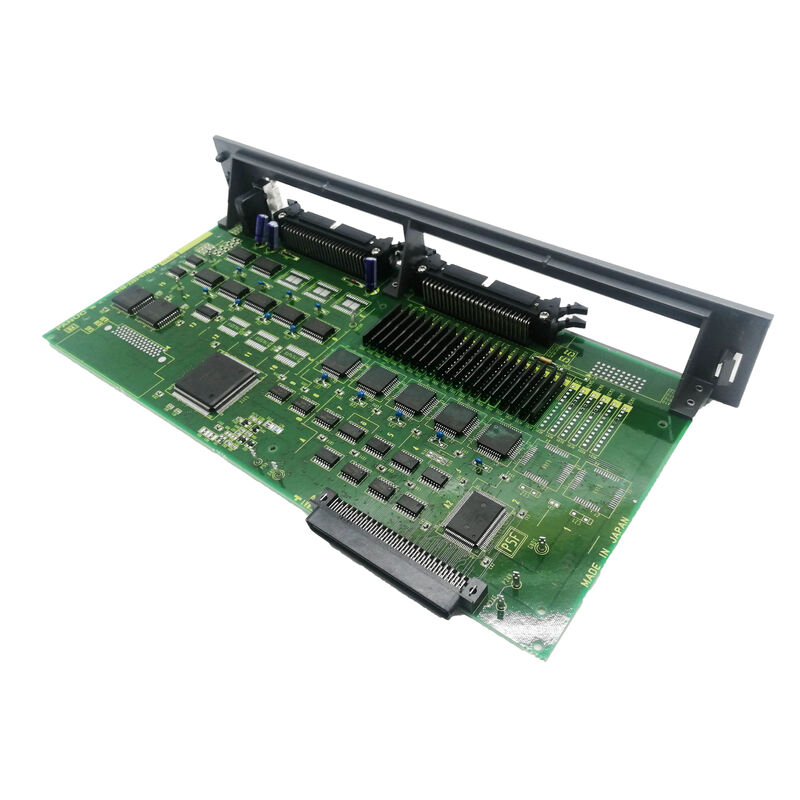

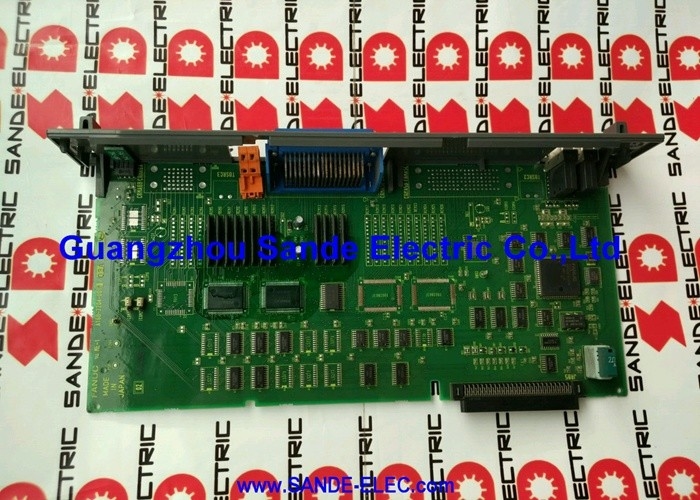

A16B-2200-0900 Fanuc placa de PCB A16B22000900 AI6B-22OO-O9OO

A16B-2200-0900 | PCB de CPU principal FANUC Serie 16-A — F-16M / F-16T / 4 ejes / CRT / MDI / RS-232 / Primera onda Serie 16

Serie 16-A: la primera ola del CNC moderno de FANUC

CNC Electronics confirma: "Tarjeta principal Fanuc A16B-2200-0900. Parte de la primera ola de sistemas de control 16, 18 y 21. Esta CPU PRINCIPAL es una de las muchas que componen la serie de control 16 Modelo A".

La "primera ola" es el contexto clave. La Serie 16-A fue la primera generación Modelo A del CNC Serie 16 de FANUC: el hardware de producción inicial, antes de la revisión del Modelo B que siguió. Estas máquinas representaban la capacidad CNC de FANUC en el momento de su introducción: control multieje compacto en una arquitectura de placa principal integrada.

La "A" en 16-A identifica la generación de hardware: el primer modelo de la plataforma de hardware Serie 16, que sirve tanto para configuraciones de centro de mecanizado F-16M como de centro de torneado F-16T desde una única placa CPU principal.

Especificaciones clave

Qué hace el A16B-2200-0900

CNC Electronics detalla el conjunto completo de funciones:

Servocontrol de 4 ejes:Impulsa hasta 4 servoejes a través de una interfaz tipo A o tipo B. Ambos tipos de interfaz conectan la CPU principal a los servoamplificadores: el tipo A utiliza comandos de velocidad analógicos; El tipo B utiliza una interfaz digital en serie (un precursor de FSSB).

Un husillo:Proporciona el comando de velocidad del husillo y la interfaz de retroalimentación para un motor de husillo.

Salida de pantalla CRT:Genera la señal de video para el monitor CRT del CNC: la pantalla del operador para visualización del programa, ingreso de parámetros y diagnóstico.

Teclado MDI:Administra el teclado MDI para la entrada manual de datos: entrada de programas, cambios de parámetros y operaciones manuales de avance.

Comunicación RS-232C:Proporciona canales seriales RS-232C para carga/descarga de programas entre el CNC y una PC, y para "alimentación por goteo" (operación DNC donde el programa se transmite desde una PC durante el mecanizado).

Comentarios de escala lineal:Más allá de los 4 codificadores de servomotor, la placa admite 4 entradas de escala lineal, lo que permite medir la posición directamente desde las correderas de la máquina para una retroalimentación de circuito cerrado independiente del codificador del motor.

Escenarios de aplicación

16-A Fallo de la placa principal del CNC:Un centro de mecanizado FANUC Serie 16-A pierde la función CNC: no hay pantalla ni control de ejes. El A16B-2200-0900 se identifica como la falla de la placa principal. El reemplazo restaura el funcionamiento completo del CNC del F-16M.

Mantenimiento del intercambio central:Una línea de producción que ejecuta CNC Serie 16-A participa en el programa de intercambio principal de MRO Electric: las placas A16B-2200-0900 se intercambian por unidades reacondicionadas según un programa de mantenimiento continuo.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre las configuraciones F-16M (mecanizado) y F-16T (torneado) en la misma placa A16B-2200-0900?

El hardware A16B-2200-0900 es el mismo para el F-16M y el F-16T. La distinción está en el software del sistema CNC: los módulos FROM cargados con el software del centro de mecanizado (ciclos de código G para fresado) versus el software del centro de torneado (ciclos de código G para torneado). Los módulos SMD y el hardware de la placa base sirven para ambas configuraciones.

P2: ¿Qué significa "interfaz tipo A o tipo B" para los 4 ejes?

El tipo A es una interfaz de comando de velocidad analógica: la CPU principal envía un voltaje analógico de ±10 V que representa la velocidad ordenada a cada amplificador de accionamiento de eje. El tipo B es una interfaz digital en serie: uno de los primeros servobus digitales de FANUC que utiliza un protocolo en serie. El tipo de interfaz específico en una máquina determinada está determinado por los servovariadores instalados. Ambas son tecnologías de interfaz anteriores a FSSB (prefibra óptica).

P3: ¿A16B-2200-0900 es lo mismo que A16B-2202-0860 (CPU principal serie 18-B)?

No. A16B-2200-0900 es la CPU principal Serie 16-A, una generación de hardware Modelo A más antigua para la plataforma Serie 16. A16B-2202-0860 es la CPU principal de la Serie 18-B, la generación más nueva del Modelo B para la plataforma Serie 18. Diferentes series de hardware (A16B-2200 vs A16B-2202), diferentes generaciones de CNC (Modelo A vs Modelo B), no intercambiables.

P4: ¿Reemplazar A16B-2200-0900 requiere recargar parámetros?

Los parámetros del CNC residen en los módulos SRAM. Si los módulos SRAM están intactos y transferidos a la placa de reemplazo, se conservan todos los parámetros. Si se pierden los datos de SRAM, los parámetros deben restaurarse desde la copia de seguridad. Siempre haga una copia de seguridad de todos los parámetros antes de cualquier mantenimiento de la placa principal.
