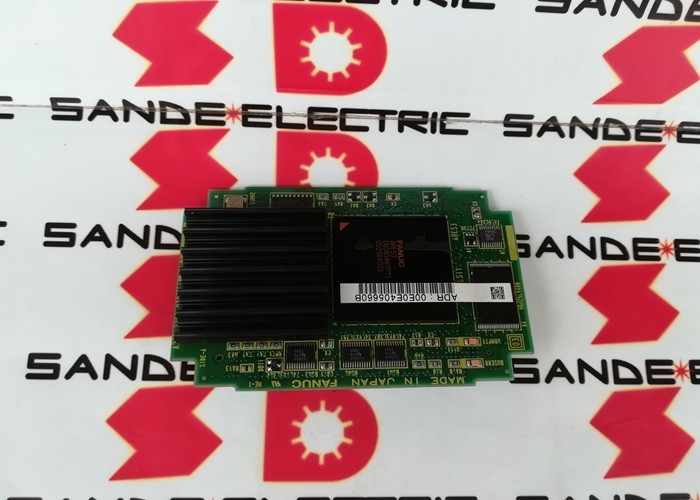

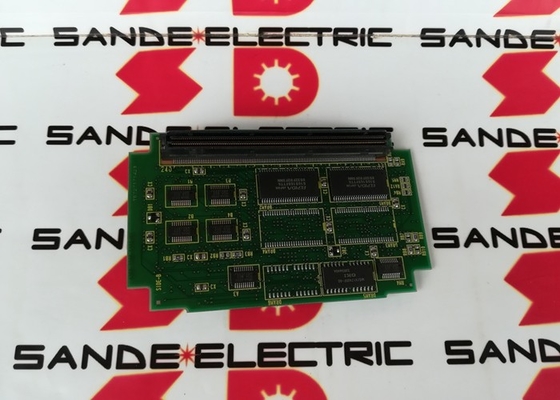

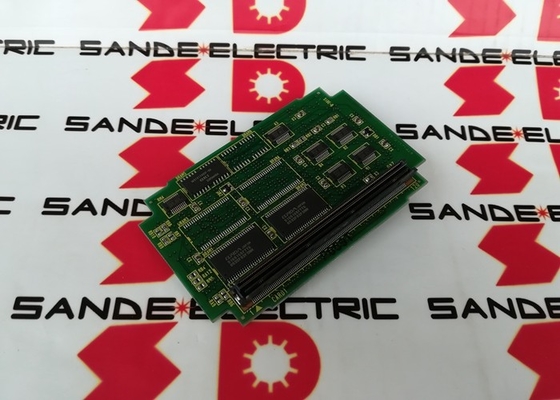

1 PC Usado Fanuc A20B-3300-0291 Placa de circuito en buen estado A20B33000291 A2OB-33OO-O291

A20B-3300-0291 FANUC 486DX Modulo de CPU con 16MB de DRAM incorporado Serie 15i / 16i / 18i / 21i / i-serie Modelo B

16 MB de DRAM

La A20B-3300-0291 se distingue de otras tarjetas de CPU A20B-3300 de una manera significativa: los 16MB de DRAM están integrados directamente en la propia tarjeta de CPU.No hay tarjeta de expansión de memoria separada para ordenarLa memoria de trabajo completa de 16 MB se encuentra en el mismo PCB que el procesador 486DX.

Este diseño integrado simplifica la gestión de piezas de repuesto. Una sola tarjeta de reemplazo ofrece la capacidad de procesamiento de la CPU y la capacidad completa de la memoria DRAM en un número de pieza, un envío,y una operación de instalación.

Especificaciones clave

Arquitectura 486DX El núcleo de procesamiento

El Intel 486DX es la variante equipada con coma flotante del procesador i486.El sufijo "DX" indica específicamente la unidad de coma flotante integrada (FPU) el circuito de hardware que ejecuta trigonométrico, logarítmicas, y las instrucciones aritméticas de coma flotante directamente en silicio, sin emulación de software.

En el procesamiento CNC, la FPU es esencial. interpolación circular y helicoidal, transformación de coordenadas para planos de trabajo inclinados,y los cálculos de velocidad dependiente de la tasa de alimentación todos implican matemáticas de coma flotanteUn procesador con una FPU de hardware ejecuta estas operaciones en una fracción del tiempo requerido por equivalentes emulados por software,que permite al CNC cerrar el bucle de interpolación a la velocidad requerida, independientemente de la complejidad del programa.

Escenarios de aplicación ¥ CNC y robot

El modelo B de la serie 16i CNC:El módulo de la CPU del centro de mecanizado del modelo B de la serie 16i falla. El A20B-3300-0291 es el reemplazo correcto, proporcionando el procesador 486DX y 16MB de DRAM que el hardware del modelo B espera.La instalación es directa sin necesidad de tarjeta de memoria adicional.

Centro de giro de la serie 18i:Un centro de giro que utiliza un CNC de la Serie 18i Modelo B desarrolla un fallo de arranque.El reemplazo A20B-3300-0291 restaura el CNC con su capacidad completa de DRAM de 16MB ya a bordo.

Aplicación de control del robot:Un sistema de robots FANUC que utiliza el hardware de control de la serie i en la configuración del modelo B utiliza la tarjeta A20B-3300-0291 como su CPU.La DRAM integrada de 16 MB admite el programa del controlador del robot y los requisitos del estado de funcionamiento.

Preguntas frecuentes

P1: ¿En qué se diferencia la tarjeta A20B-3300-0291 de la tarjeta A20B-3300-0070 (486DX2)?

Ambos utilizan procesadores de arquitectura Intel 486, pero hay dos diferencias clave. Primero, el A20B-3300-0070 utiliza un 486DX2 (66 MHz, de doble reloj) mientras que el A20B-3300-0291 utiliza un 486DX. Segundo, el A20B-3300-0291 utiliza un procesador de 486DX.el A20B-3300-0291 incluye 16MB de DRAM incorporado, mientras que el A20B-3300-0070 es una tarjeta de CPU separada que funciona con un módulo de memoria DRAM separado. También se dirigen a diferentes generaciones de hardware: 0070 es para el modelo A; 0291 es para el modelo B.No son intercambiables..

P2: ¿Es suficiente la DRAM de 16 MB de la A20B-3300-0291 para todas las aplicaciones de la serie 15i/16i/18i/21i?

La cifra de 16 MB cubre la asignación completa de memoria de trabajo para el software CNC, el sistema operativo, el búfer de programas y el entorno de ejecución PMC de la generación del modelo B de la serie i en funcionamiento normal.Para aplicaciones con bibliotecas de programas excepcionalmente grandes u opciones avanzadas que requieren memoria de datos adicional, consulte el manual de configuración del hardware FANUC para el modelo CNC específico para confirmar si 16MB cumple con los requisitos de la aplicación.

P3: ¿Un reemplazo de A20B-3300-0291 causará alguna diferencia en el rendimiento CNC en comparación con el original?

Una tarjeta de reemplazo A20B-3300-0291 de la misma revisión funcionará de manera idéntica a la original.Las actualizaciones de hardware menores dentro de la misma especificación deben ser transparentes para el funcionamiento del CNCLas revisiones de hardware FANUC dentro del mismo número de pieza mantienen la compatibilidad con el software y el conjunto de parámetros CNC existentes.

P4: ¿Cuál es el procedimiento correcto si el CNC no arranca después de montar el A20B-3300-0291?

En primer lugar, comprobar que la tarjeta está correctamente colocada en su ranura inserción insuficiente es una causa común de fallo de arranque después de la sustitución de la placa.Los clips) están comprometidos.A continuación, compruebe si los módulos de memoria FROM y SRAM del CNC están presentes y si la batería SRAM está cargada.Consulte el manual de mantenimiento de FANUC para el modelo CNC para el procedimiento específico de arranque posterior a la sustitución..

P5: ¿Se puede utilizar el A20B-3300-0291 en una máquina CNC de la serie 21i-A (modelo A)?

No. El A20B-3300-0291 es para la serie I.Modelo BNo se admite el ajuste de una tarjeta de procesador modelo B en una placa base modelo A. La interfaz de ranura de tarjeta de CPU puede diferir entre generaciones de hardware.Siempre confirme la generación exacta de hardware del CNC (Modelo A o Modelo B) de su diagnóstico del sistema antes de ordenar una tarjeta de CPU de reemplazo.
