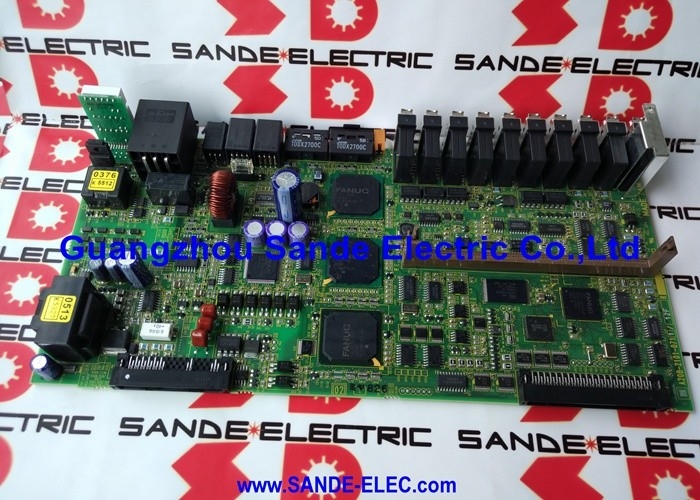

FANUC A16B-2200-0840 | PCB principal de la CPU A: controlador de robot RJ / MC68020 / 4 MB de SRAM / 2 MB de Flash / descontinuado

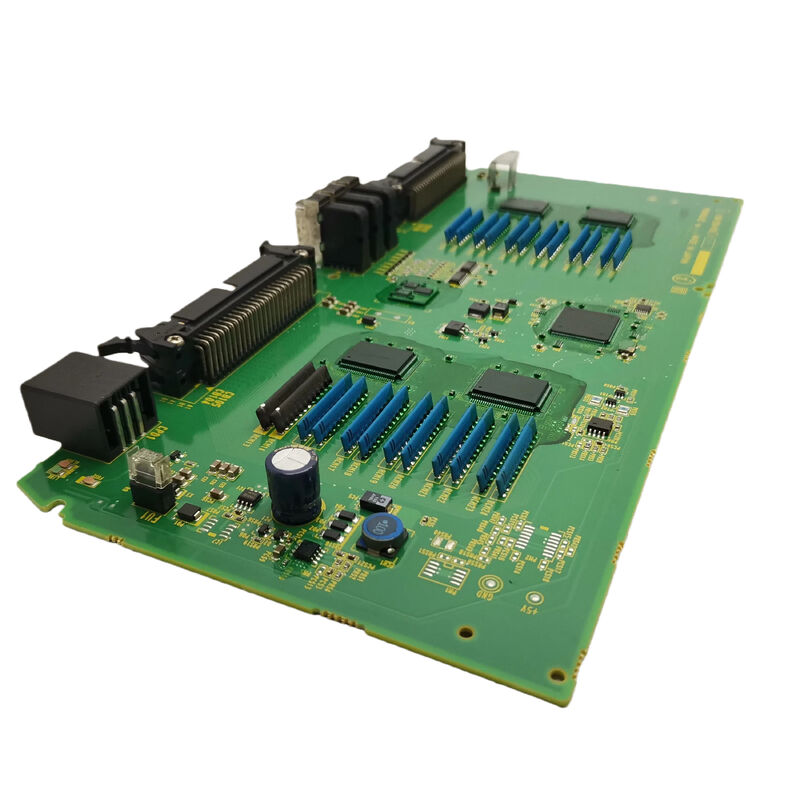

El núcleo de inteligencia del controlador del robot RJ

La A16B-2200-0840 es la placa de CPU principal A para el controlador de robot RJ de FANUC, la generación que precedió a las series R-J2 y R-J3 en el linaje de robótica de FANUC. En esta placa se encuentra un procesador Motorola MC68020 de 20 MHz, la misma arquitectura de 32 bits que impulsó los controladores de automatización industrial a finales de los 80 y principios de los 90. La SRAM respaldada por batería de 4 MB contiene datos del sistema del robot, lógica de escalera y archivos de programa durante el apagado; la memoria flash de 2 MB lleva el firmware central del sistema.

La placa ejecuta configuraciones RJ estándar de 2 a 8 ejes de robot, cubriendo la gama desde simples posicionadores de 3 ejes hasta robots articulados completos de 6 ejes y sistemas de 7 u 8 ejes con ejes auxiliares. La configuración específica del eje en servicio está determinada por el tipo de robot y las tarjetas de control de eje instaladas, no por la placa CPU A en sí.

La designación "A" en la CPU principal A distingue esta placa de las variantes adyacentes de la familia A16B-2200: la CPU principal B (A16B-2200-0841) y la CPU principal D (A16B-2200-0843). Cada sufijo de letra identifica una placa con una diferencia de configuración específica. Confirme "A" en la etiqueta de la placa instalada antes de realizar el pedido.

Especificaciones clave

Después del reemplazo: se requiere recarga completa

Reemplazar el A16B-2200-0840 requiere una recarga completa de todos los parámetros y programas del robot. La placa de reemplazo llega sin la configuración específica de la máquina: todos los programas enseñados, parámetros del sistema, marcos de herramientas, marcos de usuario y configuración de E/S deben restaurarse desde una copia de seguridad.

Una copia de seguridad actual confirmada no es opcional; es obligatoria antes de cualquier reemplazo de la placa de la CPU principal. Sin una copia de seguridad, la configuración completa del robot debe reconstruirse a partir de la documentación y volver a enseñarse, lo cual es una tarea importante en un robot de producción.

La batería de respaldo SRAM suele estar en la propia placa. Confirme el estado de la batería en una unidad usada o reacondicionada antes de la instalación.

Preguntas frecuentes

P1: ¿Qué significa "CPU principal A" y en qué se diferencia de la CPU B o la CPU D?

Los sufijos de letras A, B, C, D en la serie A16B-2200-0840/0841/0843 identifican diferentes revisiones de hardware o variantes de configuración de la placa CPU principal RJ. Cada letra identifica una placa para una configuración de controlador RJ específica. Confirme la letra de la etiqueta de la placa instalada antes de realizar el pedido; las placas no son intercambiables sin confirmar la variante de letra específica para el controlador instalado.

P2: ¿Deben recargarse todos los programas del robot después del reemplazo?

Sí. La placa de repuesto no contiene datos específicos de la máquina. Todos los programas de robot, parámetros del sistema, marcos de herramientas/usuario y configuraciones de E/S deben restaurarse desde la copia de seguridad después de la instalación. Una copia de seguridad actualizada es esencial antes de comenzar el reemplazo. Sin él, el robot requiere una reprogramación completa.

P3: El controlador RJ muestra una alarma en la placa de la CPU. ¿Cómo se confirma una falla en la placa CPU A?

Las alarmas del controlador RJ que afectan todas las funciones del robot simultáneamente en el inicio, particularmente aquellas que impiden que el controlador complete su secuencia de inicio, apuntan a la placa de CPU principal. Las alarmas que afectan solo el movimiento, las E/S o la comunicación mientras el controlador arranca correctamente son más probables en las placas periféricas. El reemplazo de la placa de CPU debe confirmarse mediante el aislamiento de fallas, no a partir de un solo código de alarma.

P4: ¿Se puede utilizar como reemplazo el A16B-2200-0840 de otro robot RJ?

Sí, siempre que la placa lleve el mismo sufijo (CPU A = -0840), se confirme que funciona antes de retirarla del robot donante y se utilice la copia de seguridad del robot para restaurar la configuración de la máquina de destino. La placa en sí no tiene ninguna configuración específica de la máquina: todos los datos deben provenir de la copia de seguridad, no de la configuración del robot donante.

P5: ¿De dónde se obtiene el A16B-2200-0840 después de su descontinuación?

A través del mercado de repuestos de controladores de robots FANUC RJ: distribuidores de piezas de robots industriales, proveedores de intercambio y reparación de productos electrónicos especializados en FANUC y fuentes excedentes probadas. Los servicios de intercambio para placas de CPU principales RJ están disponibles a través de empresas especializadas en servicios de robots FANUC. Confirme el sufijo -0840 y confirme que la placa haya sido probada funcionalmente antes de aceptarla.
