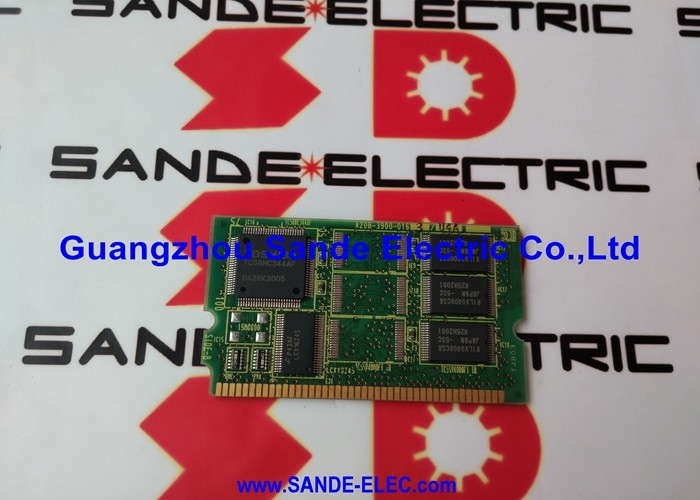

FANUC A20B-3300-0240 | Módulo de Control de Servo FSSB i-B de 8 Ejes — CNC Series 16i / 18i / 21i / 0i

Número de Pieza: A20B-3300-0240

Fabricante: FANUC Corporation (Japón)

Tipo de Producto: Módulo de Control de Servo FSSB — PCB Plug-in Serie i-B de 8 Ejes

Capacidad de Ejes: Hasta 8 ejes

Interfaz: FSSB (Bus de Servo Serial de Fibra Óptica)

Ocho Ejes, Una Placa Plug-in

El A20B-3300-0240 es el módulo de control de servo FSSB de 8 ejes para el CNC Serie i-B de FANUC — la PCB plug-in que maneja el control de ejes de servo para hasta ocho ejes controlados desde una sola placa montada en la CPU principal de la Serie i-B. Utiliza FSSB (Bus de Servo Serial de Fibra Óptica) para comunicarse con los amplificadores de servo en tiempo real, transmitiendo comandos de velocidad y posición a las unidades y recibiendo retroalimentación del encoder en cada ciclo de control.

La serie A20B-3300 cubre los módulos de servo plug-in para los controladores CNC Serie i-B (16i-B, 18i-B, 21i-B). Cada placa gestiona la comunicación de ejes de servo a través de uno o más canales de fibra óptica FSSB, con el número de ejes y canales FSSB variando según el tipo de módulo. El A20B-3300-0240 soporta hasta 8 ejes — el mayor número de ejes en el rango estándar de placa única para esta generación de CNC.

Dentro de la familia A20B-3300, números de pieza adyacentes abordan diferentes configuraciones de recuento de ejes:

El módulo correcto para un CNC específico depende del recuento de ejes configurado y de si se requiere control de servo HRV (Vector de Alta Respuesta). Confirme el número de pieza de la placa instalada en su propia etiqueta antes de solicitar un reemplazo.

FSSB y la Arquitectura i-B

FSSB reemplazó el cableado PWM paralelo de generaciones anteriores de unidades FANUC con una cadena de cables de fibra óptica que conecta el CNC a sus amplificadores de servo. Cada canal FSSB del A20B-3300-0240 se conecta a una cadena de amplificadores de servo, con cada amplificador identificado por su posición en la cadena. La conexión de fibra óptica proporciona inmunidad al ruido en el entorno de alta interferencia electromagnética dentro de un gabinete de máquina CNC.

El módulo se conecta a la placa de CPU principal de la Serie i-B junto con el módulo procesador de CPU, los módulos DIMM de memoria (FROM y SRAM) y el módulo de pantalla gráfica. Juntas, estas placas plug-in constituyen el controlador CNC completo. El A20B-3300-0240 no contiene parámetros CNC — toda la configuración de ejes y los parámetros de servo residen en el módulo SRAM y la memoria respaldada por batería del CNC.

Especificaciones Clave

Preguntas Frecuentes

P1: Aparecen alarmas FSSB en múltiples ejes simultáneamente después de que este módulo fue reasentado. ¿Qué se debe verificar?

Las alarmas FSSB multieje después de manipular el módulo apuntan primero al asiento del conector del módulo en la placa de CPU principal — un contacto marginal en cualquier pin del conector de borde del módulo produce exactamente este síntoma. Retire el módulo completamente, inspeccione el conector en busca de pines doblados o contaminados, vuelva a asentarlo firmemente y vuelva a probar. Si las alarmas persisten, inspeccione las conexiones del cable de fibra óptica FSSB en los puertos ópticos del módulo en busca de contaminación o daños.

P2: ¿Puede el A20B-3300-0240 (8 ejes) funcionar en un CNC que solo usa 6 ejes?

Sí. El módulo soporta hasta 8 ejes pero no requiere que los 8 estén asignados. En un CNC configurado para 6 ejes, las dos posiciones de eje FSSB no utilizadas simplemente permanecen sin asignar en la tabla de parámetros de ejes del CNC. El módulo opera normalmente con menos de su recuento máximo de ejes configurado.

P3: ¿Reemplazar este módulo requiere alguna reentrada de parámetros?

El A20B-3300-0240 no contiene parámetros CNC. Todos los parámetros de ejes de servo residen en la memoria SRAM y FROM del CNC. Después de instalar un módulo de reemplazo, el CNC lee sus parámetros normalmente al encenderse. No se necesita reentrada de parámetros para un cambio de módulo idéntico, siempre que el contenido original de SRAM esté intacto.

P4: ¿Cuál es la diferencia entre el A20B-3300-0240 estándar y la variante HRV A20B-3300-0248?

El A20B-3300-0248 es la variante HRV (Vector de Alta Respuesta), que soporta una tasa de actualización de bucle de servo más alta para un control de eje más sensible — particularmente relevante para aplicaciones de mecanizado de alta velocidad. El 0240 es la variante estándar. Ambas se conectan a la misma placa de CPU principal de la Serie i-B. La variante correcta está determinada por la configuración del software de servo del CNC — el control HRV requiere el módulo HRV y parámetros de software de servo coincidentes.

P5: ¿De dónde se obtiene el A20B-3300-0240?

El mercado de repuestos de CNC de FANUC tiene existencias de intercambio y excedentes para los módulos de servo de la serie A20B-3300. Tanto el 0240 como las variantes estrechamente relacionadas se comercializan activamente debido a la gran base instalada de máquinas 16i/18i/21i que aún están en producción. Confirme el sufijo exacto (0240) de la etiqueta del módulo instalado — no acepte un número adyacente sin verificar la compatibilidad del recuento de ejes y HRV. Solicite una prueba funcional en un banco de pruebas CNC compatible antes de aceptar cualquier unidad de intercambio.
