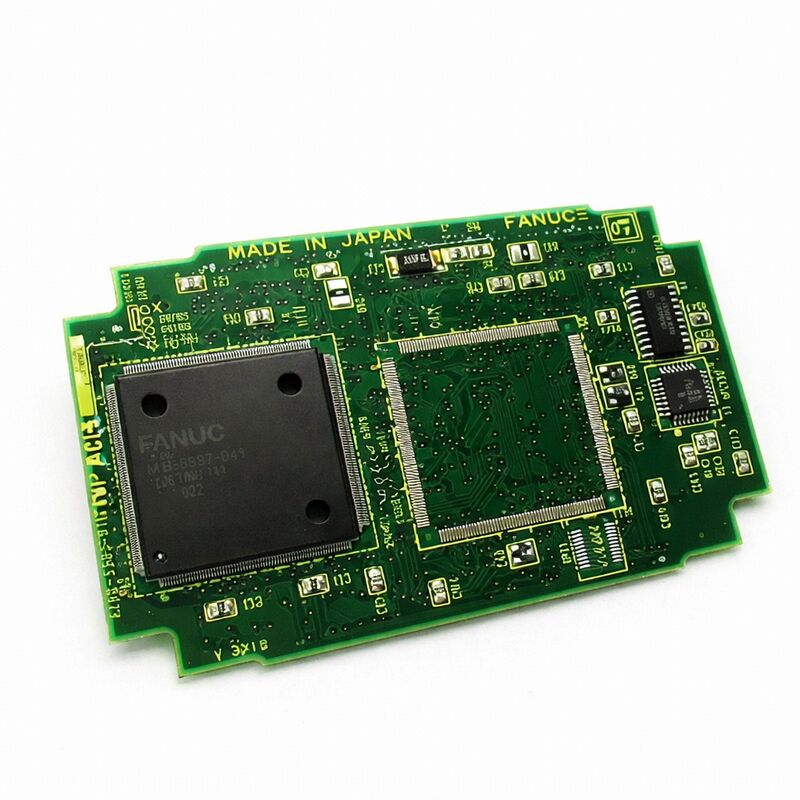

El FANUC A20B-3300-0161 es el módulo de control de pantalla CRT Link, la placa que se encuentra en la unión entre el mundo de procesamiento del CNC y el mundo visual del operador.
Cada valor de parámetro, línea de programa, compensación de herramienta, mensaje de alarma, visualización de coordenadas y pantalla gráfica que aparece en el panel del operador de un CNC FANUC pasa a través de este módulo antes de llegar a la pantalla. Sin su correcto funcionamiento, el operador está efectivamente ciego al estado del CNC, una condición que, dependiendo del tipo de máquina y la operación, puede variar desde una inconveniencia hasta una falla que detiene la producción.
La designación "CRT Link" en la descripción oficial refleja la arquitectura de la placa. En lugar de que la CPU principal del CNC genere la señal de video directamente, el A20B-3300-0161 recibe datos de visualización de la CPU principal a través de una conexión de bus interna (la interfaz CRT Link) y se encarga de toda la temporización, generación de señales de video y actualización de la pantalla en sus propios circuitos.
Esta separación es funcionalmente valiosa: la actualización de la pantalla debe ocurrir continuamente y en intervalos precisos para mantener una imagen estable y sin parpadeos, pero estos requisitos de temporización entran en conflicto con las demandas del ciclo de control del propio CNC.
Un módulo de pantalla dedicado resuelve este conflicto al dar a la función de pantalla sus propios recursos de procesamiento.
La familia A20B-3300 cubre la gama de módulos de pantalla de FANUC en múltiples generaciones de CNC y tipos de pantalla. Dentro de esta familia, diferentes variantes manejan diferentes configuraciones de pantalla: monocromática versus a color, diferentes tamaños de pantalla (7.2 pulgadas, 9.5 pulgadas, 10.4 pulgadas), solo caracteres versus capacidad gráfica, y con Ethernet versus sin Ethernet.
El A20B-3300-0161 es una variante específica dentro de esta gama, identificable por su referencia cruzada A350-3300-T166 que también aparece en la documentación de piezas de FANUC.
| Parámetro | Valor |
|---|---|
| Función | Módulo de control de pantalla CRT Link |
| Referencia Cruzada | A350-3300-T166 |
| Serie | A20B-3300 |
| Tipo | Placa de circuito impreso de pantalla enchufable |
| Aplicación | Pantalla del panel de operador CNC FANUC |
| Origen | Japón |
El camino desde los datos del CNC hasta lo que aparece en pantalla implica varios pasos de procesamiento que el A20B-3300-0161 maneja:
Generación de caracteres: Cuando el CNC necesita mostrar un número de parámetro, un valor de coordenada, un mensaje de alarma o una línea de programa, envía códigos de caracteres (ASCII o similar) al módulo de pantalla. El módulo contiene una ROM generadora de caracteres que mapea estos códigos a patrones de píxeles.
Cada carácter alfanumérico y símbolo que aparece en una pantalla CNC de caracteres es renderizado por este circuito de generación de caracteres en el módulo de pantalla.
Renderizado gráfico (para módulos de pantalla con capacidad gráfica): Para variantes de pantalla más avanzadas que admiten funciones gráficas (simulación de trayectoria de herramienta, visualización de formas de onda, representaciones gráficas 3D), el módulo de pantalla contiene un procesador gráfico dedicado que renderiza gráficos de mapa de bits a partir de datos de coordenadas enviados por la CPU principal del CNC.
Este procesamiento gráfico consumiría un ancho de banda significativo de la CPU principal si no se descargara al módulo de pantalla.
Temporización y sincronización de la pantalla: Las pantallas CRT (y sus sucesores LCD) requieren señales de sincronización horizontal y vertical precisas para mantener una imagen estable.
El módulo de pantalla genera estas señales de temporización y asegura que la salida de datos de video esté sincronizada con ellas, produciendo una imagen estable y correctamente enmarcada independientemente de lo que esté haciendo la CPU principal del CNC.
Salida de señal de video: El módulo convierte los datos de pantalla procesados digitalmente a la señal de video analógica o digital apropiada para la unidad de pantalla conectada, ya sea un monitor CRT con entrada RGB analógica o un panel LCD con entrada de señal digital.
La falla del A20B-3300-0161 se presenta de maneras que son inmediatamente obvias pero a veces engañosas en sus implicaciones:
Pantalla en blanco: La retroiluminación de la pantalla (si es LCD) o el alto voltaje del tubo (si es CRT) está activo (puede detectarlo por el tenue brillo o calor), pero no aparece nada en la pantalla.
Esto indica que el hardware de la pantalla está alimentado pero no recibe ninguna señal de video válida. Causado más comúnmente por un módulo de pantalla defectuoso.
Pantalla distorsionada o congelada: Los caracteres aparecen en posiciones aleatorias, bloques de la pantalla muestran patrones sin sentido, o la pantalla está congelada en una imagen mientras el CNC responde a las entradas normalmente (puede escuchar el husillo, los ejes moviéndose, etc.).
Esto sugiere que el módulo de pantalla es parcialmente funcional pero sus circuitos internos tienen una falla que causa una salida incorrecta.
Corrupción parcial de la pantalla: Ciertas áreas de la pantalla son correctas (las etiquetas de las teclas de función en la parte inferior, por ejemplo) mientras que otras áreas muestran datos revueltos, o un tipo específico de pantalla (gráfica) está corrupto mientras que las pantallas de caracteres son correctas.
Este es un indicador de diagnóstico útil: la corrupción de la pantalla gráfica con una pantalla de caracteres correcta sugiere una falla en los circuitos de procesamiento gráfico del módulo, no en la generación de caracteres o la salida de video básica.
Pantalla normal en algunas pantallas, en blanco en otras: Si las pantallas de estado básicas del CNC se muestran correctamente pero al cambiar a la pantalla de trayectoria de herramienta gráfica la pantalla se pone en blanco, se sospecha de la sección gráfica del módulo de pantalla.
Un punto crítico para la planificación del mantenimiento: el módulo de control de pantalla no almacena ningún dato del CNC. Ningún parámetro de máquina, ningún programa de pieza, ningún dato de escalera PMC, ninguna compensación de herramienta; nada de esto reside en el módulo de pantalla. Es un procesador de pantalla sin estado. Reemplazarlo no requiere copia de seguridad de datos ni restauración de parámetros.
La única acción posterior al reemplazo es verificar que la pantalla se muestre correctamente en los diversos tipos de pantalla del CNC.
Esto es diferente de reemplazar una placa de CPU principal o un módulo SRAM, donde los procedimientos integrales de copia de seguridad y restauración de datos son obligatorios.
Un reemplazo de módulo de pantalla se encuentra entre las operaciones de reparación más limpias en el mantenimiento de CNC FANUC: cambie la placa, encienda, confirme que la pantalla funciona.
P1: Los ejes y el husillo del CNC funcionan normalmente pero la pantalla está en blanco. ¿Esto confirma que el A20B-3300-0161 ha fallado?
Una pantalla en blanco con ejes y husillo del CNC que funcionan de otra manera es un fuerte indicio de una falla del módulo de pantalla, pero confírmelo revisando primero la fuente de alimentación y el cable de la unidad de pantalla.
La unidad de pantalla (LCD/CRT) tiene sus propias conexiones de alimentación; si la alimentación de la unidad de pantalla ha fallado, la pantalla estará oscura independientemente del estado del módulo de pantalla.
Si se confirma que la unidad de pantalla está alimentada (retroiluminación encendida, inversor activo para LCD) pero no muestra imagen, el módulo de pantalla es el siguiente sospechoso.
Una confirmación rápida es observar si los indicadores LED del CNC en la placa principal muestran el estado de operación normal.
P2: ¿Se puede reemplazar el A20B-3300-0161 por la variante adyacente A20B-3300-0162?
Los -0161 y -0162 son placas diferentes dentro de la familia de módulos de pantalla A20B-3300; manejan diferentes configuraciones de pantalla o generaciones de CNC.
No se pueden intercambiar libremente. El módulo específico requerido está determinado por la placa de CPU principal en la que se monta y la unidad de pantalla conectada al sistema.
Consulte el manual de conexión de hardware del CNC o coincida exactamente con el número de pieza de la etiqueta de la placa instalada. Usar una variante incorrecta resultará en una pantalla no funcional incluso si la placa en sí está en buen estado.
P3: ¿Existe algún riesgo para los datos del CNC al reemplazar el módulo de pantalla?
No. El A20B-3300-0161 no almacena ningún dato específico de la máquina. Los parámetros, programas, escalera PMC y compensaciones residen en los módulos SRAM y FROM de la placa de CPU principal, que no se ven afectados por el reemplazo del módulo de pantalla.
Apague completamente el CNC antes de quitar o instalar el módulo de pantalla; esta es una precaución ESD y de seguridad, pero no se requiere copia de seguridad de datos específicamente para este procedimiento.
P4: La pantalla muestra contenido correcto (teclas de función, encabezados de página) pero otras partes están revueltas. ¿Qué indica esto?
La corrupción parcial de la pantalla con contenido correcto generalmente indica una falla en una subsección específica de los circuitos del módulo de pantalla en lugar de una falla completa.
Si las etiquetas de las teclas de función en la parte inferior de la pantalla son correctas pero el área de datos principal está revuelta, el generador de caracteres para los elementos básicos de la interfaz de usuario funciona, pero el circuito de visualización de datos está defectuoso.
Si las pantallas de caracteres (parámetro, compensación, programa) son correctas pero la pantalla gráfica (trayectoria de herramienta, forma de onda) está corrupta, la subsección de renderizado gráfico ha fallado.
Estos síntomas confirman el módulo de pantalla como la fuente de la falla y ayudan a los centros de reparación a diagnosticar qué circuito específico abordar.
P5: ¿Cómo se debe manipular el A20B-3300-0161 durante el almacenamiento y el transporte para evitar daños?
La placa debe mantenerse siempre en una bolsa antiestática cuando no esté instalada, tanto para almacenamiento como durante el envío.
Se deben evitar temperaturas extremas: el almacenamiento por debajo de -20 °C o por encima de +60 °C arriesga daños en los semiconductores y estrés en las juntas de soldadura por ciclos térmicos.
La placa no debe colocarse boca abajo sobre superficies duras (daño de componentes), apilarse con otras placas sin espuma antiestática entre ellas (daño por contacto y ESD), ni enviarse en cajas de cartón ordinarias sin embalaje antiestático (acumulación de carga estática durante el transporte).
Una bolsa de protección antiestática hecha a medida dentro de una caja de cartón rígida con acolchado de espuma en todos los lados es el paquete de envío mínimo aceptable.
