FANUC A20B-3300-0154 Un módulo gráfico monocromático de 7.2 pulgadas Serie 16i / 18i / 21i / 20i, origen japonés
Número de la parte:A20B-3300-0154 Las condiciones de los servicios de seguridad
El fabricante:Corporación FANUC (Japón)
Tipo de producto:Display gráfico monocromático de control de PCB (tarjeta GPU)
Serie del tablero:A20B-3300: las condiciones de los productos
Tipo de pantalla:7LCD monocromático de 2 pulgadas STN
Sistemas compatibles:Las series FANUC 16i, 18i, 20i y 21i
Resumen general

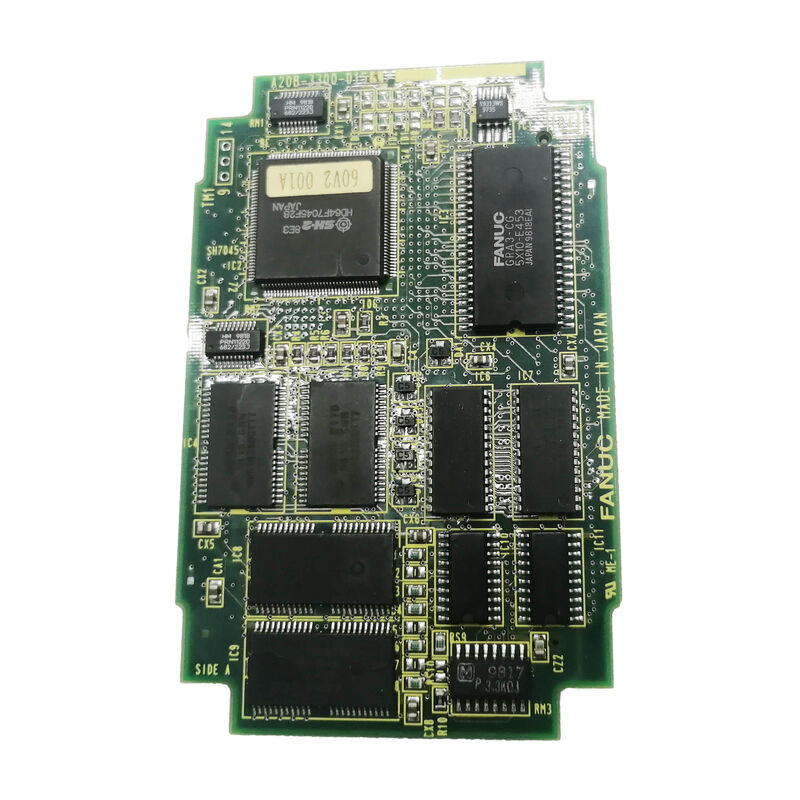

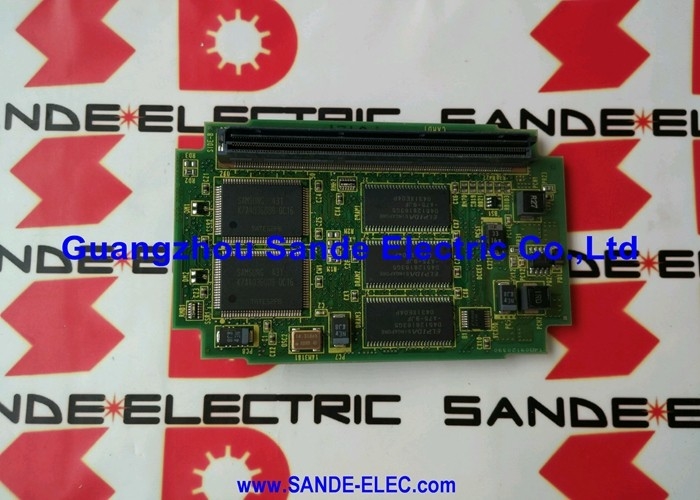

El A20B-3300-0154 es el módulo de procesamiento gráfico para el panel de operador LCD monocromo de 7,2 pulgadas de FANUC montado en los controladores CNC de las series 16i, 18i, 20i y 21i.Es la tarjeta de GPU dedicada una placa de conexión que se monta en la parte posterior de la placa principal de la serie i responsable de todo el procesamiento gráfico y la salida de visualización entregada a la 7Panel mono STN de 0,2 pulgadas visible para el operador en la máquina.
Cada elemento visual en la interfaz del operador CNC pasa a través de esta placa.
La lista de programas de mecanizado, la visualización de la posición del eje, el texto de alarma, las pantallas de parámetros y la representación gráfica de la ruta de la herramienta se representan todos por este módulo.
La placa principal de la CPU maneja la ejecución de programas, la interpolación de movimiento y el procesamiento PMC.
Esta placa gráfica maneja la tarea separada de convertir esos datos en la salida de matriz de puntos enviada al panel LCD.
La separación del procesamiento gráfico en una placa dedicada es una parte deliberada de la arquitectura de la serie i de FANUC.La CPU de la placa principal no está cargada con cálculos de renderizado de la pantalla los que se ejecutan en el propio hardware de procesamiento dedicado de A20B-3300-0154.
Esto permite que el procesador principal del CNC mantenga un rendimiento de interpolación constante independientemente de lo que esté sucediendo en la pantalla.
La placa se monta en la cara trasera de la placa principal de la CPU, dentro del plano trasero de marco amarillo de la unidad básica de la serie i.
Se conecta a un enchufe dedicado y está asegurado con cuatro clips espaciadores.
Su posición física lo mantiene protegido del entorno de la máquina mientras permanece accesible para su reemplazo cuando sea necesario.
Especificaciones clave
| Parámetro |
Valor |
| Número de la parte |
A20B-3300-0154 Las condiciones de los servicios de seguridad |
| Fabricante |
Corporación FANUC |
| Tipo de producto |
Control de PCB de pantalla gráfica monocromática |
| Serie de tableros |
A20B-3300: las condiciones de los productos |
| Muestra |
7LCD monocromático de 2 pulgadas STN |
| Sistemas compatibles |
Las series FANUC 16i, 18i, 20i y 21i |
| Instalación |
Módulo enchufable en la parte trasera de la placa de la CPU principal |
| Origen |
Japón |
| Temperatura de funcionamiento |
0 55°C |
| Temperatura de almacenamiento |
-20 ∼ 60°C |
| Humedad |
75% de RH máximo (no condensante) |
| Condición disponible |
Nuevo (excedente) / Renovado / Reparado |
Lo que significa la pantalla mono de 7,2 pulgadas para el funcionamiento de la máquina
FANUC equipó muchas de sus unidades CNC compactas de la serie i con paneles LCD monocromáticos STN de 7,2 pulgadas.
La pantalla monocromática utiliza una matriz de un solo color caracteres típicamente blancos y gráficos sobre un fondo oscuro en lugar del panel de color retroiluminado utilizado en las configuraciones más grandes de la serie i.
Esto mantiene la unidad de panel compacta y se adapta a entornos donde una pequeña huella es más importante que la visualización en color.
El operador puede leer el contenido del programa, editar los programas de piezas, monitorear las posiciones del eje, revisar y establecer parámetros y verificar los mensajes de alarma.La pantalla mono de 2 pulgadas muestra gráficos de marco de alambre de la trayectoria programada adecuado para verificar las trayectorias del programa antes de cortar.
El módulo gráfico maneja este renderizado: recibe los datos de la ruta de herramientas de la CPU principal y los convierte en la señal de matriz de puntos monocromática que muestra el panel.
Cuando el A20B-3300-0154 falla, la pantalla muestra síntomas específicos.
Una pantalla en blanco con el CNC funcionando normalmente es la más común.porque el módulo gráfico no está produciendo salida.
Ocasionalmente aparece un fallo parcial de la pantalla: algunos contenidos se renderizan mientras que otras áreas de la pantalla permanecen en blanco.
Instalación y eliminación del módulo gráfico
Las placas principales de la serie i de FANUC utilizan un método de montaje estandarizado para los módulos enchufables.Para quitar el tablero, la garra de cada clip de espaciador se tira hacia afuera para liberar el pestillo, y la tabla se levanta de la toma.
La reinserción requiere alinear el conector de la placa con el enchufe de la placa principal y presionar hasta que se enganchen los cuatro clips.
La conexión es crítica, el enchufe está cerrado para evitar la inserción inversa.pero el tablero debe ser presionado completamente en el enchufe enchufe parcial produce contacto poco confiable que puede causar fallas de visualización intermitentes, incluso cuando el tablero en sí es funcional.
Después de la instalación, compruebe que los cuatro espaciadores estén bloqueados antes de cerrar la unidad básica y restablecer la energía.
El A20B-3300-0154 es específico para la configuración de panel mono de 7,2 pulgadas.Color de 5 cmEstos módulos no son intercambiables.
El módulo correcto deberá ajustarse a la unidad de panel utilizada en la máquina.
Preguntas frecuentes
P1: La pantalla está completamente oscura excepto el resplandor de la luz de fondo. Las alarmas CNC son normales y la máquina funciona. ¿Es esta la A20B-3300-0154?
Una pantalla oscura con luz de fondo activa y un funcionamiento CNC normal es el patrón de falla característico del módulo gráfico.
El panel en sí está recibiendo energía (de ahí la luz de fondo), pero los datos gráficos de la pantalla de PCB están ausentes.
Compruebe el conector entre el módulo gráfico y la placa principal primero un conector parcialmente sentado produce exactamente este síntoma.
Si se confirma que el conector está instalado, sustituir el módulo gráfico.
P2: ¿Se puede utilizar el A20B-3300-0154 con un panel de pantalla mono de 9,5 pulgadas?
No. El A20B-3300-0154 está equipado con la configuración del panel LCD mono STN de 7,2 pulgadas.
El formato de la señal, el tiempo y la ubicación del conector se ajustan al tipo de pantalla específico.
La instalación del módulo gráfico incorrecto para un tipo de panel dado no produce ninguna salida de visualización o una salida de visualización incorrecta.
P3: Los gráficos de la ruta de herramientas en la pantalla de verificación del programa aparecen distorsionados. Las líneas rectas están divididas en puntos y la representación del arco está fragmentada. ¿Qué causa esto?
Los errores de renderizado de la pantalla en el contenido gráfico, líneas rotas, arcos fragmentados, caracteres dañados, indican que el circuito de procesamiento del módulo gráfico está fallando.
El módulo está produciendo salida, pero la salida es incorrecta.
Estos errores de renderizado suelen empeorar con el tiempo a medida que los circuitos ASIC o de memoria del procesador gráfico se degradan.
El reemplazo de la junta es la respuesta apropiada.
P4: Después de reemplazar el A20B-3300-0154, la pantalla es blanca sin contenido. El CNC funciona normalmente. ¿Qué se debe verificar?
Una pantalla blanca después del reemplazo del módulo suele indicar un conector que no está completamente conectado o un módulo que no está correctamente conectado al panel.
Confirme que el número de la placa de reemplazo coincide exactamente con la placa retirada.
Si el número de pieza coincide y el conector es correcto, encender el CNC para permitir que el sistema de visualización se reinicie.
P5: El A20B-3300-0154 fue reemplazado, pero la pantalla ocasionalmente queda en blanco durante unos segundos antes de recuperarse.?
El bloqueo intermitente después del reemplazo de la placa y el panel se dirige al cable de señal de visualización entre la unidad básica y el panel.
Si este cable se ha roto durante cualquiera de los reemplazos y no se ha vuelto a colocar completamente, el contacto intermitente produce el síntoma descrito.
Inspeccione los conectores del cable de visualización en ambos extremos.
Si el vacío intermitente persiste con las conexiones de cable confirmadas, el cable en sí puede haber sufrido daños y necesita ser reemplazado.
