| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-3300-0150 |
Número de la parte:A20B-3300-0150: el número de personas que pueden participar en el proyecto.
El fabricante:Corporación FANUC (Japón)
Tipo de producto:Módulo de gráficos a color LCD de 10,4 pulgadas
Serie del tablero:A20B-3300: las condiciones de los productos
Sistemas compatibles:FANUC Serie 16i, 18i y compatibles
Estado:Discontinuado por el fabricante

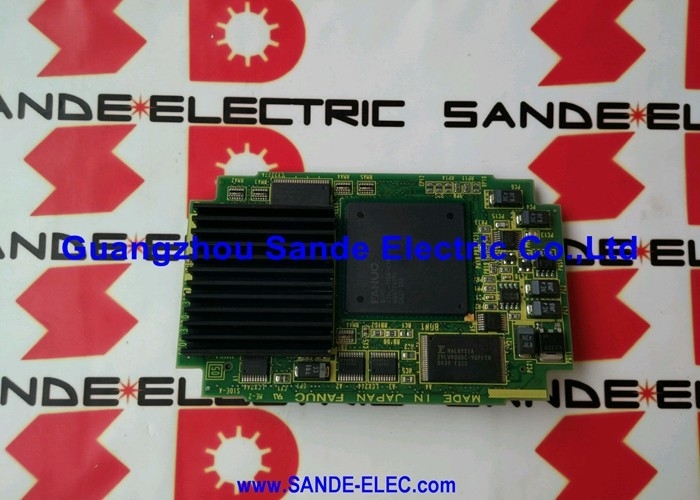

El A20B-3300-0150 es un módulo gráfico a color de 10,4 pulgadas para los sistemas CNC FANUC Serie 16i y 18i.Panel de pantalla LCD a color de 4 pulgadas montado en el panel del operador.
La placa se conecta directamente a la placa principal de la CPU del controlador 16i o 18i y genera la señal de video que muestra el panel LCD.
La pantalla de 10,4 pulgadas era el tamaño de pantalla estándar para el CNC de la serie i de FANUC en el momento en que se produjeron estos controladores.
Le dio a los operadores una vista clara y a todo color de la pantalla CNC ∙ posiciones del eje, programas activos, pantallas de parámetros, mensajes de alarma, gráficos de la ruta de la herramienta y todas las demás funciones de la interfaz.Todo lo que el operador ve en la pantalla viaja a través de la A20B-3300-0150 antes de aparecer en la pantalla.
Este tablero ha sido descontinuado por FANUC.
Sigue siendo un elemento de mantenimiento activo porque las máquinas a las que prestaba servicio - centros de mecanizado de las series 16i y 18i, centros de torneado y máquinas compuestas - continúan en producción en todo el mundo.
Cuando esta placa falla, la pantalla se queda en blanco. El CNC continúa funcionando normalmente internamente, pero el operador pierde toda retroalimentación visual.
| Parámetro | Valor |
|---|---|
| Número de la parte | A20B-3300-0150: el número de personas que pueden participar en el proyecto. |
| Fabricante | Corporación FANUC |
| Tipo de producto | Módulo de gráficos de color |
| Serie de tableros | A20B-3300: las condiciones de los productos |
| Tamaño de la pantalla | 10.4 pulgadas |
| Tipo de pantalla | LCD a color |
| Resolución | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. |
| Válvula de entrada | 5 V de corriente continua |
| Peso | 0.44 kg |
| Sistemas compatibles | FANUC Serie 16i / 18i y compatibles |
| Instalación | Enchufe a la placa de la CPU principal |
| Temperatura de funcionamiento | Clasificación de las emisiones |
| Estado de la producción | Discontinuado por el fabricante |
| Origen | Japón |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
640×480 es una resolución VGA de 307.200 píxeles dispuestos en una relación de aspecto de 4:3. En una pantalla de 10,4 pulgadas, esto da aproximadamente 77 píxeles por pulgada.pantallas de parámetros legibles, claros mensajes de alarma, y útiles pantallas gráficas de la ruta de la herramienta.
El color está completamente manejado.
El A20B-3300-0150 maneja un LCD a color, no uno monocromo. Las pantallas de la serie i de FANUC utilizan el color para distinguir elementos de pantallaReflexión de alarma.
Esta codificación visual hace que la interfaz sea más legible y ayuda a los operadores a identificar estados anormales rápidamente.
Un sustituto monocromo mostraría el contenido pero sin la codificación de color que hace que la interfaz sea más legible.
La placa genera la señal de video en el formato correcto para el panel LCD a color de 10,4 pulgadas.
El panel y la placa están combinados una placa de repuesto debe ser el número de pieza correcto para el tipo de panel instalado.Los paneles para diferentes tamaños de pantalla o diferentes especificaciones de panel no son intercambiables..
El A20B-3300-0150 se monta en la placa principal de la CPU del controlador de la Serie 16i o 18i. Ocupa la ranura de la tarjeta gráfica una toma dedicada en la placa principal diseñada para este módulo.La conexión proporciona a la placa con energía del sistema (5V DC) y los datos de vídeo del procesador de visualización CNC.
Este enfoque de montaje integra la función gráfica en el conjunto del controlador principal sin requerir un cableado separado entre una tarjeta de procesador gráfico y la pantalla.La salida de vídeo va directamente desde el A20B-3300-0150 al panel LCD a través del conector de entrada de vídeo del panel.
Al reemplazar la placa, confirme que el módulo de reemplazo está completamente instalado en su toma.
Un módulo gráfico parcialmente sentado generalmente produce una pantalla en blanco en lugar de una distorsionada. El asiento parcial rompe completamente la trayectoria de la señal de video.
Después del reemplazo, encienda el sistema y confirme que la pantalla muestra la pantalla de arranque de FANUC antes de considerar que la reparación ha concluido.
Los 16i y 18i fueron los caballos de batalla de FANUC para la generación CNC de principios de los años 2000.
Se manejaban centros de mecanizado y centros de torneado de todas las descripciones: pequeños VMC, grandes centros de mecanizado horizontales, centros de mecanizado de varios ejes, máquinas compuestas.
La pantalla a color de 10,4 pulgadas era la configuración estándar en esta gama.
Las máquinas construidas con estos controladores están ahora bien en su segunda o tercera década de servicio.
Los componentes mecánicos - husillos, guías, tornillos de bolas - a menudo tienen vida útil restante.El A20B-3300-0150 es una de las tablas que mantiene estas máquinas operativas.
Debido a que el tablero está descontinuado, el suministro disponible proviene de existencias excedentarias originales o unidades renovadas.
Las pruebas previas a la venta son importantes para los módulos de visualización. Un módulo con circuitos marginales puede mostrar un comportamiento de arranque correcto pero fallar en condiciones específicas de visualización.
El abastecimiento de los proveedores que prueban bajo carga proporciona una mejor seguridad que el excedente no probado.
P1: La pantalla LCD de 10,4 pulgadas está en blanco al encender. El CNC parece funcionar normalmente de lo contrario. ¿Es la A20B-3300-0150 la causa?
Una pantalla en blanco con funcionamiento CNC normal es consistente con un fallo del módulo gráfico.comprobar la conexión de alimentación del panel LCD y el cable de señal de video entre el panel y la placa.
Un cable de vídeo desconectado produce una pantalla en blanco independientemente de la condición de la placa gráfica.
Si la energía y el cableado están confirmados y la pantalla permanece en blanco, el módulo gráfico es el principal sospechoso.
P2: La pantalla muestra la pantalla, pero los colores son incorrectos, algunas áreas muestran colores incorrectos o color parpadeante. ¿Es este el tablero?
Los fallos de visualización de color: colores incorrectos, parpadeo de color, pérdida parcial de color: son más comúnmente causados por un panel LCD defectuoso o un cable de video dañado que por una placa gráfica defectuosa.El módulo gráfico genera una señal correcta; el panel lo hace.
El daño a la capa de filtro de color del panel o al circuito del controlador LCD produce anormalidades de color.
Prueba con un panel de repuesto de buena calidad antes de reemplazar la placa gráfica.
P3: ¿Puede el A20B-3300-0150 conducir un panel LCD de diferente tamaño ¢ por ejemplo, una unidad de 7,2 pulgadas o 8,4 pulgadas?
El A20B-3300-0150 es específicamente para configuraciones LCD a color de 10,4 pulgadas.
El tiempo de señal de video, la resolución y las características de la unidad se adaptan al panel de 10,4 pulgadas.
La instalación del -0150 en un sistema configurado para un tamaño de pantalla diferente no producirá una salida correcta.
P4: Después de reemplazar la placa gráfica, la pantalla muestra texto distorsionado en el arranque y luego se queda en blanco. ¿Qué pasó?
Texto distorsionado durante el arranque que se resuelve a una pantalla en blanco sugiere que la placa es parcialmente funcional, pero falla antes de que la pantalla se estabilice.
Esto puede indicar un fallo parcial de la placa de repuesto o un voltaje de alimentación intermitente en la entrada de 5 V de la placa.
Mide el suministro de 5V en el enchufe de la placa principal con un voltímetro.
P5: ¿Se requiere un cambio de parámetros o una actualización de software después de instalar el A20B-3300-0150?
Normalmente no se requiere ninguna reconfiguración de software.El módulo gráfico proporciona una función de hardware salida de vídeo para la pantalla que el software CNC utiliza sin necesidad de saber qué revisión de placa específica está instalada.
Puesta en marcha del sistema después de la instalación y confirmación del funcionamiento normal de la pantalla.
Si los parámetros CNC incluyen ajustes de tipo pantalla, comprobar que se ajustan correctamente para una pantalla LCD a color de 10,4 pulgadas.pero esto sería un ajuste de parámetros existentes en lugar de uno nuevo requerido por el reemplazo de la placa.
