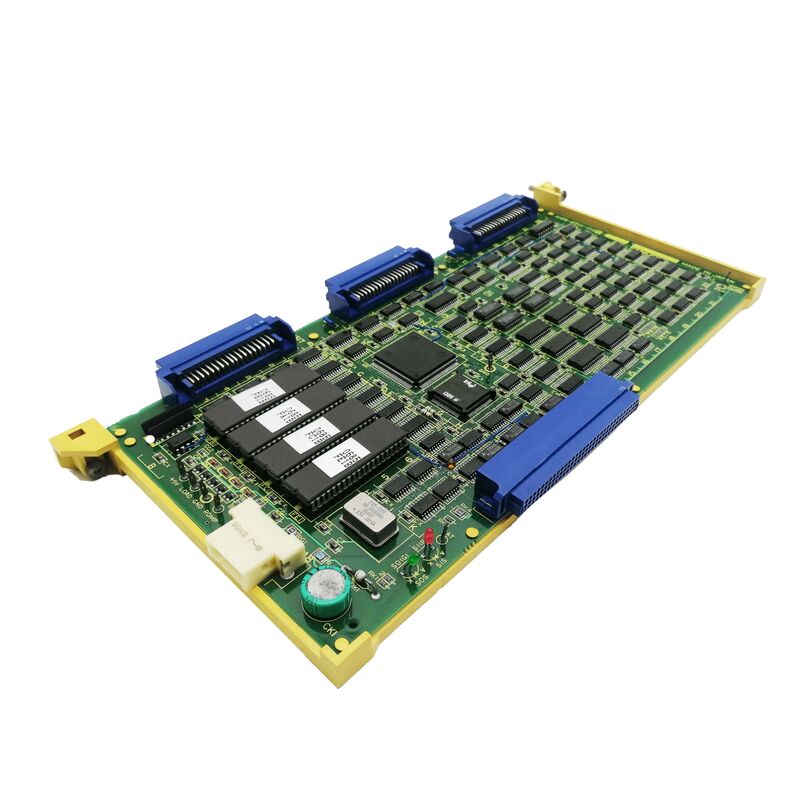

A16B-2200-0391 FANUC Serie 0-C 2-Eje Codificador de Pulso Serial Tarjeta de Eje PULCO / Tipo A / Alfa Servo Interfaz / OT-C / D / F
PULCO Codificador de pulso en serie en la plataforma Serie 0-C
El A16B-2200-0391 lleva la designación "PULCO" una notación condensada para Pulse Coder, que identifica el tipo de interfaz del codificador.Esto lo coloca en el nivel de tarjetas de eje más avanzado para la plataforma Serie 0-C.
La tabla de hardware Serie 0-C de KFAS LLC confirma la evolución de las tarjetas de eje:
| Consejo | Los eje | Interfaz | Generación |
|---|
| A16B-2200-0221 Las condiciones de los servicios de seguridad | 2 | 16 bits | Antes de eso |
| A16B-2200-0361 Las condiciones de los servicios de seguridad | 2 | 32 bits | En el medio |
| A16B-2200-0391 Las condiciones de los Estados miembros son las siguientes: | 2 | Código de pulso en serie | Último |
| A16B-2200-0220: el número de personas a las que se refiere el apartado 1 del presente artículo. | 3 / 4 | 16 bits | Antes de eso |
| A16B-2200-0360: el número de personas a las que se refiere el apartado 1 del presente artículo | 3 / 4 | 32 bits | En el medio |
| A16B-2200-0390: el número de personas a las que se refiere el apartado 1 del presente artículo | 3 / 4 | Código de pulso en serie | Último |
La A16B-2200-0391 es la generación de codificadores de pulso en serie para configuraciones de 2 ejes la tarjeta de eje más capaz en la familia 0-C para máquinas de 2 ejes.
Especificaciones clave
| Parámetro | Valor |
|---|
| Número de ejes | 2 (configuración del eje 1/2) |
| Interfaz del codificador | Código de pulso en serie |
| Interfaz de servicio | Tipo A |
| Discos compatibles | Con un volumen de transmisión superior o igual a 20 W |
| Las máquinas de CNC | Las series 0-C, 0-D, 0-F |
| Configuración del eje | En el caso de las empresas de servicios de telecomunicaciones: |
| Garantización | 12 meses (electrónica CNC) |
Codificador de pulso en serie La interfaz de codificación avanzada
CNC Electronics confirma: "esta interfaz servo de eje tipo A para los servoamplificadores de la serie ALPHA". La serie Alpha introdujo motores codificadores de pulso en serie en las máquinas CNC de producción.
El codificador de pulso en serie transmite datos de posición como un mensaje digital en serie, reemplazando los cables de señal paralelos de los tipos de codificadores más antiguos.Esto ofrece una resolución más alta y una transmisión de señal más limpia en comparación con las interfaces analógicas o paralelas de 16 bits de las tarjetas de eje anteriores.
"Tipo A" designa el protocolo de servocomunicación que se conecta a los servoaccionadores de la serie Alpha, un estándar de interfaz pre-FSSB (pre-fibra óptica).
Escenarios de aplicación
Falla del torno CNC de dos ejes de la serie 0-C:Los ejes Z y X de un torno CNC de la serie 0-C de FANUC desarrollan alarmas de codificador de pulso serie. Se identifica A16B-2200-0391.
Actualización de la unidad 0-C:Un CNC de la serie 0-C que utilice una tarjeta de eje anterior (A16B-2200-0221) se actualiza a A16B-2200-0391 cuando se instalan los servo accionadores Alpha.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre A16B-2200-0391 (PULCO) y A16B-2200-0361 (tarjeta de eje de 32 bits)?
Ambos sirven configuraciones de 2 ejes en la serie 0-C CNC. A16B-2200-0361 utiliza una interfaz de 32 bits para codificadores de generación anterior.A16B-2200-0391 utiliza la interfaz del codificador de pulso en serie específica para los servomotores de la serie AlphaLos dos están adaptados a diferentes generaciones de servo accionamiento y no son intercambiables.
P2: ¿A16B-2200-0391 sólo sirve para máquinas de 2 ejes?
A16B-2200-0391 está configurado para 1 o 2 ejes. CNC Electronics lo describe como una placa de 1 a 2 ejes serie.
P3: ¿Qué significa la compatibilidad del eje OT-C, OT-D, OT-F?
Estos son los tipos de módulos de control de husillo disponibles para la serie 0-C.CNC Electronics confirma que A16B-2200-0391 "fue diseñado para funcionar con cualquier eje OT-C / OT-D / OT-F y servo interfaces incluyendo digital, en serie y rara vez en configuración analógica".
P4: ¿El reemplazo de la A16B-2200-0391 requiere la reentrada del servoparámetro?
No. Los parámetros de servo residen en la SRAM principal del CNC. Después de montar el reemplazo, el CNC vuelve a aplicar los parámetros automáticamente.Verificar la respuesta correcta del servo en ambos ejes antes de volver a la producción.
