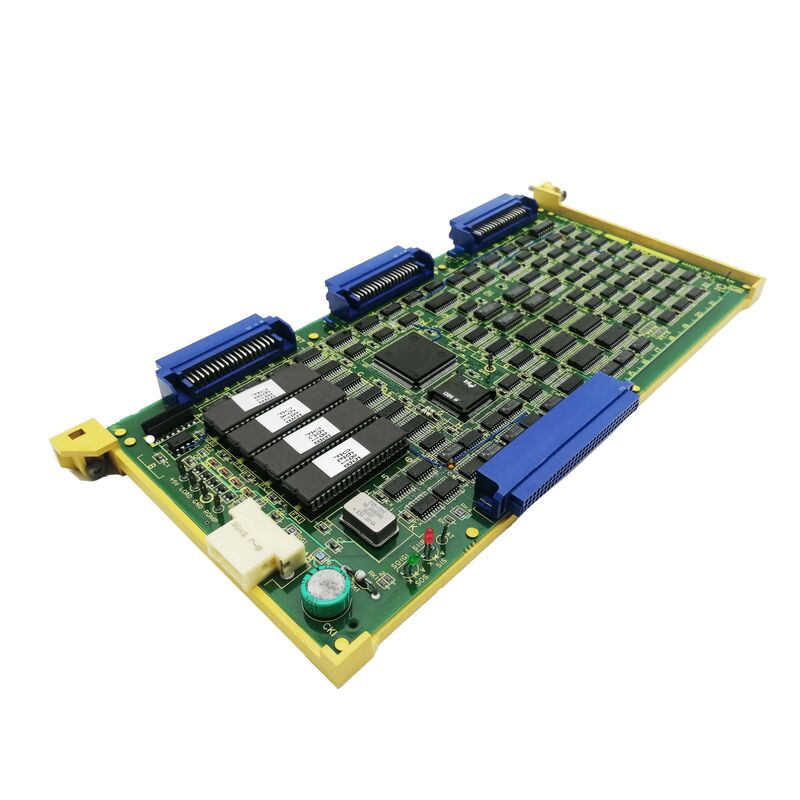

A16B-2200-0370 Tabla de PCB de Fanuc A16B22000370 AI6B-22OO-O37O

A16B-2200-0370 ∙ FANUC 32 bits 5to / 6to eje PCB Serie 0-C (Cero-C) Control / Expansión de dos ejes / Serie A16B-2200

Cero-C FANUC CNC compacto y sus límites de eje

"Zero C Control" en la descripción del producto se refiere a la serie 0-C de FANUC ¢ el CNC compacto de FANUC comercializado con el nombre de la serie "Zero".Económico CNC potente para su tiempo pero con límites definidos en el número de ejesLa configuración estándar de la Serie 0-C admite hasta 4 ejes servo controlados. Para la mayoría de las máquinas herramienta CNC de la era de la Serie 0-C, 4 ejes eran suficientes:

• Torneo CNC: Z y X = 2 ejes (estándar), hasta 4 con eje C y eje Y
• Centro de mecanizado CNC: X, Y, Z = 3 ejes (estándar), hasta 4 con una mesa giratoria Pero algunas máquinas requerían más.un centro de mecanizado con dos ejes giratorios, o una máquina de propósito especial la A16B-2200-0370 proporcionó la ruta de hardware para este recuento de ejes ampliado.

Información clave sobre el producto

Aplicaciones que requieren los ejes 5 y 6 de la serie 0-C

Los tipos de máquinas que necesitaban el A16B-2200-0370:

Los demás aparatos para la fabricación de máquinas de la partida 8411Un centro de giro de doble torreta tiene dos conjuntos de torretas independientes, cada uno con su propio movimiento Z y X. El tablero principal maneja la torreta principal (Z1, X1 como ejes 1 y 2).A16B-2200-0370 añade los ejes de la segunda torreta (Z2, X2 como ejes 5 y 6).

Centros de mecanizado CNC con configuraciones de eje 4+2:Un centro de mecanizado con 3 ejes lineales primarios (X, Y,Z) y 1 eje giratorio primario pueden añadir 2 servoeje más un segundo eje giratorio y una función de servo auxiliar requiriendo la expansión del 5to y 6to eje.

Máquinas de uso especial de varios ejes:Las líneas de transferencia, los sistemas de mecanizado de varias estaciones o las máquinas de automatización especialmente construidas controladas por un CNC de la serie 0-C pueden necesitar más de 4 servoejes para secuenciar su completo complemento mecánico.

Escenarios de aplicación

Fallo del tablero de expansión del eje del torno de doble torreta 0-C:Un torno CNC de doble torreta FANUC Serie 0-C desarrolla servo alarmas específicamente en los ejes de la segunda torreta (5 y 6).Reemplazo restablece la función del eje 5 y 6.Mantenimiento de las placas del eje central de mecanizado 4+2:Un centro de mecanizado de la serie 0-C con 6 ejes controlados se somete a mantenimiento de la placa de control.

Preguntas frecuentes

P1: ¿A16B-2200-0370 reemplaza la placa de la CPU principal, o está instalada junto a ella?

La A16B-2200-0370 es una placa de expansión instalada junto a la placa de la CPU principal de la Serie 0-C no un reemplazo.A16B-2200-0370 agrega el procesamiento para los ejes 5 y 6 en una ranura dedicada o posición de conector en la arquitectura de opciones de la placa principalPara que funcione el sistema completo de 6 ejes, ambas placas deben estar funcionando.

P2: ¿Puede un CNC de la serie 0-C con A16B-2200-0370 funcionar en modo de 4 ejes si falla la placa de expansión?

Cuando A16B-2200-0370 falla, los ejes 5 y 6 generan alarmas.Si el CNC puede continuar funcionando en sus primeros 4 ejes depende de la configuración de seguridad de la máquina algunas máquinas requieren que todos los ejes configurados estén sanos antes de permitir el funcionamiento. Confirmar por el comportamiento del programa PMC de la máquina si es posible un modo de 4 ejes degradado.

P3: ¿Es A16B-2200-0370 específico para la serie 0-C o también se utiliza en la serie 0-D?

La descripción especifica explícitamente "FOR ZERO C CONTROL" la Serie 0-C. La Serie 0-D es una generación de hardware diferente con su propia arquitectura de expansión del eje.Confirmar de la documentación de hardware aplicable antes de instalar A16B-2200-0370 en un sistema de la serie 0-D.

P4: ¿El reemplazo de A16B-2200-0370 requiere la reentrada de los parámetros de servo para los ejes 5 y 6?

No. Los parámetros del servo para los seis ejes incluidos los ejes 5 y 6 se encuentran en la SRAM principal del CNC. Después de montar el reemplazo A16B-2200-0370,el CNC vuelve a aplicar los parámetros existentes a los canales del 5o y 6o ejeVerificar la respuesta correcta del servo en ambos ejes de expansión antes de volver a la producción.
