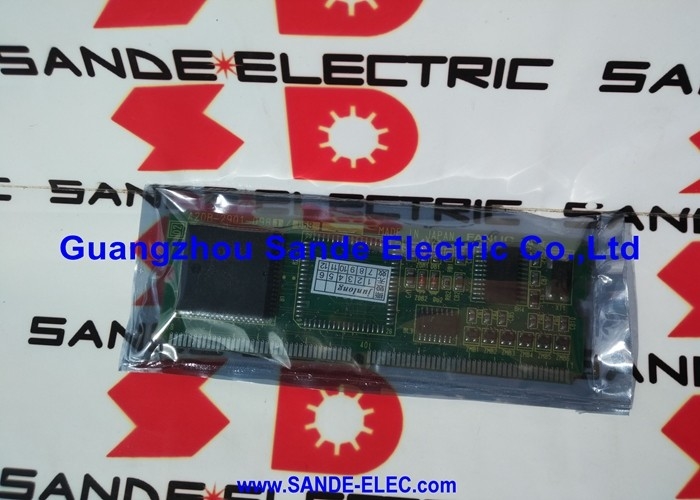

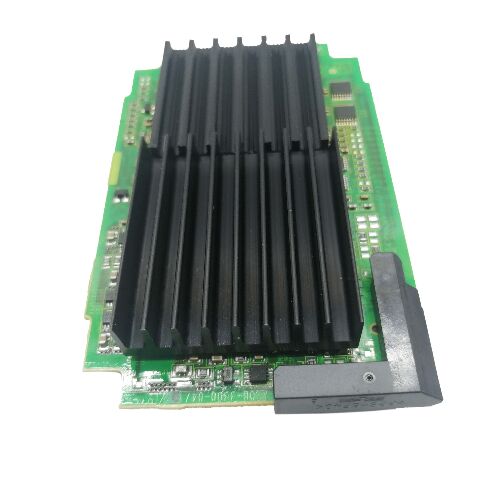

La FANUC A20B-3300-0091 es la placa de circuito impreso (PCB) controladora de pantalla para la pantalla LCD monocromática de caracteres de 7,2 pulgadas en los sistemas CNC i-series de FANUC.
Se encuentra detrás del panel LCD dentro de la estación del operador, conectada a la placa CPU principal — físicamente unida a la parte trasera de la unidad LCD/MDI y en contacto directo con el backplane que la conecta a la lógica de procesamiento central del CNC.
Cada vez que un operador lee un número de programa, verifica un parámetro, visualiza un mensaje de alarma o recorre una tabla de compensaciones en un control i-series monocromático de 7,2 pulgadas, los datos pasan a través de los circuitos de generación de video de esta PCB antes de aparecer en la pantalla.
La designación "solo de caracteres" es el diferenciador clave entre la A20B-3300-0091 y las variantes de pantalla gráfica de la serie A20B-3300. Las PCB de pantalla de caracteres generan salida de video utilizando una ROM de caracteres — una tabla de consulta que mapea códigos de caracteres ASCII o similares a patrones de píxeles.
El CNC envía códigos de caracteres, y la placa de pantalla los convierte en patrones de puntos en el ciclo de escaneo del LCD.
Este enfoque es computacionalmente eficiente y produce texto nítido y legible para las pantallas densas en datos que los operadores utilizan con mayor frecuencia — números de programa, coordenadas, códigos de alarma, lecturas de velocidad del husillo — pero no puede renderizar gráficos de mapa de bits de forma libre.
Las variantes de pantalla gráfica (que se encuentran en pantallas monocromáticas a color o con capacidad gráfica en las mismas máquinas) llevan circuitos adicionales de clase GPU para renderizar simulaciones de trayectorias de herramientas, gráficos de formas de onda y pantallas de ayuda gráficas.
La A20B-3300-0091 no lleva estos circuitos — y una máquina equipada con esta PCB presentará un control que no tiene pantalla de simulación gráfica, incluso si la configuración de opciones del software CNC está configurada para habilitar gráficos.
Para sitios donde los operadores dependen de flujos de trabajo solo de texto, esta limitación es invisible; para máquinas donde la visualización gráfica de la trayectoria de la herramienta es una expectativa operativa, se requiere en su lugar la PCB de pantalla apropiada con capacidad gráfica.
| Parámetro | Valor |
|---|---|
| Tamaño de Pantalla | 7,2 pulgadas |
| Tipo de Pantalla | Carácter monocromático (sin gráficos) |
| Series Compatibles | 16i, 18i, 21i |
| Posición de la Placa | Parte trasera de la unidad LCD/MDI, en la placa CPU principal |
| Interfaz | Conexión de backplane |
| Estado | Repuesto descontinuado |
| Origen | Japón |
La serie i de FANUC (16i, 18i, 21i) ofrecía a los operadores una gama de opciones de pantalla en el momento de la compra de la máquina, y la PCB de pantalla instalada en fábrica reflejaba el nivel de opción adquirido.
En el extremo básico: pantalla de caracteres monocromática de 7,2 pulgadas — la A20B-3300-0091. Subiendo: pantalla gráfica monocromática de 7,2 pulgadas (añade simulación de trayectoria de herramienta y diagnósticos gráficos).
En la parte superior: pantalla a color de 9 o 10,4 pulgadas (gráficos a todo color, mayor resolución).
Cada nivel requiere una PCB de pantalla diferente en la placa CPU principal, y estas PCB no son intercambiables — el panel LCD, la PCB de pantalla y la configuración de la opción de pantalla del software CNC deben coincidir.
Una máquina herramienta comprada con la opción de pantalla solo de caracteres puede tener opciones de software adicionales (opción gráfica, DNC2, etc.) que no están activadas en la configuración instalada. Cambiar el hardware de pantalla de caracteres a gráfico — reemplazando la A20B-3300-0091 por una PCB gráfica apropiada — no activa automáticamente las funciones de software gráfico. La configuración de los bytes de opción del CNC y potencialmente el registro de opciones del módulo FROM también deben actualizarse, lo que generalmente requiere la intervención de FANUC o una clave de opción apropiada.
La pantalla de caracteres admite todo lo que un operador necesita para la operación diaria de la máquina CNC:
Selección y contenido del programa: Números de programa de pieza (formato Oxxxx), bloques de programa (códigos G, M, T en texto) y listados del directorio de programas.
Visualización de posición: Coordenadas de máquina, coordenadas de pieza de trabajo y recorrido restante — actualizadas en cada ciclo de escaneo del CNC, apareciendo como texto numérico.
Visualización de alarmas y mensajes: Alarmas del sistema (alarmas PS, alarmas SV, alarmas OT) con número de alarma y descripción textual, mensajes del operador escritos en la escalera PMC.
Pantallas de parámetros: Todos los parámetros del CNC (numerados del 0 al 9999+) mostrados como valores numéricos con números de parámetro, navegables a través del teclado MDI.
Visualización de compensaciones: Compensaciones de geometría de herramienta, compensaciones de desgaste, compensaciones de coordenadas de trabajo — todas las tablas numéricas leídas directamente de la memoria de compensaciones.
Pantallas de diagnóstico y servo: Valores del medidor de carga del servo, velocidad del husillo y datos de diagnóstico en forma numérica.
Ninguno de estos requiere gráficos de mapa de bits.
Los operadores que han trabajado en controles FANUC solo de caracteres informan consistentemente que no hay limitaciones prácticas en el flujo de trabajo para operaciones estándar de torneado, fresado y rectificado.
P1: ¿Qué síntomas visibles en el panel del operador indican que la PCB A20B-3300-0091 ha fallado, en lugar de la propia pantalla LCD?
El diagnóstico clave es si la retroiluminación del LCD está encendida. Si la retroiluminación se ilumina (el panel brilla) pero no aparecen caracteres, la PCB de pantalla es la causa probable — el panel LCD y su inversor funcionan, pero la señal de video de la PCB de pantalla está ausente o corrupta.
Si la retroiluminación está completamente apagada, es más probable que la causa sea un inversor de retroiluminación o un circuito de alimentación del panel LCD defectuoso.
Otros indicadores de falla de la PCB de pantalla: caracteres revueltos o parcialmente mostrados (algunas filas correctas, otras garabateadas), pantalla en blanco con retroiluminación encendida, o un patrón estático que no se actualiza cuando se presionan las teclas MDI. Reemplace la placa por una unidad que se sepa que funciona para confirmar.
P2: La máquina tiene actualmente la A20B-3300-0091 (pantalla de caracteres). ¿Se puede actualizar a una pantalla gráfica reemplazando esta PCB?
Físicamente, sí — la PCB de pantalla con capacidad gráfica para el mismo tamaño de pantalla encaja en la misma ranura del backplane.
Funcionalmente, la actualización también requiere que la opción de pantalla del CNC esté activada en el software del sistema (módulo FROM), que es un proceso de registro de opciones que FANUC controla a través de su sistema de claves de opción.
La PCB de pantalla gráfica sola, instalada en una máquina que no tiene la opción gráfica registrada en su sistema, no producirá salida gráfica.
Si la máquina se pidió originalmente sin la opción gráfica, restaurar la pantalla de caracteres con un reemplazo idéntico A20B-3300-0091 es el camino más sencillo.
Si se necesita una actualización genuina de pantalla gráfica, el registro de la opción debe abordarse a través de FANUC o una fuente autorizada por FANUC.
P3: ¿Es la A20B-3300-0091 intercambiable con otras PCB de pantalla A20B-3300 para la pantalla monocromática de 7,2 pulgadas?
No directamente — dentro de la serie A20B-3300, las variantes difieren en su protocolo de interfaz de pantalla, manejo de resolución y compatibilidad de opciones.
Una PCB monocromática de 7,2 pulgadas con capacidad gráfica (como la A20B-3300-0154 u otras) lleva circuitos diferentes y no puede sustituir a la A20B-3300-0091 solo de caracteres sin la configuración de opciones de software correspondiente.
Dentro de las variantes solo de caracteres, los números de pieza estrechamente relacionados (que comparten la misma estructura de sufijo -3300-00xx) deben verificarse con la placa CPU principal y la versión de software específicas de la máquina antes de la sustitución.
Consultar el manual de conexión del panel de operador FANUC (B-63003EN o equivalente para la serie específica) o la documentación de cableado del fabricante de la máquina herramienta confirma qué variante de PCB de pantalla es correcta.
P4: ¿La A20B-3300-0091 retiene datos específicos de la máquina (parámetros, programas) que deban guardarse antes de su extracción?
No. La PCB de pantalla es un dispositivo de salida de video sin estado — no contiene datos de usuario, ni parámetros de máquina, ni almacenamiento de programas. Simplemente convierte los datos que recibe de la placa CPU principal en señales de video. Su extracción y reemplazo no requiere copia de seguridad de datos específica para esta placa.
Sin embargo, si la placa se está reemplazando como parte de un reemplazo más amplio de la placa CPU principal, todos los parámetros de máquina, programas y datos de la escalera PMC deben respaldarse desde el CNC antes de manipular la placa principal. El reemplazo de la PCB de pantalla en sí mismo no es destructivo para ningún dato almacenado.
P5: ¿Qué precauciones se deben tomar al reemplazar la A20B-3300-0091?
Apague completamente la máquina y espere a que el bus de CC (si hay amplificadores de husillo o servo conectados) se descargue antes de abrir el panel del operador. La PCB de pantalla se accede desde la parte trasera de la unidad LCD/MDI — típicamente retirando la cubierta trasera de la carcasa del panel de control.
La PCB se conecta a través de un conector de borde de backplane y puede estar asegurada por uno o dos tornillos. Las precauciones ESD (pulsera antiestática, alfombrilla antiestática) son esenciales al manipular la placa.
Asegúrese de que todas las orientaciones de los conectores coincidan antes de insertar la placa de reemplazo — una inserción incorrecta en el backplane puede dañar los pines del conector. Encienda y confirme la funcionalidad de la pantalla de caracteres antes de cerrar el panel.
