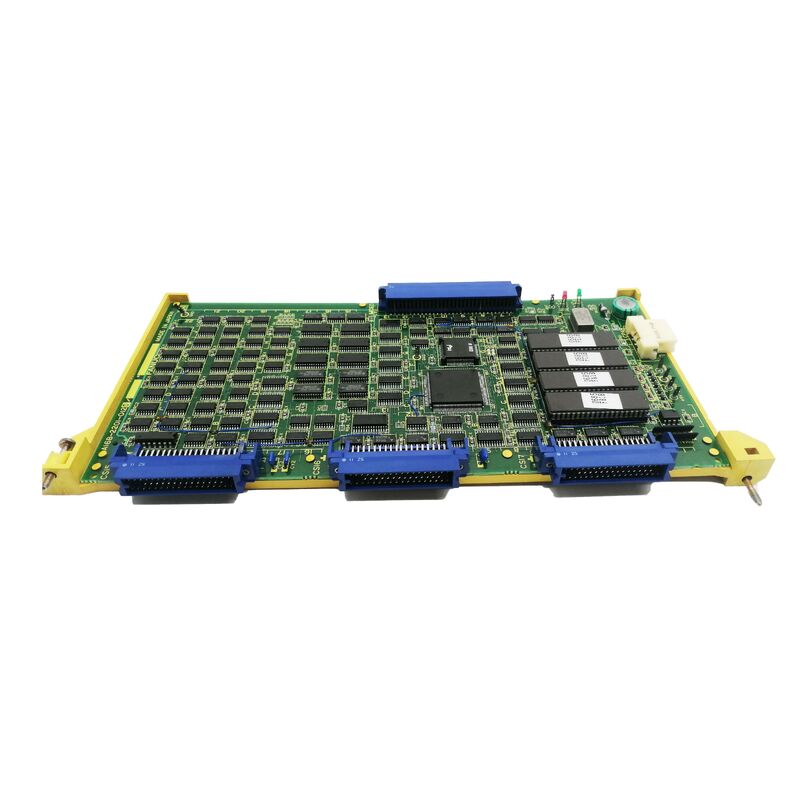

A16B-2200-0350 Fanuc placa de PCB A16B22000350 AI6B-22OO-O35O

A16B-2200-0350 ∙ FANUC Serie 0-C 9 pulgadas Color CRT Alta Resolución de la Junta Gráfica

Color y Alta Resolución Un paso por encima de la pantalla estándar 0-C

La pantalla estándar del operador CNC de la serie 0-C de FANUC era monocromática, adecuada para la visualización de programas, la edición de parámetros y el diagnóstico básico.pero limitado en su capacidad para presentar información gráfica con diferenciación visual. El A16B-2200-0350 proporciona la actualización "GRAFICOS 9 INCH CRT COLOR HI RESOLUTION" para los sistemas CNC de la Serie 0-C. Esta es una mejora significativa en tres aspectos:

Display de color:El color agrega una codificación visual a la interfaz CNC. La información de estado, los mensajes de alarma, las posiciones de los ejes y las pantallas gráficas pueden usar el color para distinguir categorías Texto de alarma en rojoEl color reduce la carga cognitiva del operador para leer la pantalla CNC rápidamente en condiciones de producción.9 pulgadas

- ¿Cuál es el problema?El tamaño de la pantalla de 9 pulgadas proporciona más área de visualización que las alternativas de CRT más pequeñas ­ adaptando más líneas de programa, más campos de parámetros,o gráficos más grandes dentro del área de visualización del operador sin necesidad de desplazamiento constante.

Alta resolución:Una mayor densidad de píxeles en la pantalla CRT da caracteres más nítidos, líneas gráficas más limpias,y texto pequeño más legible particularmente beneficioso cuando se visualizan listados de programas densos o pantallas de diagnóstico de grano fino.

Información clave sobre el producto

Compatibilidad cruzada ️ 0C, 0F y 00C

La descripción "#0C/F/00C" identifica tres variantes CNC de la Serie 0 que utilizan el A16B-2200-0350:

Serie 0-C:La generación CNC de la serie 0 se utiliza en centros de mecanizado (0-MC, 0-MD), centros de torneado (0-TC, 0-TD) y máquinas de rectificación.

Sección 0-F:Una configuración posterior de la línea Serie 0, que representa hardware evolucionado dentro de la misma familia de plataformas.

Serie 00C:Una designación de configuración relacionada dentro de la arquitectura CNC de la Serie 0, el prefijo "00" que identifica una variante de sistema específica.Esta compatibilidad cruzada significa que el A16B-2200-0350 sirve múltiples configuraciones de la familia Serie 0 ′′ una placa gráfica abarca el rango de 0-C, 0-F y 00C.

Escenarios de aplicación

Falla de los gráficos en color CNC 0-MC:La pantalla de color de un centro de mecanizado de la serie 0-MC de FANUC falla el panel del operador no muestra ninguna imagen o salida de color dañada.Reemplazo restaura la pantalla de alta resolución a todo color.Actualización de la pantalla CNC 0-TD:Un centro de giro de la Serie 0-TD originalmente especificado sin gráficos en color recibe el A16B-2200-0350 como una actualización añadiendo color y alta resolución a su monitor CRT de 9 pulgadas existente.

Preguntas frecuentes

P1: ¿Qué modelos CNC están cubiertos por la notación de compatibilidad "#0C/F/00C"?

Los prefijos # en las descripciones de las piezas FANUC identifican las variantes de compatibilidad. "0C" se refiere a las variantes de la serie 0-C (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF); "F" se refiere a las variantes de la serie 0-F;"00C" se refiere a la configuración de la serie 00CLos tres comparten la misma ranura de placa gráfica A16B-2200 y el mismo estándar de interfaz de video, lo que permite que el A16B-2200-0350 sirva a los tres desde un solo número de pieza.

P2: ¿Es el A16B-2200-0350 para el panel del operador CRT o una pantalla de monitoreo separada?

El A16B-2200-0350 sirve el panel del operador del CNC CRT la pantalla a color de 9 pulgadas integrada en o adyacente a la unidad de teclado MDI que es la interfaz CNC principal del operador.Esto no es una pantalla de monitoreo de la máquina o una pantalla separada es la pantalla de interfaz del operador central de CNC.

P3: ¿Se puede instalar A16B-2200-0350 en una serie 0-C que actualmente tenga una placa gráfica monocroma?

La sustitución de una placa gráfica monocromática por la del color A16B-2200-0350 también requiere un monitor CRT de color compatible de 9 pulgadas. Una placa CRT monocromática no responde correctamente a las señales de vídeo en color.Confirmar que el monitor existente es un tipo de color antes de montar A16B-2200-0350Es posible que se necesite una actualización del monitor junto con la placa gráfica.

P4: ¿La sustitución de A16B-2200-0350 afecta a los parámetros o programas de CNC?

No. Los parámetros y programas de CNC residen en los módulos SRAM y FROM de la placa principal de la CPU. La placa gráfica no contiene datos de CNC almacenados.
