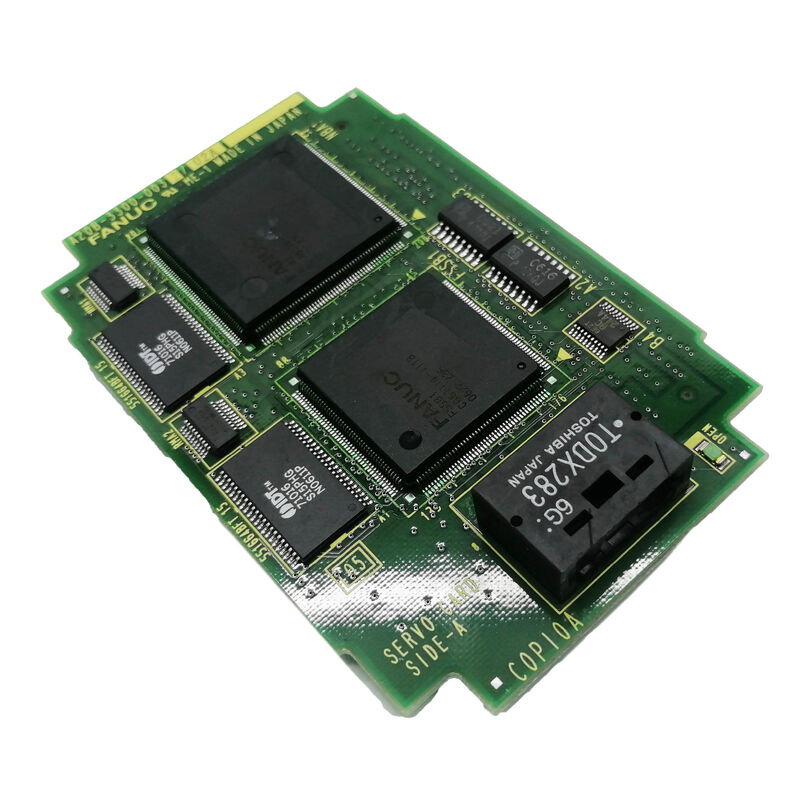

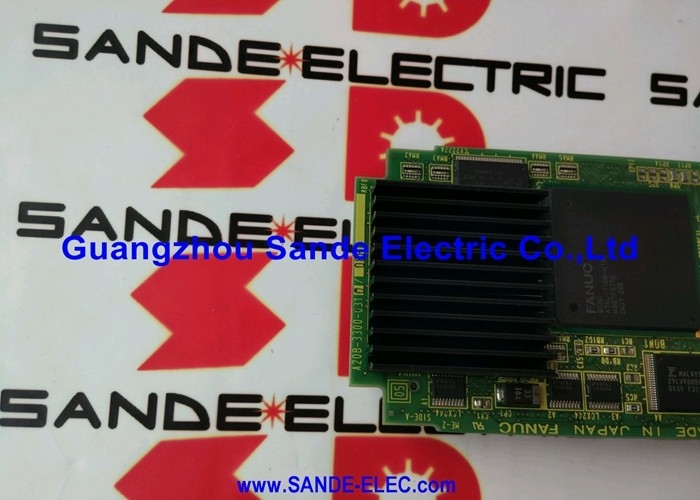

A20B-3300-0070 | Módulo de CPU FANUC Intel 486DX2 de 66 MHz — Tarjeta de CPU CNC F20i / F21i / 16i / 18i / 21i

Intel 486DX2 a 66 MHz: el núcleo de procesamiento

El A20B-3300-0070 lleva un procesador Intel 486DX2 como unidad central de procesamiento. El 486DX2 utiliza una técnica de duplicación de reloj: el núcleo interno del procesador funciona a 66 MHz mientras que su interfaz de bus externo funciona a 33 MHz. La designación "DX2" refleja esta duplicación: DX es la variante 486 equipada con punto flotante y 2 indica el multiplicador de reloj interno 2×.

En un contexto de CNC, 66 MHz representa una importante capacidad de procesamiento para la generación de CNC en la que opera esta tarjeta. Las tareas en tiempo real del CNC (cálculos de interpolación, cierre de bucle de servo, anticipación de bloques de programa, ejecución de escalera de PMC) se ejecutan en este núcleo de CPU. La velocidad de reloj de 66 MHz proporciona suficiente margen para ejecutar estas tareas dentro de los ajustados plazos en tiempo real que impone el CNC.

Especificaciones clave

Interfaces de memoria: SRAM, DRAM y Flash

El A20B-3300-0070 admite tres tipos de interfaz de memoria, cada una de las cuales cumple una función diferente en el sistema CNC:

Flash (DESDE – Memoria Flash de sólo lectura):Almacena el software del sistema CNC, los parámetros de los servos y los programas de mecanizado en forma no volátil. Flash conserva su contenido indefinidamente sin energía. Esta es la capa de almacenamiento a largo plazo: la imagen del sistema CNC que restaura el funcionamiento después del ciclo de encendido.

SRAM:La RAM estática respaldada por batería almacena programas y parámetros que el operador modifica durante el funcionamiento normal de la máquina: compensaciones de trabajo, compensaciones de herramientas, parámetros de la máquina y datos registrados durante la configuración. SRAM necesita la batería de respaldo para retener los datos durante el apagado. El acceso a SRAM es rápido y permite que el CNC lea y escriba estas configuraciones rápidamente durante la operación.

DRACMA:La RAM dinámica proporciona la memoria de trabajo principal para la ejecución activa del programa de la CPU: el búfer donde se ejecutan los bloques del programa, los resultados de los cálculos y el estado de ejecución del sistema operativo durante la operación. La DRAM es volátil y no requiere respaldo de batería porque su contenido se recarga en cada encendido desde flash y SRAM.

Escenarios de aplicación

Fallo de la CPU del CNC:Un centro de mecanizado Serie 16i no completa su secuencia de inicio y muestra una alarma relacionada con el módulo de CPU. Después de descartar problemas con el módulo de memoria, la tarjeta CPU A20B-3300-0070 se identifica como el componente fallido. El reemplazo restaura el arranque y funcionamiento normales del CNC.

Restauración del controlador F21i:Una unidad CNC F21i con un procesador inoperativo se restaura instalando un A20B-3300-0070 probado. El CNC recarga el software de su sistema desde la memoria flash y reanuda el funcionamiento normal con el conjunto de parámetros anterior.

Repuesto de CPU de taller:Un departamento de mantenimiento de máquinas herramienta mantiene un A20B-3300-0070 como repuesto de taller para unidades CNC de la serie i, lo que permite un reemplazo rápido del módulo de CPU en cualquier CNC 16i, 18i o 21i de su planta sin esperar la adquisición de componentes.

Preguntas frecuentes

P1: ¿El A20B-3300-0070 funciona en todos los sistemas 16i, 18i y 21i, o solo en revisiones de hardware específicas?

El A20B-3300-0070 está confirmado para el hardware Modelo A de i-generación. Las revisiones de hardware posteriores de las series 16i/18i/21i utilizan placas principales actualizadas que pueden requerir diferentes versiones de tarjetas de CPU. Verificar la generación de hardware del CNC de destino desde su pantalla de información del sistema (menú de diagnóstico) antes del montaje. La designación de tarjeta F20i/F21i en la descripción del producto identifica la generación FANUC Serie 20/21 como el objetivo principal, con compatibilidad 16i y 18i como aplicaciones cruzadas confirmadas.

P2: ¿Se conservan los parámetros del CNC cuando se reemplaza la tarjeta CPU A20B-3300-0070?

Los parámetros del CNC se almacenan en SRAM (con respaldo de batería) y en la memoria Flash en la placa principal y en los módulos de memoria, no en la propia tarjeta CPU. Reemplazar la tarjeta CPU no elimina los parámetros del CNC siempre que la batería SRAM esté en buen estado y los módulos flash permanezcan instalados. Sin embargo, siempre realice una copia de seguridad completa de los parámetros antes de reemplazar cualquier placa. Si el sistema no arranca después del reemplazo de la CPU, es posible que sea necesario restaurar los parámetros y el software CNC desde el medio de respaldo.

P3: ¿Cuál es la importancia del rendimiento del procesador 486DX2 para aplicaciones CNC?

Para las tareas de CNC que maneja este procesador (interpolación, cierre de bucle servo a velocidades inferiores a milisegundos, ejecución de programas PMC y almacenamiento en búfer de anticipación), 66 MHz proporciona el ancho de banda de cálculo necesario para un contorneado multieje fluido y un mecanizado de alta velocidad de avance. La unidad de punto flotante (FPU) integrada del DX2 acelera los cálculos trigonométricos en interpolación circular y helicoidal. Para la generación de máquinas herramienta a las que sirven estos sistemas CNC, el rendimiento del 486DX2 se adapta bien a los requisitos en tiempo real del CNC.

P4: ¿Se puede actualizar el A20B-3300-0070 a un procesador más rápido?

No. La tarjeta CPU está diseñada según la temporización, la interfaz de bus y los niveles de señal específicos del Intel 486DX2. Instalar un tipo de procesador diferente (un Pentium, 486DX4 o cualquier otro) requeriría una tarjeta CPU diferente diseñada para la arquitectura de bus de ese procesador. Las actualizaciones de procesador en los sistemas CNC de FANUC se implementan reemplazando la tarjeta CPU completa por una tarjeta de generación superior, no cambiando el chip del procesador.

P5: ¿Cómo se presenta una falla A20B-3300-0070 en el CNC?

Los síntomas típicos de falla de la tarjeta CPU incluyen: el CNC no completa el inicio y muestra una alarma de CPU o del sistema; el CNC se cuelga en un punto fijo de la secuencia de arranque; el CNC funciona de manera errática: ejecuta algunas tareas incorrectamente mientras que otras parecen normales; o el CNC pasa el inicio pero genera errores de ejecución del programa inexplicables que no corresponden a fallas válidas del programa. Estos síntomas difieren de las fallas del módulo de memoria (que generalmente causan códigos de alarma específicos relacionados con SRAM, DRAM o FROM) y apuntan específicamente al núcleo de procesamiento de la CPU.
