placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2902-0670 |

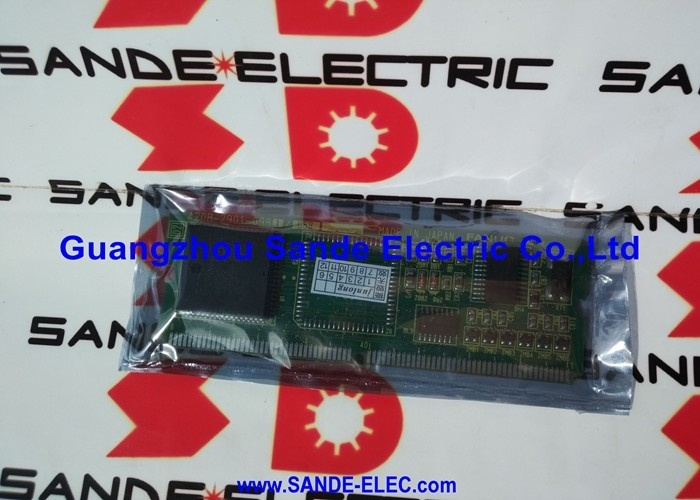

ElSe aplicará el método de cálculo de las emisiones de gases de efecto invernadero.es la placa de conducción de la fuente de alimentación dentro de la serie FANUC biSVSP FANUC's integrated combination module that places servo axis drive capability and spindle drive capability in a single compact unit.
El concepto biSVSP abordó un problema de ingeniería de paneles real: los gabinetes de accionamiento CNC tradicionales requerían módulos de servoamplificador separados (SVM) y un módulo de amplificador de husillo separado (SPM),que consumen un ancho de panel considerable y requieren conexiones de buses individuales entre ellos.
El biSVSP integra ambas funciones servoejes y huso en un solo módulo, reduciendo drásticamente la huella del panel y simplificando la topología de cableado.
Dentro de un módulo biSVSP, tres placas de circuito impreso distintas trabajan juntas en una disposición física y eléctrica definida.Comunicación CNC (FSSB o similar), y la lógica de control eje/huso.
La placa de cableado proporciona los puntos de interfaz de conector para cables externos potencia del motor, retroalimentación del codificador, señales de control.La placa de potencia de la que el A20B-2902-0670 es la sección del conductor maneja la conversión de potencia real: recepción de la entrada de CA de tres fases, generación del bus de CC, conmutación de los módulos IGBT para servo y salidas de husillo,y suministrando los rieles de corriente continua regulados de bajo voltaje para las placas de control y cableado.
El A20B-2902-0670 es específicamente la sección del conductor de este conjunto de la placa de alimentación, la parte que lleva los circuitos de accionamiento de la puerta, los circuitos de alimentación de nivel lógico,y la interfaz entre el hardware de conversión de potencia y las señales de control del PCB de control.
No es la placa de potencia completa (que lleva los IGBT y el rectificador);es el conductor PCB montado en la placa de alimentación que une el dominio de control digital de bajo voltaje y el dominio de conmutación de alta potencia.
| Parámetro | Valor |
|---|---|
| Función | PCB del controlador de alimentación |
| Serie de módulos | BiSVSP (A06B-6134-HXXX) |
| Rango de aplicaciones | SVSP-40/40-15i a servo/eje triple |
| Posición de la Junta | Sección de potencia del conjunto biSVSP |
| Interfaz | Control de la PCB + potencia de la etapa IGBT |
| Estatus de las personas | Repuestos descontinuados |
| Origen | Japón |
La arquitectura de tres placas del módulo biSVSP está más estrechamente integrada que la arquitectura de dos placas de los módulos Alpha SVM y SPM anteriores.
En el Alpha SVM2 (A06B-6079), por ejemplo, reemplazar la tarjeta superior (A20B-2001-0931) es un intercambio sencillo porque las tarjetas superior y base son mecánica y eléctricamente independientes.
En el biSVSP, las tres placas comparten rutas de señal y planos de potencia que se interconectan a través de conectores de plano trasero,y el diseño físico del módulo A06B-6134 es más compacto, lo que hace que la identificación y el reemplazo de las placas individuales sean más complejos.
Esta integración es la razón por la que algunos centros de reparación especializados prefieren mantener el biSVSP como una unidad completa, cambiando todo el módulo A06B-6134 en lugar de reemplazar las placas individuales.
Cuando un módulo biSVSP se devuelve a un centro de reparación, el técnico tiene acceso al conjunto completo, puede realizar mediciones de diagnóstico en todas las interfaces simultáneamente en un equipo de ensayo,y puede reemplazar cualquier tablero o componente que haya fallado.
La placa de conducción A20B-2902-0670 dentro de la sección de potencia es uno de los subconjuntos reemplazables identificables dentro de este proceso de reparación.
Dentro de la sección de potencia del biSVSP, el PCB conductor A20B-2902-0670 realiza funciones que son esenciales tanto para los canales de salida del servo como del husillo:
Generación de señal de accionamiento de la puerta:The IGBT modules in the biSVSP's servo and spindle output stages require gate drive signals — precise timed pulses at the correct voltage level — to switch on and off at the correct phase in the PWM cycle.
Los circuitos de accionamiento de la puerta en el conductor PCB traducen las señales PWM de baja potencia de la placa de control en la de mayor voltaje,pulsos de corriente más alta necesarios para cambiar de forma confiable las puertas IGBT a las velocidades requeridas para el control del motor (normalmente 2?? 8 kHz frecuencia portadora).
Fuente de alimentación aislada para conductores de compuertas:Driving IGBT gates in a half-bridge or full-bridge configuration requires bootstrap or isolated power supplies — each IGBT gate drive circuit needs a local power supply referenced to its own emitter potential, que flota a diferentes potenciales durante el cambio.
El conductor de PCB lleva los circuitos de alimentación aislados (generalmente pequeños transformadores de alta frecuencia o circuitos de bomba de carga) que proporcionan estos suministros de accionamiento de puertas flotantes.
Enrutamiento de señales de bloqueo y protección:El conductor de PCB lleva el control del relé de carga, DC bus de pre-carga de la lógica habilitar, la lógica de viaje de sobrecorriente,y las señales de activación/desactivación que permiten a la placa de control secuenciar de forma segura la sección de alimentación durante el arranque, el funcionamiento normal y las condiciones de falla.
La integración del módulo biSVSP lo hizo particularmente atractivo para los tornos CNC y los centros de mecanizado más pequeños, donde la potencia de accionamiento combinado en el gabinete eléctrico es limitada.
Un torno CNC típico de dos ejes (servoejes X y Z, más un huso) podría ser servido por un solo módulo biSVSP 1 caja, una conexión de entrada CA, un bus CC,un ventilador contra la disposición tradicional de dos módulos SVM y un SPM que ocuparía tres veces el ancho del panel.
La serie A06B-6134 biSVSP cubre una gama de combinaciones de servo/torno de corriente,desde el SVSP-40/40-15i más pequeño (donde "40/40" describe dos ejes de servo y "15i" la corriente nominal del husillo) a través de combinaciones de triple servo/husillo que sirven a tres ejes de servo y un husillo.
The A20B-2902-0670 driver board is common across this range of configurations — its gate drive and power supply circuits are fundamentally the same regardless of the specific current rating of the IGBT stage it drives.
P1: ¿Se debe ordenar el A20B-2902-0670 por separado o es mejor cambiar el módulo completo A06B-6134?
Para la mayoría de los escenarios de mantenimiento, un intercambio completo del módulo (enviar el A06B-6134 fallido a un centro de reparación y recibir un reemplazo probado) es el enfoque de menor riesgo.
La integración estrecha de la placa del biSVSP significa que diagnosticar qué placa específica ha fallado requiere acceso a la plataforma de pruebas que la mayoría de los equipos de mantenimiento de producción no tienen en el sitio.
If the A20B-2902-0670 has been positively identified as the faulty board by a specialist who has the test equipment — and if the remaining boards in the module are confirmed serviceable — ordering the driver board alone is the lower-cost path.
Sin esta certeza de diagnóstico, el montaje de una placa de conductor de reemplazo en un conjunto con un fallo no detectado en la placa de control o la placa de cableado resulta en un segundo módulo defectuoso.
P2: ¿Cuáles son los síntomas típicos de falla en un módulo biSVSP que sugieren que la placa del controlador de potencia (A20B-2902-0670) ha fallado?
Las fallas en la placa del controlador de potencia suelen presentarse como: falla del módulo para energizar el bus de CC (el relé de carga del bus de CC no se cierra, o el circuito de precarga no puede aumentar el voltaje del bus,sugiriendo que el circuito de control del relé de carga de la placa del conductor ha fallado); uno o varios canales de salida de servo o huso que producen corriente incorrecta o ninguna corriente del motor a pesar de los comandos de control correctos (lo que sugiere una falla del circuito de accionamiento de la puerta para las patas IGBT afectadas);o alarmas de sobrevoltaje/sobrecorriente que se correlacionan con eventos específicos de conmutación de potencia y no responden al ajuste de parámetros.
Contraste esto con los fallos de la placa de control (errores de comunicación FSSB, errores de codificador) y los fallos de la placa de cableado (problemas específicos del conector que afectan la integridad de la señal en cables específicos).
P3: ¿Puede el módulo biSVSP funcionar temporalmente con función de servo únicamente si falla la sección del conductor del eje, o viceversa?
No. Porque los tres canales de salida (servo ejes y huso) comparten la placa de alimentación común, bus de CC, y el controlador de energía PCB,un fallo en cualquier sección de la placa del controlador de potencia normalmente desactiva todo el módulo.
El biSVSP no está diseñado para un funcionamiento degradado con gracia con fallo parcial de la placa. Su integración intercambia la flexibilidad operacional por la compacidad.
Un fallo en el PCB del controlador que desactiva la salida del husillo también impide que los servoejes funcionen de manera segura,porque la protección y la lógica de bloqueo son comunes en todos los canales de la placa del conductor.
P4: ¿Cuáles son los componentes más propensos a fallar en el A20B-2902-0670 en módulos biSVSP de largo servicio?
En los módulos biSVSP de servicio extendido (10 años o más), los componentes que más comúnmente fallan en la placa del conductor son: condensadores electrolíticos en los circuitos de alimentación auxiliares (pérdida de capacidad relacionada con la edad, pérdida de capacidad de la red de alimentación)Aumento de la RSE, y eventual ventilación de electrolitos); optoacopladores en las barreras de aislamiento entre las señales de control y los circuitos de accionamiento de la puerta (degradan a través del envejecimiento del LED en el transmisor del optoacoplador,aumentando la constante de tiempo de la barrera de aislamiento y causando distorsiones de tiempo de accionamiento de la puerta a frecuencias de conmutación más altas); y pequeños transistores de señal e IC en el circuito de control del relé de carga, que pueden fallar debido a la tensión térmica en módulos montados en lugares mal ventilados.
Una sustitución completa de los componentes, centrada en estas áreas, realizada por un especialista, restablece sustancialmente la fiabilidad de la placa del conductor.
P5: ¿Cuáles son las precauciones necesarias cuando la placa A20B-2902-0670 se encuentra dentro de un módulo que debe abrirse para su inspección o reparación?
Los condensadores de bus de CC del módulo biSVSP retienen voltajes peligrosos (potencialmente 300~600V DC dependiendo del voltaje de alimentación) durante varios minutos después de que se retira la energía CA.
Antes de abrir el módulo para cualquier inspección o extracción del tablero, confirmar que el bus de CC se ha descargado por completo observando el LED de "carga" en la cara del módulo (debe apagarse),y luego medir las terminales del bus de CC con un medidor de voltaje nominal.
Durante esta verificación se requerirá equipo de protección personal (guantes aislantes adecuados para la tensión, protección ocular).Se requieren precauciones adicionales de ESD siempre que las placas electrónicas de control estén expuestas, ya que la placa del controlador lleva IC de accionamiento de puertas CMOS que son sensibles a la descarga electrostática.
