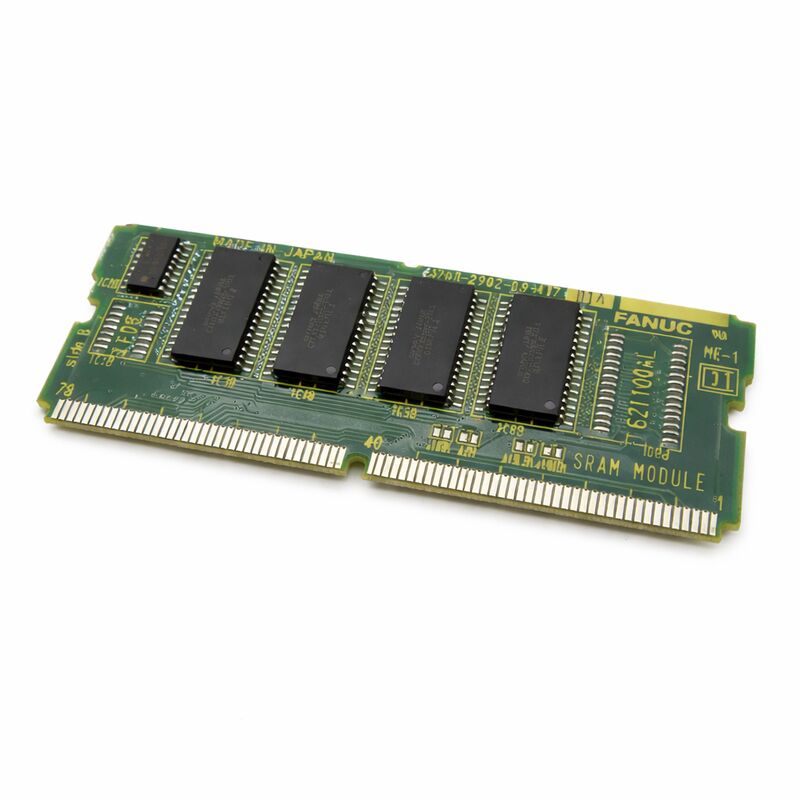

FANUC A20B-2902-0501 ∙ 8MB FROM + 256K SRAM Módulo de memoria combinado ∙ Serie 16 / 18 / 21 CNC

Número de la parte:A20B-2902-0501 Las condiciones de los servicios de seguridad

El fabricante:Corporación FANUC (Japón)

Tipo de producto:Módulo de memoria FROM + SRAM combinado (placa hija SMD)

Dos tipos de memoria, dos trabajos diferentes

El A20B-2902-0501 integra dos tipos de memoria funcionalmente distintos en una sola placa hija SMD,y comprender la diferencia entre ellos es esencial para las decisiones correctas de mantenimiento y reemplazo.

Desde (Flash ROM 8 MB):Almacena todo lo que el CNC necesita para arrancar y ejecutar el software del sistema operativo, los programas de escalera PMC y el software de aplicaciones de construcción de máquinas.su contenido sobrevive a la pérdida completa de energíaUn módulo de reemplazo en blanco tiene vacío el software CNC y la escalera PMC debe recargarse desde la copia de seguridad antes de que la máquina pueda funcionar.El fallo de FROM se presenta generalmente como un error de suma de comprobación en el arranque o un fallo de inicio persistente.

SRAM (256 KB Almacena los datos que cambian durante el uso normal de la máquina, los parámetros de desplazamiento de herramientas, tablas de desplazamiento de coordenadas de trabajo y registros de uso de herramientas.que es lo que proporciona la batería de respaldoCuando el voltaje de la batería cae por debajo del umbral de retención, se pierde el contenido de la SRAM. Los controladores FANUC generan una advertencia de baja batería mucho antes de este punto.Reemplazar la batería con el controlador encendido ?? sustituir con la energía apagada, o ignorar la advertencia hasta que la batería esté muerta, significa restaurar todos los parámetros y desplazamientos de la copia de seguridad.

Las dos secciones son eléctricamente independientes: las alarmas FROM (suma de comprobación, fallo de arranque) apuntan a la sección FROM; las alarmas SRAM (pérdida de parámetros,advertencia de la batería antes de la corrupción de los datos) apuntar a la sección de SRAM y la batería.

Consideraciones de sustitución

Una nueva A20B-2902-0501 llega con FROM en blanco y SRAM en blanco antes de que la máquina pueda funcionar, el software CNC debe ser recargado en el FROM, y todos los parámetros, desplazamientos,y las coordenadas de trabajo deben ser restauradas desde la copia de seguridad. Una copia de seguridad completa de los datos antes de cualquier trabajo de módulo de memoria no es opcional es la única manera de recuperar la configuración de la máquina si el módulo original falla de una manera que impide su lectura.

Verifique la compatibilidad del módulo FROM antes de sustituir: el A20B-2902-0501 tiene 8 MB de FROM. La variante -0341 tiene 4 MB.La imagen de software cargada debe coincidir con la capacidad del módulo .

Especificaciones clave

Preguntas frecuentes

P1: El CNC muestra un error de suma de comprobación FROM al encender y no puede completar el inicio. ¿El módulo está defectuoso?

Los errores persistentes de suma de comprobación de FROM en múltiples ciclos de alimentación indican un FROM dañado o fallido.Si el módulo rechaza la escritura o los errores persisten después de una escritura exitosa, el hardware FROM ha fallado y el módulo necesita reemplazo.

P2: El controlador muestra una advertencia de batería baja. ¿Qué tan urgente es la necesidad de reemplazar la batería?

La advertencia aparece antes de que la batería alcance el umbral crítico de retención, lo que generalmente permite días o semanas de operación continua, dependiendo de la edad de la batería y la temperatura del gabinete.No esperes.. Reemplazar la batería con el controlador encendido para que el contenido de SRAM se mantenga a través del intercambio de la batería.

P3: Después de montar un nuevo módulo, la máquina muestra errores de parámetros y todos los desplazamientos son cero. ¿Es esto normal?

Sí, un nuevo módulo llega con SRAM en blanco. Todos los parámetros, desplazamientos de herramientas y coordenadas de trabajo deben ser restaurados de la copia de seguridad tomada antes de que el módulo fuera removido.Este es el resultado esperado y subraya por qué la copia de seguridad debe tomarse antes de, no después, el módulo falla por completo.

P4: ¿Puede el A20B-2902-0501 (8 MB FROM) reemplazar al A20B-2902-0341 (4 MB FROM) en una serie 16-C?

La imagen de software cargada debe tener el tamaño para la capacidad FROM del módulo, y el controlador debe soportar la variante de 8 MB.Consulte la documentación de mantenimiento de la serie 16-C para las opciones de módulos FROM compatibles antes de sustituir una capacidad diferente.

P5: Los datos de SRAM se perdieron durante una interrupción de energía a pesar de que la batería probó bien. ¿Qué otra cosa podría causar esto?

Posibles causas de una célula de batería de buena calidad confirmada: una conexión rota en el circuito de respaldo de la batería del módulo (el voltaje de la célula es correcto pero la trayectoria del circuito está abierta),una caída de potencia excepcionalmente rápida que llevó el suministro de SRAM por debajo del voltaje de retención más rápido de lo que la batería podía responderInspeccione los contactos de los conectores del módulo y las conexiones de soldadura del circuito de la batería.
