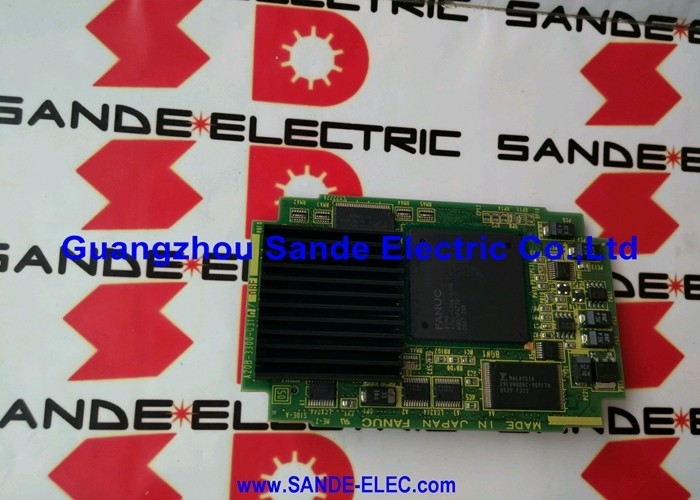

FANUC A20B-2902-0490 | Módulo de Control CRT HSSB — Serie 16-C / 18-C, Origen Japón

Número de pieza: A20B-2902-0490

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Módulo de Control CRT HSSB (Placa hija de bus serie de alta velocidad)

Serie de la placa: A20B-2902

Sistemas compatibles: FANUC Serie 16-C, 18-C y compatibles

Descripción general

El A20B-2902-0490 es el módulo de control CRT HSSB para los sistemas CNC FANUC Serie 16-C y 18-C. HSSB significa Bus Serie de Alta Velocidad — la arquitectura de comunicación que FANUC utilizaba para conectar la unidad de control CNC a dispositivos periféricos, incluida la pantalla CRT.

Este módulo es la interfaz que hace que esa conexión funcione. Se conecta directamente a la placa CPU principal del controlador Serie 16/18 Modelo C y maneja la ruta de señal entre el procesador CNC y el sistema de visualización.

Sin esta placa, la función de visualización CRT está ausente.

El CNC puede operar internamente, pero la pantalla del panel del operador no recibirá datos ni renderizará la pantalla del CNC correctamente. En sistemas configurados con un monitor CRT, esta placa es el hardware que permite al operador ver lo que está haciendo el CNC.

La serie A20B-2902 es la familia de placas hijas enchufables de FANUC para la plataforma CPU principal de la Serie 16/18.

La variante -0490 maneja específicamente la salida del bus serie de alta velocidad al CRT. Aporta capacidad de comunicación de pantalla al controlador sin requerir una placa de interfaz de pantalla separada en el rack del controlador — la función está integrada en la placa CPU principal a través de este módulo enchufable.

Especificaciones clave

HSSB — La Arquitectura de Comunicación de Pantalla

Los primeros controladores CNC FANUC de las series i y C separaban la electrónica de control de la unidad de visualización y MDI.

Las dos unidades estaban conectadas por un bus serie de alta velocidad en lugar de los métodos de interfaz paralela más antiguos. HSSB era el estándar para esta conexión en la plataforma Serie 16/18.

Permitía que un solo cable transportara datos de pantalla, entrada de teclado y señales de control entre el controlador y la estación del operador.

El A20B-2902-0490 proporciona el hardware del lado del controlador para este bus. En el lado de la unidad de visualización, una placa o circuito de interfaz coincidente procesa los datos serie entrantes y controla el CRT. Los dos extremos del enlace HSSB deben ser compatibles.

Reemplazar solo el módulo del lado del controlador mientras el hardware del lado de la pantalla tiene un fallo no restaurará la función de visualización, y viceversa.

El enfoque del bus serie redujo la complejidad del cableado en comparación con las interfaces de pantalla paralelas.

También proporcionó cierto aislamiento eléctrico entre la unidad CRT de alto voltaje y la electrónica del controlador CNC — un beneficio en los entornos de gabinetes donde operan los controladores de máquinas herramienta.

Función de Pantalla de Texto y Gráficos CRT

En los controladores Serie 16-C y 18-C, la pantalla cumple múltiples funciones. Muestra el estado del CNC, el programa activo, las posiciones de los ejes, los parámetros, las alarmas y las visualizaciones gráficas de la trayectoria de la herramienta donde la opción está instalada.

Todo este contenido de pantalla fluye desde el procesador CNC al CRT a través del enlace HSSB gestionado por el A20B-2902-0490.

La visualización de texto es la base.

El CNC envía continuamente datos de pantalla que representan el estado actual de la pantalla — menús, valores de parámetros, texto de alarma, lecturas de posición.

El módulo de interfaz CRT en el extremo de la pantalla renderiza estos datos como caracteres y números visibles en pantalla.

Sin el módulo HSSB en el lado del controlador generando este flujo de datos, la pantalla no recibe nada.

Las funciones gráficas — si el sistema está configurado con visualización gráfica de la trayectoria de la herramienta u otras pantallas en modo gráfico — también se enrutan a través del mismo enlace HSSB. El módulo del lado del controlador maneja la salida de datos de texto y gráficos según lo definido por el software CNC.

Diseño e Instalación Enchufable

El A20B-2902-0490 se monta directamente en la placa CPU principal del controlador Serie 16/18 Modelo C. Utiliza la interfaz estándar de placa hija SMD de la serie A20B-2902.

La placa se conecta a través de un zócalo dedicado en la PCB de la CPU principal y no requiere cableado separado dentro del gabinete del controlador.

Este enfoque de integración mantiene el cableado interno del controlador al mínimo.

Toda la función de salida HSSB está autocontenida en la placa hija.

Si la placa falla, el módulo se retira y se reemplaza sin perturbar otras placas en el controlador.

La PCB de la CPU principal, los módulos de memoria, el módulo PMC y otras placas hijas permanecen intactos.

Después de la instalación, generalmente no se requiere reconfiguración de software — la placa proporciona una función de hardware que el software CNC ya espera que esté presente en un sistema correctamente configurado.

Preguntas frecuentes

P1: La pantalla CRT está en blanco al encender. Todas las demás funciones del CNC parecen normales. ¿Es el A20B-2902-0490 el culpable?

Una pantalla en blanco con operación normal del CNC es consistente con una falla de comunicación HSSB — ya sea el módulo del lado del controlador (esta placa) o la interfaz del lado de la pantalla ha fallado.

Orden de diagnóstico de intercambio: confirme que la unidad CRT en sí se enciende (sus propios indicadores o retroiluminación), luego verifique el cable HSSB en busca de daños o conexiones sueltas en ambos extremos.

Si el cable y la unidad de visualización están en orden, el A20B-2902-0490 se convierte en el principal sospechoso.

P2: La pantalla muestra caracteres corruptos o pantallas incompletas. ¿Podría el módulo HSSB causar esto?

Una salida de pantalla corrupta o parcial indica datos corruptos en el enlace serie. Esto puede originarse en el transmisor (el A20B-2902-0490), el cable (captación de ruido, conductores dañados) o el receptor en el extremo de la pantalla.

Comience con el cable — los cables HSSB en entornos de máquinas herramienta acumulan desgaste mecánico en los conectores y a lo largo de las secciones flexibles. Un cable dañado produce exactamente este síntoma.

Reemplace o pruebe el cable antes de concluir que el módulo está defectuoso.

P3: Se reemplazó el módulo y la pantalla funciona, pero solo en modo texto — la visualización gráfica de la trayectoria de la herramienta está ausente. ¿Es esta la placa?

La visualización gráfica de la trayectoria de la herramienta requiere la opción FANUC apropiada para ser cargada y habilitada en el software.

El módulo HSSB proporciona la ruta de comunicación física para todo el contenido de la pantalla, pero la opción de visualización gráfica debe instalarse por separado en la FROM del CNC y habilitarse a través de parámetros.

Una opción gráfica faltante o deshabilitada produce exactamente este síntoma independientemente del hardware de visualización.

P4: ¿Son intercambiables todas las revisiones de A20B-2902-0490?

Los sufijos de revisión en las placas hijas FANUC (por ejemplo, /01A, /02A) indican revisiones de producción que pueden abordar cambios de fabricación o de componentes. En la mayoría de los casos, las revisiones posteriores son compatibles con versiones anteriores.

Sin embargo, si se especifica una revisión particular en la documentación de servicio de la máquina, utilice esa revisión a menos que se confirme lo contrario.

El sufijo /02A observado en algunas listas de productos indica una revisión específica dentro de esta familia de números de pieza.

P5: La máquina Serie 16-C ha estado funcionando bien. La pantalla CRT comenzó a parpadear y luego se puso en blanco. ¿Qué se debe verificar antes de reemplazar el módulo HSSB?

Una pantalla que se degrada de parpadeo a negro es más típicamente una falla de la unidad de visualización (envejecimiento del tubo CRT, falla del inversor o falla de la fuente de alimentación en la pantalla) o una falla del cable que una falla del módulo HSSB en el controlador.

El módulo HSSB o funciona o no funciona — la degradación gradual no es característica de las placas de interfaz digital.

Verifique la fuente de alimentación de la unidad de visualización y la condición del tubo CRT primero.
