FANUC A20B-2902-0470 | Módulo de Control de Panel Táctil PCB — Interfaz HMI CNC, Origen Japón
Número de Parte: A20B-2902-0470
Fabricante: FANUC Corporation (Japón)
Tipo de Producto: Módulo de Control de Panel Táctil PCB
Serie de Placa: A20B-2902
Aplicación: Sistemas de Control CNC FANUC — Interfaz de Operador
Descripción General

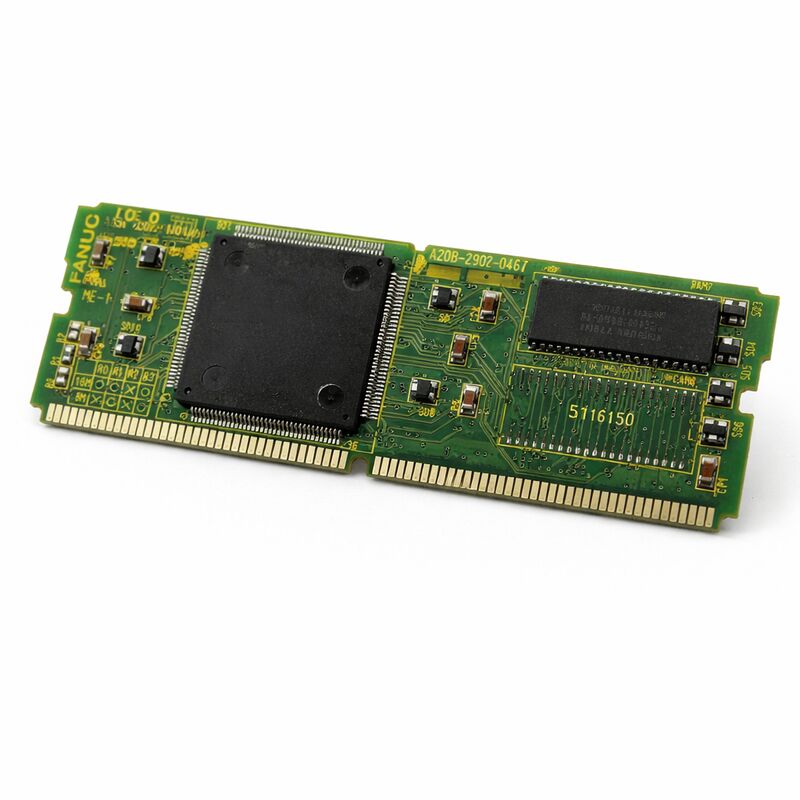

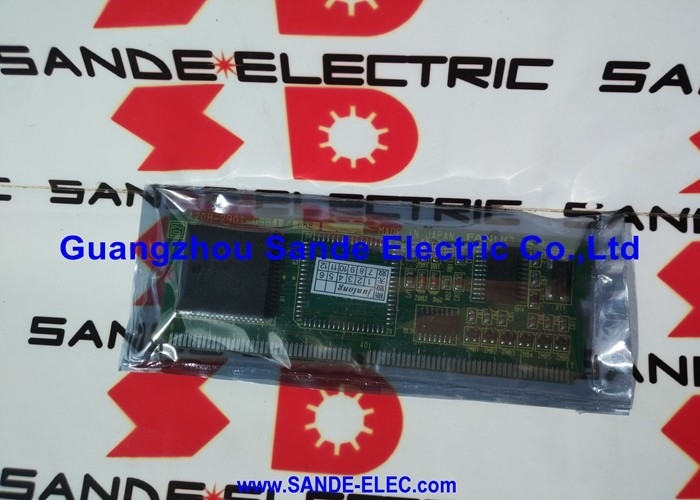

El A20B-2902-0470 es una PCB de módulo de control de panel táctil de la serie A20B-2902 de FANUC.
Integra la circuitería de detección táctil y lógica de control que permite la interacción del operador a través de una interfaz de pantalla táctil en los sistemas de control CNC FANUC.
Esta placa es la capa de hardware que traduce el contacto de un dedo en la superficie de la pantalla en un comando sobre el cual el controlador CNC puede actuar.
Las interfaces de panel táctil en las máquinas herramienta CNC cumplen un propósito práctico más allá de la conveniencia.
Un operador que navega por menús complejos, introduce parámetros o confirma operaciones en una pantalla táctil trabaja más rápido que con un teclado tradicional en muchos escenarios.
FANUC introdujo la capacidad de panel táctil en sus plataformas CNC para soportar este estilo de interacción, y el A20B-2902-0470 es la PCB que lo hace posible en los sistemas que lo utilizan.
La placa se comunica con el procesador de control CNC, pasando datos de eventos táctiles que el software CNC interpreta como comandos del operador.
El sensor táctil físico — típicamente una superposición resistiva o capacitiva en la pantalla — se conecta a esta placa.
La lógica de control de la placa detecta el toque, procesa los datos de coordenadas y los reenvía al CNC a través de su interfaz de comunicación.
Especificaciones Clave
| Parámetro |
Valor |
| Número de Parte |
A20B-2902-0470 |
| Fabricante |
FANUC Corporation |
| Tipo de Producto |
Módulo de Control de Panel Táctil PCB |
| Serie de Placa |
A20B-2902 |
| Función |
Detección de entrada táctil, procesamiento de señales, comunicación CNC |
| Interfaz |
Interfaz Humano-Máquina (HMI) — panel táctil |
| Sistemas Compatibles |
Sistemas de control CNC FANUC con pantallas táctiles |
| Ejemplos de Aplicación |
VMC FANUC 0i-MD y plataformas CNC FANUC compatibles |
| Origen |
Japón |
| Temperatura de Operación |
0 – 55°C |
| Temperatura de Almacenamiento |
−20 – 60°C |
| Humedad |
75% HR máx. (sin condensación) |
| Condición Disponible |
Nuevo / Reacondicionado / Reparado |
Tecnología de Panel Táctil en Entornos CNC
Los entornos de máquinas herramienta CNC imponen demandas específicas a cualquier componente de interfaz.
La vibración de la estructura de la máquina, la variación de temperatura del proceso de mecanizado y del ciclo térmico en la carcasa, la niebla de refrigerante y la contaminación general de un taller activo afectan la durabilidad del equipo.
Una PCB de panel táctil para uso CNC debe operar de manera confiable en estas condiciones, no solo en entornos de laboratorio controlados.
El A20B-2902-0470 está diseñado para este entorno. Los componentes CNC de FANUC están diseñados para uso industrial — operación consistente en los extremos de temperatura de un gabinete de trabajo, resistencia al ruido eléctrico generado por los servomotores y amplificadores de husillo que comparten la misma carcasa, y rendimiento confiable durante los largos intervalos de servicio típicos de las máquinas herramienta CNC.
La interfaz táctil complementa o reemplaza las entradas del teclado en el panel del operador. En los sistemas CNC donde se proporciona capacidad táctil, el panel táctil cubre funciones que de otro modo requerirían navegación a través de menús del teclado. La entrada de parámetros, la navegación por pantalla y la activación de funciones de teclas blandas se pueden manejar a través de la superficie táctil.
El A20B-2902-0470 es el hardware que soporta todas estas interacciones.
Ruta de Señal — Táctil a CNC
Cuando un operador toca la superficie de la pantalla, el sensor táctil detecta el contacto.
El sensor genera una señal correspondiente a las coordenadas táctiles.
Esta señal llega a la PCB del módulo de control de panel táctil A20B-2902-0470, que procesa los datos brutos del sensor en un valor de coordenada utilizable.
La placa comunica los datos táctiles procesados al procesador de control CNC.
El software CNC mapea las coordenadas táctiles a los elementos de la interfaz de pantalla visibles en ese momento.
Se activa la función apropiada — la misma función que se habría activado al presionar la tecla física correspondiente si hubiera una.
Esta ruta debe ser confiable y lo suficientemente rápida como para que el operador no experimente ningún retraso perceptible entre el toque y la respuesta.
El diseño de HMI industrial apunta a tiempos de respuesta que mantengan la sensación natural de interacción directa.
El retraso o los toques perdidos socavan la confianza en la interfaz y ralentizan el flujo de trabajo del operador. El A20B-2902-0470 está diseñado para cumplir con estos requisitos de respuesta en sus sistemas compatibles.
Identificación de Fallas — PCB de Panel Táctil vs. Fallas de Pantalla
Cuando una interfaz de panel táctil deja de responder o se vuelve errática, la falla puede originarse en varios lugares: la superposición del sensor táctil en sí, el cable que conecta el sensor a la placa de control, la PCB A20B-2902-0470, o la configuración del software CNC para la interfaz táctil.
Diagnosticar qué componente es responsable antes de pedir piezas evita gastos innecesarios.
Un panel táctil completamente no responsivo con todas las demás funciones de pantalla normales apunta a la PCB o a su ruta de conexión.
Una respuesta táctil errática o inestable — toques que se registran en posiciones incorrectas — es más a menudo la superposición del sensor táctil envejeciendo o sufriendo daños físicos.
El daño visible en la superficie de la pantalla (arañazos, deformación, entrada de humedad) debería redirigir el diagnóstico a la superposición del sensor en lugar de a la PCB de control.
Confirme las conexiones del cable del sensor táctil al A20B-2902-0470 antes de concluir que la placa ha fallado.
La vibración en el entorno de la máquina afloja gradualmente los conectores.
Un conector que estaba seguro en la instalación puede desarrollar contacto intermitente años después.
Preguntas Frecuentes
P1: El panel táctil funcionaba correctamente y dejó de responder por completo después de una actualización de software CNC. ¿Podría el A20B-2902-0470 haber sido dañado por la actualización?
Una actualización de software no daña las PCBs. Si el panel táctil dejó de responder después de una actualización, la causa más probable es un parámetro de configuración para la interfaz táctil que cambió o se restableció durante el proceso de actualización.
Verifique la configuración del panel táctil del CNC y confirme que coincide con la configuración anterior.
Si los parámetros son correctos y el panel táctil sigue sin funcionar, investigue el hardware.
P2: Solo una parte de la superficie táctil responde. El área superior derecha de la pantalla no produce respuesta táctil. ¿Es la PCB o el sensor?
Una falla parcial en una región definida de la superficie táctil es más característica de una falla en la superposición del sensor que de una falla en la PCB.
La PCB procesa las señales de todo el sensor — una falla en la PCB típicamente produce una falla total o un comportamiento errático en toda la superficie en lugar de un área muerta específica de la zona.
Inspeccione la superposición en busca de daños físicos en la región no responsiva.
P3: Se reemplazó la PCB del panel táctil. Ahora responde al tacto, pero los toques están consistentemente desplazados del objetivo previsto. ¿Qué causa esto?
El desplazamiento táctil después de un reemplazo indica que el panel táctil requiere calibración para la pantalla instalada.
El procedimiento de calibración mapea el espacio de coordenadas del sensor táctil a las coordenadas de píxeles de la pantalla.
Si la calibración no se realizó después de la instalación, o si los datos de calibración de la placa anterior no se aplican correctamente a la nueva, el desplazamiento de la respuesta táctil es el resultado esperado.
Ejecute el procedimiento de calibración táctil desde el menú de diagnóstico o configuración del CNC.
P4: ¿Cómo afecta la contaminación por refrigerante al panel táctil y a esta PCB?
El refrigerante en la superficie de la pantalla interrumpe temporalmente la respuesta táctil capacitiva y puede causar toques erráticos en superficies táctiles resistivas.
El refrigerante que penetra en el ensamblaje de la pantalla y llega a los conectores del cable del sensor táctil crea un camino de conducción que produce señales táctiles falsas persistentes.
El refrigerante que llega a la PCB A20B-2902-0470 en sí puede causar cortocircuitos en la placa.
Confirme que el sellado de la carcasa del panel del operador está intacto y reemplace las juntas o sellos dañados antes de abordar las fallas del hardware del panel táctil causadas por la contaminación.
P5: ¿Se puede reparar el A20B-2902-0470 si solo falla un componente en la placa?
La reparación a nivel de componente es viable cuando el componente defectuoso puede ser identificado y obtenido.
Las fallas comunes de un solo componente en las placas de interfaz HMI incluyen dispositivos de protección de entrada dañados por descarga electrostática, contactos de conector defectuosos y condensadores de desacoplo degradados.
Las fallas en los ICs de interfaz propietarios de FANUC generalmente no son reparables a nivel de componente.
Un técnico calificado familiarizado con las placas HMI de FANUC puede evaluar la reparabilidad después de la inspección.
