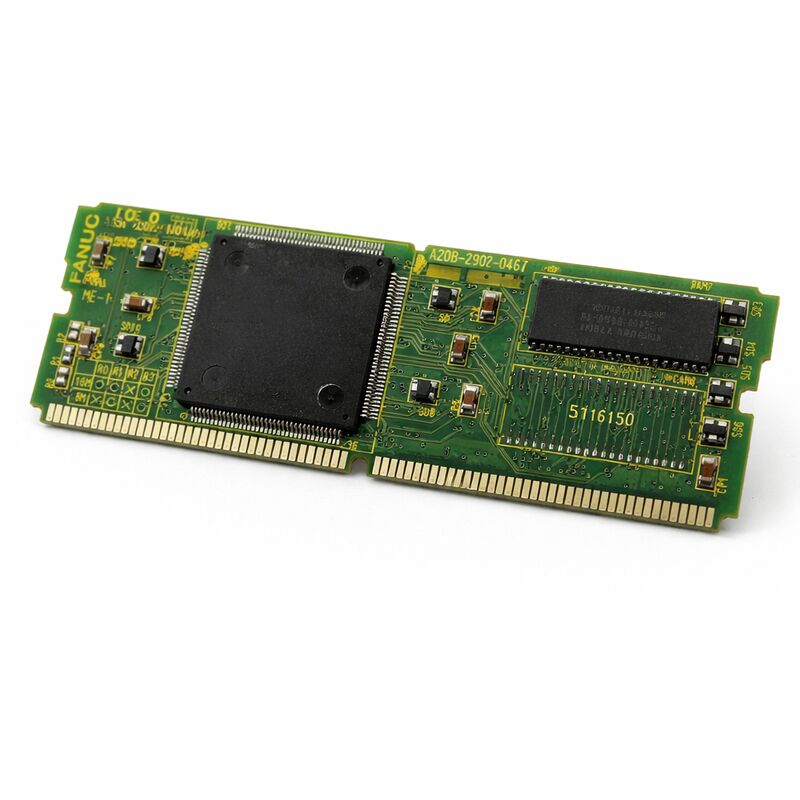

FANUC A20B-2902-0461 | Módulo de RAM del sistema DRAM de 8 MB — CNC Serie 16-C / 18-C, Descontinuado, Origen Japón

Número de pieza: A20B-2902-0461

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Módulo de memoria DRAM (placa hija SMD)

Capacidad: 8 MB

Tipo de memoria: DRAM (RAM dinámica — volátil)

Sistemas compatibles: CNC FANUC Serie 16-C, 18-C

Estado: Descontinuado por el fabricante

Descripción general

El A20B-2902-0461 es el módulo de RAM del sistema DRAM de 8 MB para los controladores CNC FANUC Serie 16-C y 18-C. Es una placa hija compacta SMD (tecnología de montaje superficial) que se conecta directamente a un zócalo designado en la placa de circuito impreso principal del controlador, proporcionando la memoria de acceso aleatorio dinámica que el controlador utiliza para todas las operaciones del sistema en tiempo real durante el funcionamiento de la máquina.

Los controladores FANUC Serie 16-C y 18-C representaron una generación madura de plataformas CNC de gama media, ampliamente desplegadas en centros de torneado y centros de mecanizado durante su época de producción.

El 16-C se utilizó para aplicaciones de torneado y fresado multieje; el 18-C se dirigió a centros de mecanizado compactos que requerían un control coordinado multieje robusto.

Ambos controladores dependían de la memoria del sistema DRAM para la ejecución de programas CNC, el procesamiento de lógica de escalera PMC, el almacenamiento en búfer de datos para el control de servo y husillo, y todos los cálculos en tiempo de ejecución. El A20B-2902-0461 es el módulo DRAM específico de 8 MB que proporciona esta memoria.

La DRAM es memoria volátil — requiere ciclos de actualización continuos para retener su contenido. Si apaga el controlador, el contenido de la DRAM se pierde.

Este es un comportamiento correcto. El sistema operativo y los parámetros del CNC se almacenan en memoria no volátil (FROM y SRAM con respaldo de batería).

La DRAM contiene los datos de trabajo generados durante un ciclo de máquina: búferes de interpolación, búferes de comunicación y datos de ejecución de PMC. Al encenderse, el controlador recarga los datos necesarios de la memoria no volátil y comienza a escribir en la DRAM nueva.

Este módulo ha sido descontinuado por FANUC. Ya no se produce stock nuevo.

Las unidades de reemplazo provienen de inventario excedente probado, placas reacondicionadas profesionalmente o módulos originales reparados.

Especificaciones clave

DRAM en la arquitectura del controlador CNC

La jerarquía de memoria de un controlador CNC cumple propósitos distintos para diferentes tipos de datos. La memoria no volátil — Flash ROM (FROM) y SRAM con respaldo de batería — retiene su contenido cuando la energía está apagada.

Almacena el software del sistema CNC, programas de piezas, parámetros, datos de compensación de herramientas y la escalera PMC. Estos datos deben sobrevivir a los ciclos de encendido.

La DRAM ocupa un lugar diferente en esta jerarquía.

Es rápida, densa y económica — pero volátil. El software operativo del CNC utiliza la DRAM como su bloc de notas de trabajo. Los cálculos de interpolación generan datos de posición para cada eje en cada ciclo de servo. Se almacenan en búfer los datos de comando del husillo. Se intercambian datos de comunicación PMC.

La comunicación con los dispositivos de E/S implica la gestión de búferes.

Todos estos datos intermedios y transitorios residen en la DRAM durante el funcionamiento de la máquina.

El software del sistema gestiona la asignación y actualización de la DRAM automáticamente.

El operador y el técnico de mantenimiento normalmente no son conscientes del funcionamiento de la DRAM — hasta que falla. Cuando la DRAM falla, el sistema detecta la falla a través de sus rutinas de autocomprobación de memoria.

La alarma más común es un error de paridad: el controlador detecta que los datos leídos de una dirección de DRAM no coinciden con el bit de paridad escrito con los datos.

Esta alarma aparece al encenderse durante la prueba de memoria del controlador, o ocasionalmente durante el funcionamiento si una celda falla intermitentemente bajo estrés térmico.

Alarmas de error de paridad y la decisión de reemplazo

Una alarma de error de paridad de DRAM es un indicador confiable de falla del módulo de memoria. Los controladores i/C de FANUC realizan pruebas de memoria durante la inicialización al encenderse. Si el módulo DRAM falla esta prueba, se genera la alarma y el controlador no puede proceder a su estado operativo normal.

La máquina no se puede mover, programar ni ejecutar hasta que se corrija la falla.

Los errores de paridad intermitentes — errores que aparecen ocasionalmente durante el funcionamiento pero no consistentemente al encenderse — sugieren una celda DRAM marginal. La celda puede pasar la prueba de encendido cuando el módulo está frío, pero fallar durante el funcionamiento a medida que el módulo se calienta.

Esta dependencia térmica es un patrón común de envejecimiento de la DRAM. Si el error de paridad aparece solo después de que el controlador ha estado funcionando durante algún tiempo, es probable que sea este modo de falla térmica.

Antes de reemplazar el módulo, es esencial una copia de seguridad completa de los datos del CNC.

Si bien la DRAM en sí es volátil y no contiene datos almacenados de forma persistente, el proceso de reemplazo del módulo requiere abrir el controlador y manipular la placa principal.

Cualquier perturbación accidental en las conexiones de la SRAM con respaldo de batería o en la placa principal puede causar pérdida de datos de la memoria no volátil.

Haga una copia de seguridad de todos los programas, parámetros, escalera PMC y datos de herramientas en una PC o dispositivo de almacenamiento USB antes de comenzar cualquier trabajo.

Construcción y manipulación de SMD

El A20B-2902-0461 utiliza construcción de montaje superficial. Los chips DRAM y todos los componentes asociados se montan directamente en la superficie de la pequeña placa, sin componentes de orificio pasante.

La placa se acopla a su zócalo a través de un conector de paso fino. Este conector no es tan robusto mecánicamente como un conector de borde grande — puede dañarse por desalineación o inserción forzada.

Manipule la placa por sus bordes. Nunca toque las superficies de los componentes ni los contactos del conector.

Utilice precauciones antiestáticas en todo momento — un evento ESD durante la manipulación puede dañar las celdas DRAM que luego fallan intermitentemente en servicio, produciendo los mismos síntomas de error de paridad que se pretendía curar con el reemplazo.

Alinee el conector cuidadosamente antes de presionar la placa en su zócalo. Confirme el acoplamiento completo.

Si la placa no está completamente acoplada, el controlador puede encenderse pero informar errores de comunicación o alarmas de memoria inesperadas que no corresponden al estado real de la placa.

Preguntas frecuentes

P1: El CNC muestra una alarma de error de paridad de DRAM al encenderse. La alarma aparece consistentemente en cada inicio. ¿Qué tan seguros podemos estar de que es el A20B-2902-0461?

Un error de paridad consistente en cada encendido es un fuerte indicador de falla del módulo DRAM.

La autocomprobación de memoria del controlador ejecuta la misma secuencia de prueba en cada encendido, y una celda fallida falla la misma prueba cada vez.

Antes de solicitar un reemplazo, inspeccione visualmente el módulo y su zócalo en busca de contaminación o daños físicos.

Si no se encuentra ninguno, el módulo ha fallado internamente y requiere reemplazo.

P2: La alarma de paridad aparece solo después de que la máquina ha estado funcionando durante unos 30 minutos. El reinicio la borra temporalmente. ¿Qué está sucediendo?

Esta es una falla clásica de DRAM en modo térmico. Las celdas del módulo son marginales — pasan la prueba de encendido en frío pero desarrollan errores de temporización a medida que el dispositivo se calienta durante el funcionamiento. Las características de actualización de la celda se degradan con la temperatura, y finalmente los datos leídos no coinciden con la paridad escrita.

Apagar el sistema permite que el módulo se enfríe, lo que le permite pasar la prueba en frío nuevamente. El módulo está fallando y requiere reemplazo.

No continúe operando con esta condición — la integridad de los datos durante el mecanizado no se puede garantizar cuando la DRAM es térmicamente inestable.

P3: La copia de seguridad se realizó antes del reemplazo del módulo. Después de instalar el A20B-2902-0461 de reemplazo, ¿se necesita recargar algún dato?

El módulo DRAM en sí no contiene datos persistentes — la placa de reemplazo comienza en blanco, lo cual es correcto. Sin embargo, si la placa principal se perturbó durante la instalación, los parámetros almacenados en la SRAM con respaldo de batería podrían corromperse.

Después de la instalación, verifique que todos los parámetros, compensaciones de herramientas y datos PMC estén intactos comprobando los valores clave con la copia de seguridad.

Si algún valor es incorrecto o aparecen alarmas después del reinicio, restaure desde la copia de seguridad.

P4: ¿Existen otros módulos DRAM de 8 MB en la serie A20B-2902 que puedan sustituir al -0461 en una Serie 18-C?

La serie A20B-2902 incluye varias variantes de DRAM de 8 MB adaptadas a diferentes generaciones de controladores y configuraciones de zócalos de placa principal. El -0461 es específico para la plataforma Serie 16-C y 18-C.

Otras variantes de la misma serie (como la -0630 para 16i/18i) utilizan diferentes dimensiones de placa, configuraciones de conector o especificaciones de DRAM.

No son sustituibles sin compatibilidad confirmada. Siempre obtenga el número de pieza exacto para el controlador instalado.

P5: ¿Es posible reparar el A20B-2902-0461 a nivel de componente en lugar de reemplazar toda la placa?

Los chips DRAM son componentes genéricos, y un técnico de reparación de placas experimentado a veces puede identificar y reemplazar un chip fallido específico en un módulo DRAM. Si esto es práctico depende del tipo de encapsulado del chip y de la disponibilidad de un componente coincidente.

En placas de montaje superficial, el reemplazo de chips requiere equipos de retrabajo SMT de precisión.

Si un servicio de reparación calificado ofrece un módulo original probado y reparado con garantía, esta es una alternativa viable y rentable a la obtención de un original excedente probado.
