| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2902-0348 |
Número de pieza: A20B-2902-0348
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Módulo de Memoria Combinado FROM / SRAM (Placa hija SMD)
Serie de placa: A20B-2902
Tipos de memoria: Flash ROM (FROM — no volátil) + SRAM (respaldada por batería)
Sistemas compatibles: FANUC Series 16, 18, 21 CNC y compatibles
Diseño: Placa hija enchufable SMD

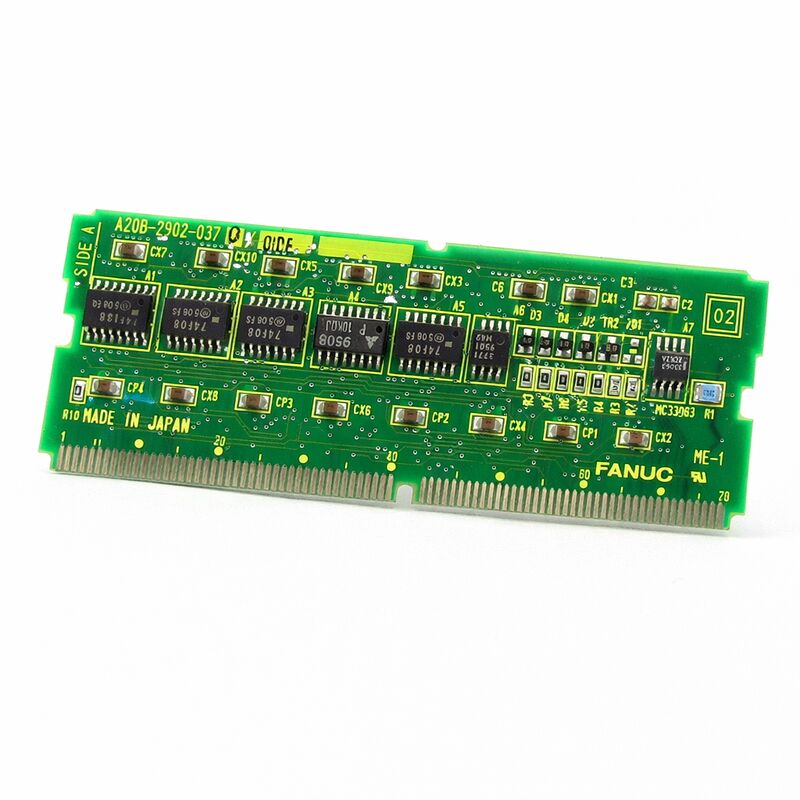

El A20B-2902-0348 es un módulo de memoria combinado FROM/SRAM de la serie A20B-2902 de FANUC, una familia de placas de memoria compactas enchufables SMD que sirven como dispositivos de almacenamiento persistente primarios en los controladores CNC FANUC Series 16, 18 y 21. Integra dos tipos de memoria funcionalmente independientes en una sola placa hija: Flash ROM para almacenamiento de software y programas no volátiles, y SRAM respaldada por batería para la retención de parámetros y datos.
La serie A20B-2902 se encuentra entre las familias de módulos más importantes en el ecosistema de controladores FANUC Series 16/18/21.
Estos controladores, desplegados en enormes cantidades en centros de torneado, centros de mecanizado y celdas de fabricación multieje en todo el mundo, dependen completamente del módulo FROM/SRAM correcto para arrancar y operar.
La FROM contiene el sistema operativo y la lógica de escalera PMC. La SRAM contiene los parámetros y los desplazamientos con los que funciona la máquina.
Ambos tipos de memoria están presentes en el A20B-2902-0348, y ambos deben estar intactos para que la máquina funcione.
La placa utiliza construcción de montaje superficial en toda su extensión. Se enchufa en un zócalo dedicado en la placa principal de la CPU, encajando limpiamente dentro del espacio físico asignado para el módulo de memoria en el chasis del controlador. La instalación es sencilla: retire la placa antigua, coloque la nueva, restaure los datos.
Pero el paso de restauración de datos, la recarga de la FROM con el software correcto y la restauración de los datos de la SRAM a partir de una copia de seguridad, requiere preparación antes de retirar la placa.
| Parámetro | Valor |
|---|---|
| Número de pieza | A20B-2902-0348 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Módulo de Memoria Combinado FROM / SRAM |
| Serie de placa | A20B-2902 |
| Tipos de memoria | Flash ROM (no volátil) + SRAM respaldada por batería |
| Sistemas compatibles | FANUC Series 16, 18, 21 CNC y compatibles |
| Diseño | Placa hija enchufable SMD |
| Origen | Japón |
| Temperatura de operación | 0 – 55 °C |
| Temperatura de almacenamiento | −20 – 60 °C |
| Humedad | 75% HR máx. (sin condensación) |
| Condición disponible | Nuevo (excedente) / Reacondicionado / Reparado |
La Flash ROM en el A20B-2902-0348 almacena el software que hace funcionar el controlador CNC. Esto incluye el propio sistema operativo CNC, el programa de lógica de escalera PMC que controla la lógica de automatización de la máquina herramienta y, en muchas configuraciones, los programas de aplicación personalizados y las bibliotecas de macros del fabricante de la máquina.
La memoria Flash logra el almacenamiento no volátil a través de transistores de puerta flotante cuya carga persiste sin energía.
Los datos sobreviven a interrupciones de energía, baterías agotadas y almacenamiento prolongado. Cuando el CNC se enciende, el sistema operativo se carga desde el módulo FROM y comienza la ejecución.
Si el contenido de la FROM está corrupto, a través de una escritura fallida durante una actualización de software, daño físico a los chips o desgaste de las celdas, el controlador no puede arrancar.
El contenido de la FROM es específico de la máquina.
La versión del sistema operativo debe coincidir con la generación del hardware. La lógica de escalera PMC es la lógica del fabricante de la máquina, única para esa configuración de máquina.
Un módulo FROM de reemplazo en blanco debe tener los archivos FROM correctos escritos en él antes de que la máquina pueda funcionar.
Estos archivos provienen de la documentación del fabricante de la máquina, de un representante de servicio de FANUC o de una copia de seguridad realizada desde el módulo original.
La Static RAM en el A20B-2902-0348 retiene su contenido durante el apagado a través de una batería de respaldo.
La batería suministra la pequeña corriente continua que las celdas SRAM necesitan para mantener sus estados de carga, manteniendo los datos intactos.
Cuando el voltaje de la batería finalmente cae por debajo del umbral de retención de la SRAM, se pierden los datos.
La SRAM almacena los datos que cambian durante el uso normal de la máquina pero que deben persistir entre turnos y ciclos de energía. Los parámetros CNC definen cómo se comporta el controlador: límites de velocidad de avance, límites de carrera de eje, ganancias de servo, configuraciones de comunicación.
Las tablas de compensación de herramientas contienen los valores de compensación de longitud y radio para cada herramienta registrada. Los desplazamientos de coordenadas de trabajo definen las posiciones de referencia para las piezas que se están mecanizando. Todo esto reside en la SRAM.
La pérdida de datos de SRAM es un evento de producción. No daña la máquina mecánicamente, pero la máquina no puede funcionar correctamente hasta que se restauren todos los datos.
Una copia de seguridad completa de los datos de la SRAM, capturada en una PC, USB o tarjeta de memoria FANUC, antes de cualquier trabajo de mantenimiento en el controlador es la práctica estándar que limita el esfuerzo de recuperación a una recarga de datos en lugar de una reentrada manual.
La serie A20B-2902 contiene un gran número de variantes de módulos FROM/SRAM. La capacidad de la FROM y la capacidad de la SRAM difieren entre las variantes. Algunas variantes sirven a las plataformas Series 16-C y 18-C; otras sirven a Series 21; algunas abarcan ambas.
Algunas incluyen funciones adicionales — interfaces de husillo analógicas, circuitos de ejecución de lógica de escalera PMC — además de la memoria.
El A20B-2902-0348 es una variante específica de esta familia. Sirve a sus plataformas de controlador definidas con su configuración de memoria específica. Reemplazarlo con una variante diferente, incluso una que parezca físicamente similar, conlleva el riesgo de una desincronización de capacidad incorrecta o incompatibilidad de hardware.
Confirme siempre el número de pieza exacto de la etiqueta de la placa instalada antes de adquirir un reemplazo.
P1: El controlador muestra una alarma de suma de verificación FROM en cada encendido. Nada más ha cambiado. ¿Es esta placa la causa?
Una alarma persistente de suma de verificación FROM al encender indica que el contenido de la FROM se ha corrompido o ha fallado una celda de la FROM.
Primero verifique si la alarma ocurrió después de una actualización de software: una escritura FROM interrumpida puede corromper el sector afectado.
Si no se estaba realizando ninguna actualización, el hardware de la FROM ha fallado.
El módulo requiere reemplazo seguido de una reescritura completa de la FROM. Tenga el conjunto de archivos FROM correcto listo antes de comenzar el trabajo.
P2: El CNC genera una alarma de batería baja. ¿Cuánto tiempo hay disponible antes de que se pierdan los datos de la SRAM?
La alarma de batería baja aparece cuando el voltaje de la batería cae por debajo del umbral de advertencia, no del umbral de retención crítico.
La brecha entre estos umbrales generalmente proporciona varias semanas en condiciones normales, aunque esto varía con la edad de la batería y la temperatura del gabinete.
Trate la alarma como si requiriera acción en cuestión de días. Reemplace la batería con el controlador encendido para mantener el contenido de la SRAM durante el cambio.
P3: Llegó el módulo de reemplazo A20B-2902-0348. ¿Hay algo que verificar antes de la instalación?
Confirme que el número de pieza completo del módulo de reemplazo coincide exactamente con el módulo instalado, incluido cualquier sufijo de revisión.
Inspeccione los contactos del conector para detectar cualquier daño por envío o almacenamiento. Confirme que la copia de seguridad de todos los datos del CNC esté completa y verificada antes de retirar el módulo original.
Tenga el conjunto de archivos FROM listo para recargar. Con estos pasos en orden, la instalación puede proceder con confianza.
P4: Después de reemplazar el módulo y recargar los datos, los parámetros de servo de un eje parecen ligeramente diferentes de los valores de respaldo. ¿Qué se debe verificar?
Después de una recarga de datos, compare todos los parámetros del eje en cuestión con una segunda copia de seguridad o con la documentación de la máquina.
Una discrepancia de parámetro de un solo dígito a veces puede resultar de una copia de seguridad que capturó datos durante una edición de parámetro, en lugar del estado final estable.
Si el valor del parámetro actual produce un comportamiento correcto de la máquina y la copia de seguridad muestra solo una diferencia numérica trivial, es probable que los valores restaurados sean correctos.
P5: La máquina utiliza una revisión posterior del A20B-2902-0348 (por ejemplo, /02A en lugar de /01A). ¿Son estos intercambiables?
Los sufijos de revisión de hardware menores dentro del mismo número de pieza base representan cambios en el diseño de la PCB o sustituciones de componentes que mantienen la misma especificación funcional.
En la mayoría de los casos, son intercambiables.
FANUC generalmente diseña revisiones posteriores para que sean compatibles con versiones anteriores de instalaciones de revisión anteriores.
Si hay incertidumbre para una aplicación específica, confirme con la documentación de mantenimiento de la máquina o con un recurso de servicio de FANUC.
