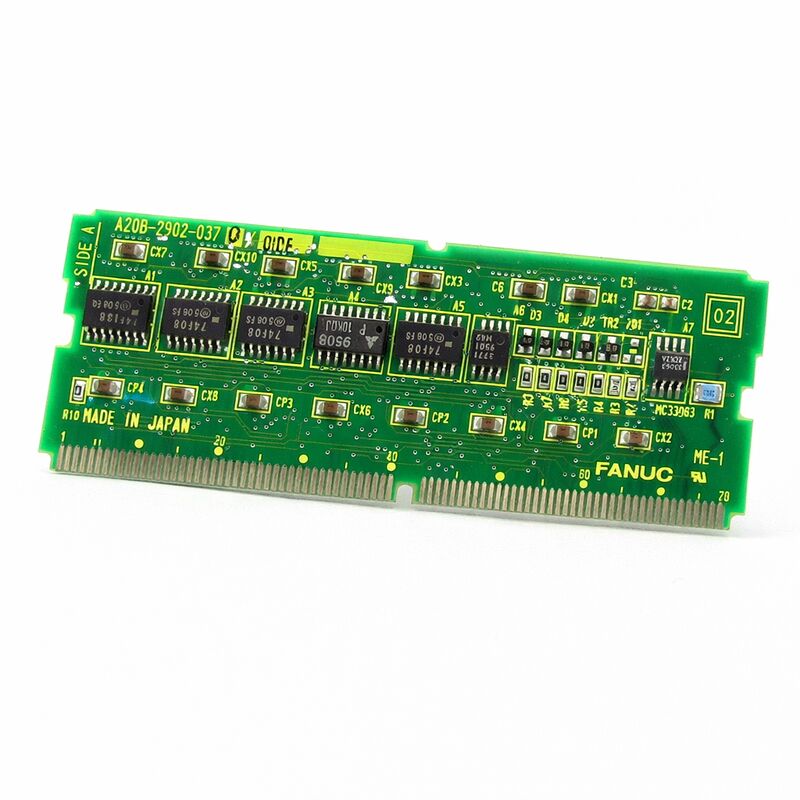

FANUC A20B-2902-0341 Flash ROM 4 MB / SRAM 256 KB módulo de memoria Series 16-C / 18-C, Japón Origen

Número de la parte:A20B-2902-0341 Las autoridades de los Estados miembros que no sean miembros de la Unión Europea deberán:

El fabricante:Corporación FANUC (Japón)

Tipo de producto:Módulo de memoria de combinación FROM / SRAM (placa hija SMD)

Desde Capacidad:4 MB (Flash ROM)

Capacidad de la SRAM:256 KB

Sistemas compatibles:Las series FANUC 16-C, 18-C y compatibles

Estado:Discontinuado por el fabricante

Resumen general

El A20B-2902-0341 es un módulo de memoria Flash ROM y SRAM combinado para sistemas CNC de la serie FANUC 16-C y 18-C. Es una placa hija de tipo SMD que se instala en la placa principal de la CPU,proporcionando tanto el almacenamiento de software no volátil como el almacenamiento de datos volátiles respaldados por baterías en un módulo compactoLa placa interfaz entre las secciones NC (Control Numérico) y MC (Control de Máquina / PMC) del controlador, que lleva el firmware del sistema, el programa de escalera,y datos operativos activos que el CNC requiere para funcionar.

La descripción "interfaces entre NC y MC" describe lo que hace el contenido almacenado, no una ruta de señal física.El contenido de FROM es lo que el NC y el PMC necesitan para ejecutar sus respectivas funciones.La SRAM de 256 KB contiene los datos que el controlador escribe y lee durante el funcionamiento de la máquina, sirviendo tanto a los lados NC como PMC de la arquitectura de control.

Este módulo ha sido descontinuado y FANUC ha dejado de fabricar unidades nuevas.y el A20B-2902-0341 sigue siendo un elemento de mantenimiento activo en esas instalaciones.

Especificaciones clave

FROM 4 MB Almacenamiento de software del sistema

Los 4 megabytes de Flash ROM en este módulo contienen toda la pila de software para el controlador Serie 16-C o 18-C.Medio ambiente de ejecución de la escalera PMCCuando el controlador se enciende, lee el contenido de FROM y lo carga en la DRAM para su ejecución.El FROM es la fuente todo el comportamiento de procesamiento del controlador proviene del código almacenado aquí.

Cuatro megabytes fue una asignación generosa para la generación de software de la era de la Serie 16-C/18-C.Se acomodó el conjunto completo de software de control más las opciones instaladas sin limitaciones de capacidad para la mayoría de las configuracionesLas máquinas de las series 16-C y 18-C con amplios paquetes de software opcionales pueden acercarse a este límite, pero para las configuraciones estándar de centros de mecanizado y centros de torneado,la capacidad era más que suficiente.

Flash ROM es intrínsecamente no volátil. Retiene su contenido sin ninguna fuente de alimentación, sin batería y a través de almacenamiento extendido.Un módulo FROM retirado de una máquina puede permanecer en un cajón durante años y aún contener su software intacto cuando se vuelve a instalar.

SRAM 256 KB Datos activos en la memoria con batería

Los 256 kilobytes de SRAM contienen los datos específicos de la máquina y los datos específicos del trabajo que distinguen la configuración de una máquina de otra.datos de las coordenadas de la pieza de trabajoLa batería de respaldo del módulo mantiene el contenido de la SRAM a través de eventos de apagado.

256 KB es una asignación de SRAM moderada. Se adapta a los requisitos de programa y datos estándar de las máquinas de las series 16-C y 18-C en aplicaciones de mecanizado típicas.Las máquinas con bibliotecas de programas muy grandes o extenso uso de macro variables pueden encontrar la capacidad limitanteEn esos casos, pueden haberse instalado módulos de expansión SRAM adicionales en las ranuras de expansión del sistema.

La batería de respaldo es un consumible, cuya vida útil se mide en años, generalmente de tres a cinco años en el servicio industrial normal.más tiempo si la máquina funciona de forma continua (lo que reduce los ciclos de descarga de la batería)Cuando el voltaje de la batería baja, el controlador FANUC emite una alarma de baja batería.

Interfaz de NC a MC Qué almacena el módulo

La descripción "interfaces entre NC y MC" refleja el contenido del módulo y no su arquitectura física. The FROM on this board stores the software for both the NC (the motion control and interpolation functions) and the MC (the PMC ladder — the programmable machine controller that handles I/O sequencing and machine logic)Se almacenan juntos en este módulo y se cargan juntos al encender.

Este almacenamiento combinado significa que una falla o una corrupción de este módulo afecta simultáneamente a las funciones NC y PMC.El controlador no puede ejecutar el control de movimiento o la lógica de la máquina sin su software correctoAmbos lados del sistema de control dependen del contenido de este único módulo.

Preguntas frecuentes

P1: La máquina de la Serie 16-C muestra una alarma de paridad de ROM al arrancar. ¿Es el A20B-2902-0341 defectuoso?

Una alarma de paridad de ROM indica un fallo de integridad del contenido FROM.Si la alarma persiste con el módulo totalmente instalado, el contenido de FROM puede estar dañado o el hardware del módulo puede haber fallado.

P2: Después de reemplazar el A20B-2902-0341, ¿qué debe hacerse antes de que la máquina pueda funcionar?

Un módulo de reemplazo instala un espacio en blanco sin contenido FROM, sin datos SRAM. Primero, cargue la versión correcta del software CNC desde una copia de seguridad o fuente original utilizando el procedimiento de restauración de la pantalla de arranque.Luego restablecer todos los datos de SRAMConfirme que todos los parámetros son correctos comparándolos con una impresión de parámetros.La máquina no puede producir piezas correctas hasta que se verifiquen los parámetros.

P3: El programa de escalera PMC falta después de un reemplazo del módulo. El NC parece funcionar. ¿Por qué?

Si el FROM estaba cargado con software del sistema CNC pero la escalera PMC no estaba incluida en la carga, el controlador arranca y las funciones NC pero el PMC no tiene escalera para ejecutar.no responde la E/S de la máquina. Cargue el programa de escalera PMC por separado de la pantalla de programación PMC o de una copia de seguridad de la tarjeta de memoria. La escalera es un archivo separado del software del sistema CNC principal y debe cargarse de forma independiente.

P4: ¿Se puede utilizar el A20B-2902-0341 para reemplazar otros módulos FROM de 4 MB de la serie A20B-2902?

La intercambiabilidad entre las variantes del módulo FROM de la serie A20B-2902 depende de si la capacidad de la SRAM y la compatibilidad del sistema coinciden.El -0341 lleva específicamente 256 KB de SRAM y está adaptado a la serie 16-C/18-C. Otra variante de la misma serie puede tener una asignación de SRAM diferente o ser emparejada con una serie de controladores diferente. Utilice la coincidencia exacta del número de pieza para confirmar la compatibilidad.

P5: La máquina ha estado funcionando sin problemas durante años. ¿Debería reemplazarse proactivamente la batería SRAM de este módulo?

Sí, cambiar la batería de forma regular es mejor práctica que esperar la alarma de baja batería.Una batería que alcanza el umbral de alarma todavía tiene algún margen antes de la pérdida de datos pero ese margen es finito e impredecibleSi la máquina se apaga entre la alarma y el reemplazo de la batería, los datos de SRAM están en riesgo.con la máquina encendida durante el intercambio para mantener activa la SRAM.
