A20B-2902-0280 | Módulo PCB CNC de la serie FANUC A20B-2902 — Placa secundaria enchufable / Automatización industrial / Original de Japón

A20B-2902: una amplia familia de módulos funcionales

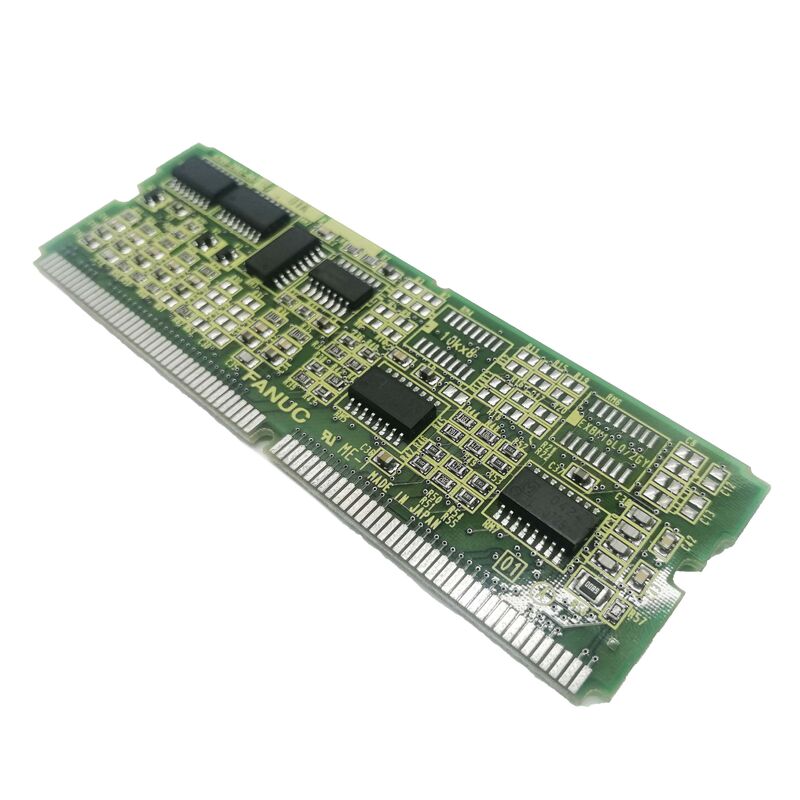

La serie A20B-2902 es una de las familias de módulos PCB más grandes y versátiles de FANUC. Las placas de esta serie son placas secundarias enchufables: tarjetas compactas de construcción SMD que agregan capacidades específicas al sistema CNC host al conectarse a zócalos dedicados en la placa principal o dentro de la jaula de tarjetas CNC.

La amplitud funcional de la serie A20B-2902 es amplia. Dentro de esta única serie, diferentes números de pieza sirven como:

Módulos de expansión de memoria:Placas que combinan FROM y SRAM (como A20B-2902-0080 con 4 MB FROM y 512 KB SRAM para la Serie 16/18 Modelo B) que amplían el almacenamiento de programas y la retención de parámetros.

Módulos de servocontrol:Placas secundarias que proporcionan procesamiento de comandos de servoeje y manejo de retroalimentación para configuraciones de múltiples ejes, incluidos servomódulos de eje de expansión.

Módulos de interfaz del husillo:Tanto módulos de interfaz de husillo analógicos (clase A20B-2902-0236, para amplificadores de husillo analógicos) como módulos de control de husillo en serie para accionamientos de husillo digitales.

PMC y módulos de comunicación:Placas que amplían la capacidad de procesamiento del PMC, la memoria de escalera o la capacidad de la interfaz de E/S.

Módulos del sistema de accionamiento:Incluyendo la placa de disparo A20B-2902-0390 utilizada en los módulos de accionamiento Alpha-i PSM y SPM (descritos en otra parte de esta serie), un módulo que genera señales de accionamiento de compuerta IGBT dentro del propio hardware del módulo de accionamiento.

El A20B-2902-0280 ocupa una posición funcional específica dentro de esta serie, sirviendo a la aplicación para la que FANUC lo diseñó.

Información clave del producto

Construcción y modularidad SMD

El A20B-2902-0280 utiliza una construcción SMD (dispositivo de montaje en superficie) en todas partes. Los módulos construidos SMD tienen varias características prácticas en el servicio CNC:

Compacidad física:SMD permite una mayor densidad de componentes en un área de PCB más pequeña. Los módulos de la serie A20B-2902 son lo suficientemente compactos como para conectarse directamente a los zócalos de la placa de la CPU sin requerir una ranura para tarjeta dedicada.

Conectividad:Cada módulo se conecta a su placa host a través de conectores de borde definidos o conectores de zócalo. La conexión enchufable es la única interfaz física y eléctrica de la placa; no se necesita cableado separado.

Reemplazabilidad:El reemplazo del módulo SMD es una operación puramente enchufable: sin soldadura ni reconexión de cables. Apague, retire el módulo defectuoso, instale el reemplazo y encienda. El CNC detecta el módulo en su siguiente arranque.

Escenarios de aplicación

Fallo a nivel de módulo CNC:Un sistema CNC FANUC desarrolla una falla rastreada en el módulo enchufable A20B-2902-0280. Identificar la placa a partir de su etiqueta de número de pieza y colocar el reemplazo restablece la función que cumple este módulo.

Inventario de repuestos:Una instalación que opera sistemas CNC FANUC mantiene un A20B-2902-0280 como repuesto local, lo que permite una respuesta rápida a nivel de módulo ante una falla de placa sin demoras en el envío.

Preguntas frecuentes

P1: ¿Cómo identifico la función específica de A20B-2902-0280 en mi CNC?

El manual de mantenimiento de FANUC para el modelo de CNC específico asigna cada ranura de módulo a su número de pieza y función en la lista de piezas de repuesto. Ubique la ranura que ocupa el A20B-2902-0280 en el conjunto de la placa del CNC y haga una referencia cruzada con la tabla de repuestos del manual de mantenimiento para confirmar su función funcional.

P2: ¿Los números de pieza adyacentes A20B-2902 son intercambiables con A20B-2902-0280?

No. Cada número de pieza A20B-2902 es un módulo distinto: diferentes tipos de memoria, diferentes funciones de interfaz o diferentes capacidades de control. El A20B-2902-0280 no se puede sustituir por números de pieza adyacentes (0270, 0290, etc.) según la proximidad numérica. Se requiere que el número de pieza coincida exactamente.

P3: ¿Qué precauciones de ESD se aplican al manipular A20B-2902-0280?

Maneje con una muñequera antiestática conectada a tierra sobre una superficie segura contra ESD. Almacenar y transportar en embalajes antiestáticos. La serie A20B-2902 utiliza CMOS y circuitos integrados de señal mixta sensibles a ESD. Sostenga el tablero por sus bordes; Evite tocar directamente las superficies de los componentes, los puntos de soldadura o las áreas de rastreo.

P4: ¿Reemplazar A20B-2902-0280 requiere algún cambio en la configuración del CNC?

Para la mayoría de los tipos de módulos A20B-2902, un reemplazo similar no requiere cambios en la configuración del CNC. Los módulos de interfaz de hardware son detectados automáticamente por el CNC al inicio. Los módulos que transportan datos almacenados (módulos de memoria con parámetros o contenido de software) pueden requerir restauración de datos después del reemplazo. Confirme a partir del tipo funcional del módulo, identificado en la documentación de mantenimiento del CNC, si se necesitan pasos de configuración posteriores al reemplazo.

P5: ¿Se utiliza el A20B-2902-0280 en aplicaciones de controlador de robot o máquina herramienta CNC?

FANUC implementa módulos de la serie A20B-2902 en aplicaciones de máquinas herramienta CNC y controladores de robots, ya que la arquitectura de hardware es compartida. El hecho de que A20B-2902-0280 sirva para una aplicación CNC o robótica depende del sistema host en el que esté instalado. Confirme el tipo de sistema host en la documentación de instalación para verificar el contexto de implementación correcto.
