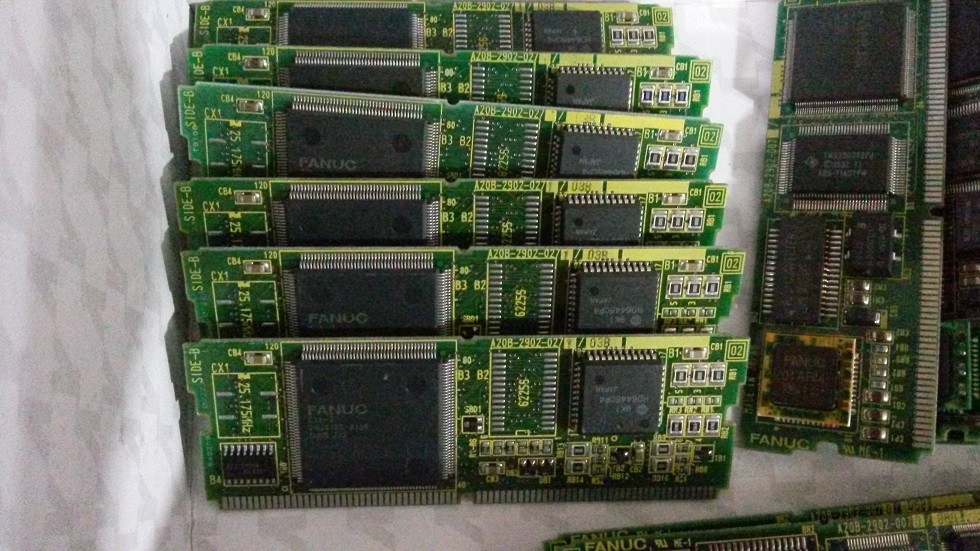

A20B-2902-0270 ∙ FANUC Serie 16/18 Modelo B 14 pulgadas Color CRT Modulo de Control Opción 1 Tabla / 16-B / 18-B / 160-B / 180-B

Qué hace un módulo de control CRT

El operador de una máquina herramienta CNC se comunica con la CNC a través de la pantalla para leer los mensajes de alarma, introducir los desplazamientos de la herramienta, revisar los programas de mecanizado y controlar las posiciones del eje.La calidad y la claridad de esta pantalla afectan directamente a la eficiencia y seguridad con que el operador puede hacer su trabajo.

En el CNC FANUC Serie 16/18 Modelo B, la sección de visualización consta de dos partes:

El monitor CRT(el tubo físico y la carcasa): muestra la imagen vista por el operador.

El módulo de control del CRT (A20B-2902-0270): la interfaz electrónica entre la lógica de visualización del CNC y el monitor.formata en las señales de vídeo requeridas por el CRT a color de 14 pulgadas, y maneja los circuitos de desviación y color del monitor.

Cuando el módulo A20B-2902-0270 falla, la pantalla se queda en blanco, muestra contenido dañado o genera patrones de error. El CNC continúa ejecutando su programa.pero el operador pierde la interfaz visual.

Información clave sobre el producto

Display de color Por qué es importante para la generación 16/18-B

La plataforma FANUC Serie 16/18 Modelo B introdujo la capacidad de visualización en color como una vía de actualización de las pantallas monocromáticas anteriores utilizadas en la Serie 6, 10 y las generaciones 16/18 anteriores.El color aporta beneficios prácticos al flujo de trabajo del operador CNC:

Muestra del programa:Diferentes tipos de bloques de código G ̇ comandos de movimiento, funciones preparatorias, códigos diversos ̇ pueden mostrarse en colores distintos,facilitar el escaneo de un programa e identificar tipos específicos de contenido.

Alarma y mensaje que resalta:Los mensajes de alarma y las indicaciones del operador en color atraen la atención inmediata en comparación con el texto monocromo.

Display de la ruta de la herramienta gráfica:Los gráficos de la trayectoria de la herramienta en color permiten al operador distinguir entre diferentes pasos de la herramienta, identificar las trayectorias de corte de los movimientos de aproximación y retracción,y verificar el programa visualmente antes de ejecutarlo.

El A20B-2902-0270 proporciona la electrónica de control CRT que hace posible esta visualización en color en el monitor de 14 pulgadas.

Escenarios de aplicación

Display en blanco en el CNC 18-B:Un centro de mecanizado de la serie FANUC 18-B dispone de un eje de CNC ­­ que se mueve con normalidad, el huso se activa y el programa se ejecuta ­ pero la pantalla a color de 14 pulgadas no muestra ninguna imagen.El módulo de control del CRT A20B-2902-0270 se identifica como el componente defectuosoEl reemplazo restaura la visualización en color sin afectar a las funciones de movimiento del CNC.

Muestra la corrupción del color:El CRT de 14 pulgadas de una serie 16-B CNC muestra colores distorsionados, parpadeo o líneas a través de la imagen.La falla está en el módulo A20B-2902-0270.- El reemplazo restaura la correcta representación del color.

Preguntas frecuentes

P1: ¿Es el A20B-2902-0270 específico para monitores de 14 pulgadas, o puede manejar otros tamaños de pantalla?

El A20B-2902-0270 es el módulo de control CRT para monitores a color de 14 pulgadas.Usándolo con un tamaño de pantalla significativamente diferente (9 pulgadasPara los sistemas monocromáticos de 9 pulgadas, el módulo correcto es un número de pieza diferente en la serie A20B-2900.

P2: ¿Se puede sustituir el A20B-2902-0270 por el A20B-2902-0271 más nuevo o por variantes similares?

Los números de piezas adyacentes en el rango A20B-2902-027x pueden ser revisiones o variantes posteriores del mismo módulo de control CRT, potencialmente con actualizaciones menores de componentes.Si una variante de sufijo diferente es compatible con la misma tarjeta Opción 1 depende de si la interfaz de enchufe de la tarjeta Opción 1 no ha cambiadoConfirmar la compatibilidad de la documentación de piezas de repuesto del CNC antes de sustituir un sufijo diferente.

P3: ¿El fallo de un módulo de control del CRT afecta a la ejecución del programa CNC?

No. El sistema de visualización del CNC está separado de sus funciones de control de movimiento y ejecución de programas.Pero el CNC sigue ejecutando programasLa máquina puede continuar funcionando con una pantalla fallida,aunque sin retroalimentación visual del operador ️ una condición potencialmente peligrosa según el proceso de producción.

P4: ¿Cuáles son los síntomas que distinguen un tubo de monitor A20B-2902-0270 fallido de un tubo de monitor CRT fallido?

Un tubo CRT fallido generalmente falla progresivamente, con atenuación, pérdida de enfoque, brillo reducido antes de fallar por completo.Un módulo de control fallido tiende a causar una pérdida repentina de la pantalla. La imagen desaparece abruptamente en lugar de degradarse lentamenteLas pruebas realizadas mediante la conexión de un monitor de buena calidad a la señal de salida de vídeo de la placa de la opción 1 (si es accesible) pueden confirmar si el fallo se encuentra en el tubo o en el módulo.

P5: ¿Siguen siendo recomendables los monitores CRT o se debe actualizar el sistema a LCD?

Para máquinas en las que el hardware CNC original se mantiene en servicio de producción,la sustitución del A20B-2902-0270 por un módulo equivalente mantiene el sistema en su configuración original, la opción más segura desde el punto de vista de la compatibilidad y la fiabilidadExisten soluciones de modernización de LCD para los sistemas CNC de FANUC y sustituyen la sección de visualización CRT por un panel LCD moderno.Dichas adaptaciones requieren verificar la compatibilidad de la señal de video y pueden requerir hardware de interfaz adicional.Para los equipos de producción críticos, consulte la documentación de mantenimiento del CNC y un socio de servicio FANUC calificado antes de decidir entre el reemplazo del módulo y la modernización de la pantalla.
