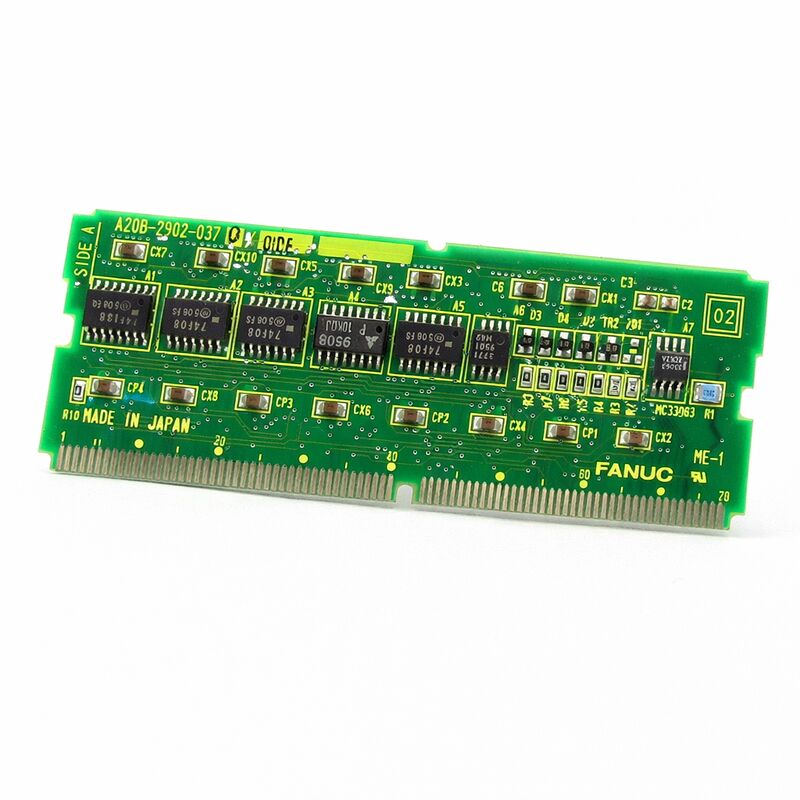

FANUC A20B-2902-0250 | Módulo de Control PMC, Series 15-B / 16 / 18 — PMC-RB4/RC4, Origen Japón, Descontinuado

Número de parte: A20B-2902-0250

Fabricante: FANUC Corporation (Japón)

Tipo de Producto: Módulo de Control PMC (PCB Hija de Enchufe)

Motor PMC: PMC-RB4 / RC4

Sistemas Compatibles: FANUC Series 15-B, Series 16, Series 18

Estado: Descontinuado por el Fabricante

Descripción General

El A20B-2902-0250 es el módulo de control PMC para los sistemas CNC FANUC Series 15-B, 16 y 18.

Es una placa hija de conexión que se instala en la placa CPU principal del CNC y proporciona el motor de procesamiento para el Controlador de Máquina Programable integrado de FANUC. Específicamente, permite la ejecución de la lógica de escalera PMC-RB4 y RC4 — las designaciones del motor PMC para esta generación de controladores.

El PMC en un CNC FANUC es el PLC integrado. Ejecuta el programa de escalera del fabricante de la máquina: la lógica de control que gestiona todas las funciones de la máquina fuera del control de movimiento de ejes y del husillo del CNC.

Cambio de herramientas, encendido/apagado del refrigerante, enclavamientos de puertas, confirmación de sujeción, ciclos de lubricación, válvulas secuenciales hidráulicas — todo eso es escalera. Sin que el módulo PMC funcione correctamente, ninguna de estas funciones de la máquina opera.

El A20B-2902-0250 ha sido descontinuado por FANUC. Ya no se fabrica.

La demanda de esta placa proviene enteramente de la base instalada de máquinas controladas por las Series 15-B, 16 y 18 que permanecen en producción.

Esa base instalada sigue siendo sustancial — muchas de estas máquinas tienen décadas de vida útil mecánica restante.

Especificaciones Clave

PMC-RB4 / RC4 — Contexto de la Designación del Motor

FANUC asigna designaciones de motor a sus generaciones de PMC que indican la capacidad de procesamiento y el conjunto de instrucciones de escalera. Las designaciones RB4 y RC4 identifican el motor PMC instalado en los controladores Series 15-B, 16 y 18.

Estos motores definen el recuento máximo de pasos de escalera, el conjunto de instrucciones disponible y la capacidad de E/S que el PMC puede manejar en estos controladores.

Cada generación de CNC FANUC utiliza un motor PMC específico.

Los controladores Series 15-B anteriores y la generación Series 16 y 18 utilizaron los motores RB4/RC4.

Los controladores de la serie i posteriores utilizan motores PMC diferentes con capacidad ampliada. El A20B-2902-0250 es el hardware que implementa el motor RB4/RC4 en las plataformas compatibles.

No es intercambiable con módulos PMC de otras generaciones de CNC.

Cuando el módulo PMC está ausente o falla, el CNC genera alarmas y se inhibe el movimiento.

El controlador no permitirá el movimiento de ejes si el PMC no está ejecutándose. Esto es por diseño — la escalera PMC gestiona los enclavamientos de seguridad, y un controlador sin ejecución PMC no puede verificar que esos enclavamientos estén en un estado seguro.

Relación entre el Programa de Escalera y el Módulo

El módulo PMC es el procesador. El programa de escalera es el software que se ejecuta en él.

Estas son cosas separadas — el módulo proporciona el motor de ejecución de hardware, y el programa de escalera se carga en la memoria del CNC (típicamente en el módulo FROM) y es ejecutado por el procesador PMC en cada ciclo de escaneo PMC.

Reemplazar el módulo A20B-2902-0250 reemplaza el hardware del procesador.

El programa de escalera almacenado en FROM no se ve afectado por este reemplazo.

Después de instalar el nuevo módulo, el programa de escalera que se estaba ejecutando anteriormente debería reanudar la ejecución sin modificaciones, siempre que el contenido de FROM esté intacto y el módulo esté correctamente asentado.

Esto es diferente de una situación en la que el módulo PMC se lleva el programa de escalera consigo cuando falla. No lo hace.

El programa está separado. Esta distinción es importante en la práctica: un módulo PMC defectuoso no causa pérdida del programa de escalera.

Abastecimiento para una Plataforma Descontinuada

La generación de CNC Series 15-B, 16 y 18 es madura. FANUC descontinuó estos controles y sus componentes asociados a medida que la generación de la serie i los reemplazó.

El A20B-2902-0250 no ha estado en producción durante años.

Cada unidad disponible proviene de stock original excedente, unidades reacondicionadas extraídas de máquinas desmanteladas o reparadas de devoluciones de campo.

El suministro disminuye con el tiempo a medida que las unidades se consumen en reparaciones y no se devuelven. Acumular una pieza de repuesto conocida y en buen estado cuando está disponible — antes de que la máquina falle — es una estrategia de mantenimiento defendible para cualquier máquina que ejecute esta placa.

Una falla del módulo PMC que paraliza una máquina de producción mientras el equipo de reparación busca una pieza de repuesto obsoleta es un riesgo controlable.

Preguntas Frecuentes

P1: El CNC muestra una alarma PMC. El movimiento de los ejes está inhibido. Todas las demás alarmas parecen normales. ¿Es el A20B-2902-0250 la falla probable?

Una alarma PMC con movimiento inhibido es característica de una falla del módulo PMC, pero también puede indicar una alarma de software PMC — una falla generada por el propio programa de escalera en lugar del hardware.

Verifique el detalle de la alarma PMC en la pantalla del CNC. Las alarmas de hardware PMC (alarmas del sistema) apuntan al módulo.

Las alarmas de programa PMC (alarmas de escalera) apuntan a una falla de la función de la máquina. La distinción determina si el módulo o el cableado de la máquina necesita atención.

P2: Se reemplazó el módulo PMC. El programa de escalera se estaba ejecutando antes de la falla. ¿Se reanudará automáticamente?

Sí, si el módulo FROM que contiene el programa de escalera está intacto y correctamente instalado.

La escalera se almacena en FROM, no en el módulo PMC en sí. Después del reemplazo del módulo PMC, el controlador recargará la escalera desde FROM al encenderse y comenzará la ejecución.

Confirme que el módulo FROM esté completamente asentado y que no aparezcan alarmas FROM al inicio.

P3: ¿Se puede usar un módulo PMC de un controlador Series 16 en un controlador Series 18?

El A20B-2902-0250 sirve tanto para la Series 16 como para la Series 18, por lo que dentro de este número de parte específico no hay distinción.

Sin embargo, confirme verificando la etiqueta de la placa — ambos controladores utilizan el mismo número de parte en esta familia de módulos.

No asuma que un módulo PMC de un número de parte diferente es compatible sin confirmar que el número de parte específico se comparte.

P4: ¿Cuál es el recuento máximo de pasos de escalera admitido por el motor PMC-RB4/RC4?

Los motores RB4 y RC4 admiten recuentos sustanciales de pasos de escalera apropiados para máquinas herramienta Series 15-B, 16 y 18 completamente configuradas.

El máximo específico varía según el modelo del controlador y la configuración del software.

Si el programa de escalera de una máquina está cerca del límite de capacidad, agregar pasos de escalera puede no ser posible sin actualizar el motor PMC — lo cual no es posible en esta generación sin una actualización completa del controlador.

P5: ¿Cómo se debe almacenar un módulo A20B-2902-0250 retirado como repuesto?

Almacenar en embalaje antiestático en un ambiente seco y con temperatura estable.

El módulo no contiene una batería de respaldo por sí solo — la memoria respaldada por batería está en otra parte de la arquitectura del controlador — por lo que la gestión de la batería no es una preocupación para el módulo en almacenamiento.

Inspeccione los contactos del conector de borde en busca de oxidación antes de la instalación si el módulo ha estado almacenado durante períodos prolongados.

Una ligera oxidación se puede limpiar con un limpiador de contactos adecuado; una corrosión severa indica que el módulo puede no hacer un contacto fiable.
