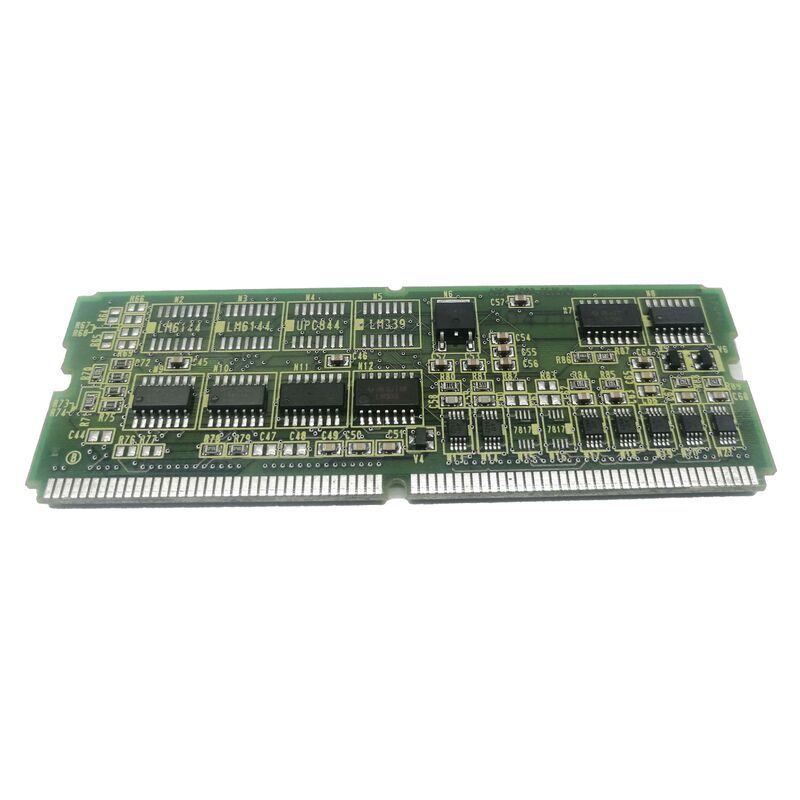

FANUC A20B-2902-0225 | Módulo SRAM con Interfaz de Husillo Serial — Placa de Memoria CNC Serie A20B-2902

No es solo un módulo SRAM

El A20B-2902-0225 se describe en la documentación de mantenimiento de FANUC Power Mate D/F como un ensamblaje de módulo de memoria con soporte de husillo serial. La designación de husillo serial distingue este módulo de otras variantes SRAM A20B-2902 que cubren solo funciones de memoria. Esta placa se encuentra en la intersección de dos funciones: proporciona la SRAM respaldada por batería que almacena parámetros y programas del CNC, e incluye la interfaz de hardware para la ruta de comunicación del husillo serial en la configuración de control específica que soporta.

La SRAM almacena datos que deben sobrevivir entre ciclos de encendido: parámetros del CNC, compensaciones de herramientas, programas de piezas, datos de coordenadas de trabajo. Una batería de respaldo mantiene una corriente de goteo a través de las celdas SRAM cuando el control está apagado. Cuando la batería se agota por debajo del voltaje de retención, se pierde todo el contenido almacenado. La interfaz de husillo serial en este módulo conecta el controlador al amplificador de la unidad del husillo utilizando el protocolo de comunicación serial de FANUC — reemplazar este módulo con una variante SRAM estándar que carece del hardware de husillo serial produce una incompatibilidad de configuración que afecta la comunicación del husillo.

Especificaciones Clave

El reemplazo requiere recarga de datos

A diferencia de las placas de circuito impreso de bus pasivo, este módulo almacena los datos con los que la máquina opera. La planificación del reemplazo debe incluir los siguientes pasos:

1. Asegure una copia de seguridad verificada de todos los datos del CNC— parámetros, programas de piezas, compensaciones de herramientas, datos de PMC — antes de retirar el módulo instalado. Si el módulo instalado aún es parcialmente funcional, extraiga sus datos ahora. Si ya ha fallado, restaure desde la copia de seguridad más reciente disponible.
2. Confirme que el reemplazo coincide con el número de parte completo A20B-2902-0225— las variantes adyacentes de la serie A20B-2902 difieren en capacidad SRAM, características de hardware o plataforma de control de destino. Un número cercano puede encajar en el zócalo pero carecer de la interfaz de husillo serial o tener una capacidad de memoria diferente.
3. Después de la instalación, recargue todos los parámetros y programas— el módulo de reemplazo llega en blanco. La máquina no puede operar hasta que se restauren los datos.

La combinación de la dependencia del contenido SRAM y el hardware de husillo serial significa que este reemplazo tiene más pasos que un cambio de placa estándar. Planificar el lado de los datos antes de retirar la placa original determina si la máquina regresa a producción en horas o días.

Serie A20B-2902 — Se requiere el número de parte exacto

La familia A20B-2902 abarca una amplia gama de módulos de memoria y función para sistemas CNC FANUC. Las variantes difieren en capacidad FROM y SRAM, interfaces de hardware adicionales (como la interfaz de husillo serial en el -0225) y plataforma de control de destino. La similitud física entre números adyacentes en esta familia es común; la compatibilidad funcional no está garantizada. Confirme siempre que la etiqueta de la placa instalada muestre A20B-2902-0225 antes de adquirir un reemplazo.

Preguntas Frecuentes

P1: ¿Qué hace que el A20B-2902-0225 sea diferente de un módulo SRAM estándar?

La interfaz de husillo serial. Las variantes SRAM A20B-2902 estándar cubren la memoria CNC respaldada por batería sin interfaces de hardware adicionales. El -0225 incluye la interfaz de hardware para la ruta de comunicación del husillo serial de FANUC. En configuraciones de control que utilizan comunicación de husillo serial, reemplazar con un módulo que carece de esta interfaz produce una falla de comunicación del husillo independientemente de si la memoria funciona correctamente.

P2: ¿Por qué se deben recargar los parámetros y programas después del reemplazo?

El módulo SRAM almacena todos los datos operativos del CNC — parámetros, programas de piezas, compensaciones de herramientas, coordenadas de trabajo. Un módulo de reemplazo llega completamente en blanco. La máquina no puede operar correctamente hasta que se restauren todos los datos de la copia de seguridad. Esto no es una verificación post-instalación opcional; es el paso esencial que hace que el reemplazo sea funcional.

P3: El A20B-2902-0225 instalado ha fallado parcialmente. ¿Se pueden extraer los datos antes del reemplazo?

En muchos casos sí, incluso de un módulo parcialmente fallido. Se debe intentar la función de copia de seguridad de datos del CNC (accesible desde el panel MDI) con el módulo original aún instalado. Si el módulo está demasiado degradado para una copia de seguridad completa, intente transferencias de datos individuales — parámetros, luego programas, luego datos de herramientas. Cualquier dato extraído antes de la extracción reduce la carga de recuperación después de instalar el nuevo módulo.

P4: ¿Qué batería se utiliza para la retención de SRAM y cuándo necesita ser reemplazada?

La batería de respaldo suele ser una pila de botón de litio o una pila tipo AA de litio, dependiendo del modelo del controlador. Los sistemas CNC FANUC generan una alarma de batería baja antes de que la batería alcance el voltaje de retención crítico. Reemplace la batería con el controlador encendido para mantener el contenido de SRAM durante el cambio. Una batería completamente agotada con el controlador apagado resulta en la pérdida completa de datos de SRAM.

P5: ¿Puede un variante diferente de A20B-2902 sustituir si el -0225 no está disponible?

No sin compatibilidad confirmada. Los números adyacentes de A20B-2902 pueden tener diferente capacidad SRAM, diferentes características de hardware o dirigirse a diferentes plataformas de control. Un módulo sin la interfaz de husillo serial no puede proporcionar la misma configuración de control. Obtenga específicamente el -0225, o confirme con un recurso de servicio FANUC que el sustituto propuesto incluye soporte de hardware de husillo serial equivalente.
