A16B-1212-0221 Tabla de PCB de Fanuc A16B12120221 AI6B-I2I2-O22I

A16B-1212-0221 | Tarjeta FANUC Serie 0-CI/O C6 — Especificación antigua / Reemplazada por A16B-2203-0111 / Interfaz de E/S de máquina

Tarjeta de E/S C6: interfaz de máquina serie 0-C

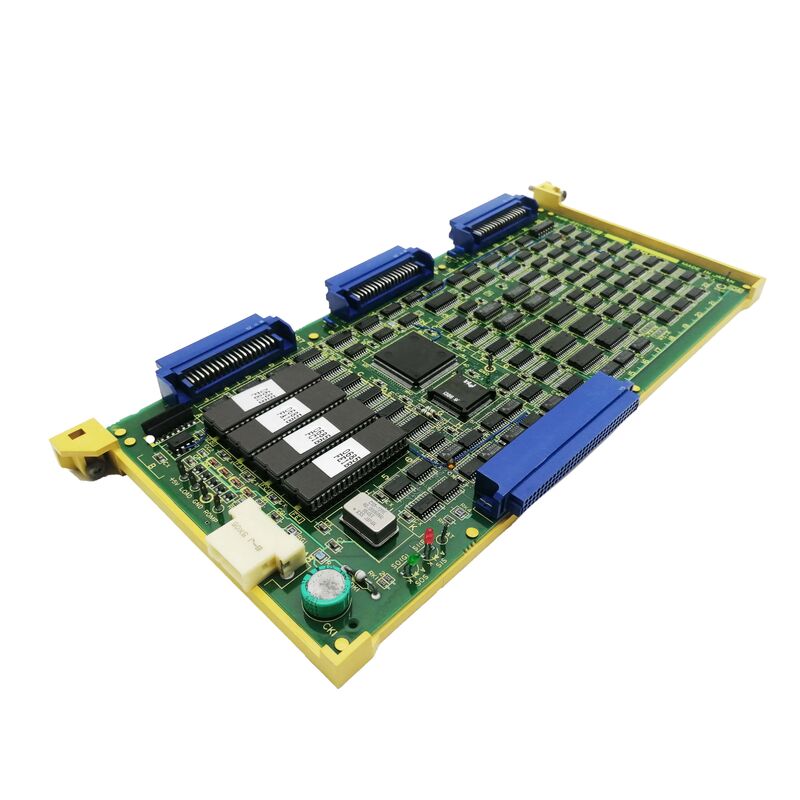

La A16B-1212-0221 es la "Tarjeta de E/S C6" para el CNC FANUC Serie 0-C. La tabla de referencia de hardware Serie 0-C de 's confirma: "A16B-1212-0221 (ANTIGUA) Tarjeta de E/S C6 / A16B-2203-0111 (NUEVA) Reemplaza a A16B-1212-0221". En la arquitectura Serie 0-C de FANUC, las tarjetas de E/S sirven como interfaz entre el programa de escalera del PMC y las señales físicas de E/S de la máquina herramienta: interruptores, solenoides, lámparas, relés y otros dispositivos eléctricos a nivel de máquina. La designación "C6" identifica una configuración de tarjeta de E/S específica dentro de la familia de tarjetas CI/O Serie 0.

Información clave del producto

Tarjetas de E/S y el programa Ladder de PMC

La tarjeta de E/S C6 se conecta al PMC (controlador de máquina programable) de la Serie 0-C a través del bus serie I/O Link. Cada tarjeta de E/S proporciona:Escaneo de entrada:El PMC lee el estado de cada entrada física (botones pulsadores, interruptores de límite, sensores de proximidad) de la tarjeta de E/S en cada ciclo de escaneo del PMC. La tarjeta convierte los niveles de señal de 24 VCC de la máquina a la representación lógica interna del PMC.

Unidad de salida:El PMC escribe sus comandos de salida (encendido/apagado de refrigerante, índice del cambiador de herramientas, bloqueo de puertas, lámparas de alarma) en los registros de salida de la tarjeta de E/S. La tarjeta envía las correspondientes señales de salida de 24 VCC a los actuadores de la máquina. Cuando falla la tarjeta de E/S C6, el PMC ya no puede comunicarse con las señales de E/S de la máquina a las que da servicio: la máquina deja de responder a los comandos del operador y el PMC genera alarmas de comunicación del enlace de E/S.

Escenarios de aplicación

Fallo de comunicación de E/S del CNC Serie 0-C:Un CNC FANUC Serie 0-C desarrolla alarmas PMC para grupos de comunicación de enlace de E/S específicos. Las funciones de la máquina (refrigerante, sistema hidráulico, panel del operador) dejan de responder. Se identifica el A16B-1212-0221. El reemplazo con A16B-1212-0221 o A16B-2203-0111 restaura la comunicación de E/S.Cartulina de E/S CNC 0-C

reemplazo:Una instalación que mantiene CNC Serie 0-C tiene A16B-2203-0111 (nueva especificación) como repuesto estándar, pero también acepta unidades excedentes A16B-1212-0221 para la misma posición de la tarjeta de E/S C6.

Preguntas frecuentes

P1: ¿Puede A16B-2203-0111 reemplazar directamente a A16B-1212-0221 en un CNC Serie 0-C?

Sí. A16B-2203-0111 como reemplazo oficial "NUEVO" para A16B-1212-0221 (Tarjeta de E/S C6). La nueva placa de especificaciones está diseñada como un reemplazo de ajuste directo para la especificación anterior en la misma posición de la ranura CNC.

P2: ¿Cuál es la diferencia entre la tarjeta de E/S C5 (A16B-1212-0222), C6 (A16B-1212-0221) y C7 (A16B-1212-0220)?

Las designaciones C5, C6 y C7 identifican diferentes capacidades de E/S o variantes de configuración de direcciones dentro de la familia de tarjetas CI/O Serie 0. Cada variante proporciona una cantidad específica de puntos de E/S o un rango de direcciones de enlace de E/S específico. La variante aplicable está determinada por la configuración específica de la máquina herramienta y el esquema de cableado.

P3: ¿La designación de la tarjeta de E/S C6 se relaciona con el recuento de E/S de la máquina?

El prefijo "C" y el número en el nombre de la tarjeta CI/O Serie 0 de FANUC identifica el tipo de tarjeta de E/S dentro de la arquitectura de E/S de la plataforma. Cada variante de tipo C (C5, C6, C7) proporciona un complemento de punto de E/S definido. La variante C7 (A16B-1212-0220) es la referencia más común en los diagramas del sistema FANUC Serie 0-C: C5 y C6 sirven máquinas con diferentes configuraciones de E/S.

P4: ¿Reemplazar A16B-1212-0221 requiere cambios en los parámetros del PMC?

No. Los parámetros del PMC y la configuración de la dirección del enlace de E/S se almacenan en la memoria principal del CNC, no en la tarjeta de E/S. Después de instalar el reemplazo, el PMC restablece la comunicación I/O Link con la nueva tarjeta utilizando la configuración existente.
