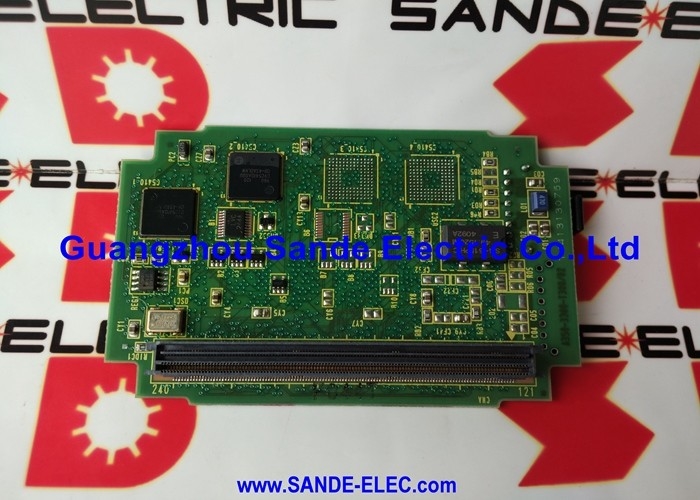

A20B-2902-0193∙ FANUC PMC-RC4 DRAM 512KB/512KB Módulo de memoria ∙ Serie 16C / 18C / 21C / PMC Tabla hija de la memoria lógica

El módulo DRAM PMC-RC4

En un sistema CNC FANUC, el PMC (Programmable Machine Control) es el procesador lógico de secuencia de la máquina incorporado, el PLC incrustado que controla el refrigerante, los cambios de herramientas, las abrazaderas, las puertasy todas las secuencias periféricas de la máquina junto con el control de movimiento del CNC.

El PMC requiere dos tipos de memoria para funcionar:

• Memoria del programa:Almacena el programa de lógica de escalera que define la lógica de secuencia de la máquina
• Memoria de datos:Contiene datos en tiempo real de valores del temporizador, estados del contador, bits de bandera y registros de datos utilizados durante la ejecución del programa

El A20B-2902-0193 proporciona capacidad de DRAM (Dynamic Random Access Memory) para el tipo PMC-RC4.La designación 512KB/512KB refleja los dos bloques de DRAM en la placa, uno asignado para el almacenamiento de programas PMC y otro para el almacenamiento de datos, dando al sistema PMC su total asignación de memoria de trabajo..

Especificaciones clave

Serie 16C, 18C, 21C Los sistemas de CNC servido

El A20B-2902-0193 está diseñado para tres miembros de la familia CNC de generación C de FANUC:

Serie 16C:Un CNC de alta capacidad para centros de mecanizado de varios ejes y máquinas herramienta complejas.El PMC-RC4 en el 16C maneja la lógica de secuencia para máquinas de alta función con amplios requisitos de gestión periférica.

Sección 18C:Una versátil máquina CNC que abarca aplicaciones de torneado y mecanizado en la familia de la generación C. El PMC-RC4 gestiona las secuencias periféricas de la máquina mientras que el CNC maneja el movimiento.

La serie 21C:Un punto de entrada en la familia FANUC serie C para torneado y fresado, que ofrece una capacidad CNC completa con una configuración de hardware rentable.Los requisitos de programa y memoria de datos de PMC-RC4 están atendidos por el mismo módulo A20B-2902-0193..

Escenarios de aplicación

Fallo del módulo de memoria PMC:Un sistema CNC de la Serie 18C desarrolla alarmas PMC después de un evento de energía. El PMC no puede ejecutar su programa de secuencia de máquina. El diagnóstico identifica el módulo DRAM A20B-2902-0193 como el componente fallido.La sustitución del módulo y la recarga del programa PMC desde la copia de seguridad restablecen el funcionamiento completo de la máquina.

Actualización del módulo de memoria:Una máquina herramienta que ejecuta una serie 16C CNC tiene su programa PMC ampliado durante un proyecto de modificación de la máquina.La instalación del A20B-2902-0193 proporciona la capacidad de 512KB/512KB requerida para el programa ampliado.

Servicio de módulos PMC:Durante el mantenimiento programado de una serie 21C CNC, el conjunto de la placa PMC es atendido.y se instale un reemplazo como parte de la renovación proactiva de los equipos de repuesto en horas pico.

Preguntas frecuentes

P1: ¿Se pierden los datos del programa PMC cuando se sustituye el A20B-2902-0193?

Sí. La DRAM es volátil ̇ pierde su contenido cuando se retira la energía. Reemplazar el A20B-2902-0193 significa que el programa PMC debe recargarse desde la copia de seguridad después de instalar el nuevo módulo.Antes de sustituir el módulo, comprobar que existe una copia de seguridad del programa PMC actual en la tarjeta de memoria del CNC, en un PC a través de RS-232C o en la cinta de seguridad del fabricante de la máquina.Siempre haga una copia de seguridad del programa PMC antes de cualquier mantenimiento que implique retirar la energía de la unidad de control..

P2: ¿Cuál es la diferencia entre PMC-RC4 y otros tipos de PMC (RC1, RC2, RC3)?

FANUC ha desarrollado el PMC a través de múltiples generaciones de hardware y software. RC1, RC2, RC3 y RC4 representan generaciones sucesivas con una mayor capacidad de memoria de programas, velocidad de ejecución,y capacidad de conjunto de instruccionesLa generación RC4 ofrece la mayor capacidad y rendimiento dentro de la serie RC, apoyando programas de secuencia de máquinas más grandes y complejos.Los módulos de memoria (incluido el A20B-2902-0193) son específicos del tipo de PMC. No se puede sustituir un módulo DRAM RC4 en un sistema que utilice un RC1., RC2 o RC3 de la placa PMC.

P3: ¿Se puede utilizar el A20B-2902-0193 en los sistemas CNC de la serie 0C o 15C de FANUC?

El A20B-2902-0193 está confirmado para las series FANUC 16C, 18C y 21C. Otros modelos CNC de la serie FANUC C (0C, 15C) utilizan diferentes configuraciones de hardware PMC y pueden usar diferentes números de piezas del módulo DRAM.Verificar la compatibilidad de la lista de piezas de repuesto del sistema específico antes de sustituir.

P4: ¿El A20B-2902-0193 requiere una copia de seguridad de la batería para conservar los datos del programa PMC?

La DRAM es inherentemente volátil y pierde datos sin energía, a diferencia de la SRAM, que puede estar respaldada por baterías.el programa PMC se almacena en un área de memoria flash no volátil (FROM) separada para su retención a largo plazo., mientras que la DRAM sirve como memoria de ejecución activa durante el funcionamiento del controlador. El módulo DRAM no requiere una conexión de batería.el sistema vuelve a cargar el programa PMC desde el almacenamiento no volátil a la DRAM antes de que comience la ejecución PMC..

P5: ¿Qué causa las fallas del módulo DRAM en los controladores CNC FANUC?

Las fallas del módulo DRAM en los controladores FANUC son típicamente causadas por: degradación del condensador relacionada con la edad que reduce la estabilidad del carril de voltaje en el módulo; descarga electrostática durante el mantenimiento;transientes de voltaje de la fuente de alimentación en el bus CNC de 5 V; o contaminación del medio ambiente (humedad, atmósfera corrosiva) que afecte a las uniones de soldadura del módulo y a los paquetes de IC. DRAM modules in continuous-duty CNC systems accumulate thousands of hours of operation — periodic replacement as part of a planned maintenance programme is a cost-effective way to prevent unplanned downtime from memory module failure.
