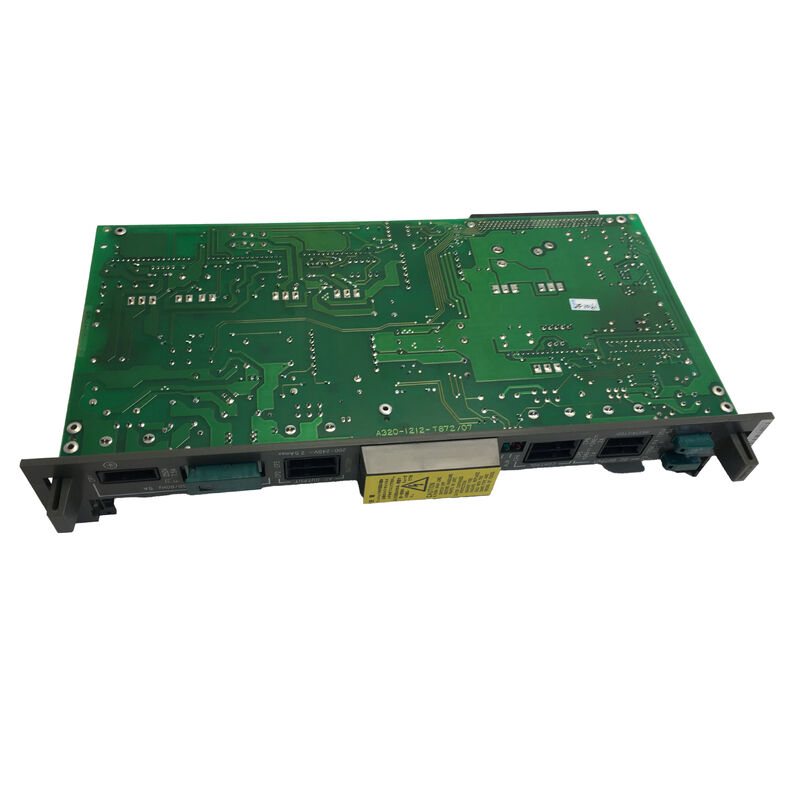

A16B-1212-0210 Tabla de PCB de Fanuc A16B12120210 AI6B-I2I2-O2IO La tabla de PCB de Fanuc también puede ser utilizada para la fabricación de la placa de PCB.

A16B-1212-0210 ∙ FANUC Serie 0-C Placa de memoria S Análogo F0C / 0C/0F/00C/0 Mate C&F / Sustituido por A16B-2201-0103

La placa de memoria para la familia de control F0C

La tabla de referencia de hardware de la serie 0-C de KFAS LLC confirma: "A16B-1212-0210 (OLD) S Análogo → A16B-2201-0103 (NUEVO)." Esta sustitución oficial identifica A16B-1212-0210 como la auténtica placa de memoria Serie 0-C y A16B-2201-0103 como su reemplazo directo de hardware.

El A16B-1212-0210 cubre cinco variantes CNC FANUC Serie 0 de la generación C: Serie 0-C, 0-F, 00C, 0 Mate C y 0 Mate F todos utilizando el mismo hardware de la placa de memoria.

Información clave sobre el producto

S Análogo vs S Serial Diferencia entre variantes críticas

La placa de memoria Serie 0-C existe en dos variantes adaptadas al tipo de servo codificador de CNC:

S Análogo (A16B-1212-0210 ¢ este producto):Para los sistemas CNC con servomotores analógicos con codificador de pulso, la generación anterior de codificadores utiliza señales analógicas de retroalimentación de posición.

S de serie (A16B-1212-0216):Para los sistemas CNC con servomotores con codificador de pulsos en serie (serie Alpha), la empresa KFAS LLC confirma: "A16B-1212-0216 (OLD) S Serial → A16B-2201-0101 (NUEVO)".

Las dos variantes no son intercambiables. Instalar S Analog (0210) en una configuración CNC de Codificador de Pulso Serial, o viceversa, produce una incompatibilidad hardware / software.Confirmar el tipo de motor instalado antes de ordenar.

"NINGUN SOFTWARE INCLUIDO" ¿Qué significa esto en la práctica?

El A16B-1212-0210 es sólo una placa de hardware.y todas las funciones CNC se almacenan en módulos FROM (Flash ROM) por separadoEstos deben ser transferidos de la placa original o adquiridos y cargados por separado.

Esta es la práctica estándar para el suministro de tarjetas de memoria FANUC. La tarjeta de hardware es genérica; el contenido FROM la hace funcional para una configuración CNC específica.Siempre tome nota y haga una copia de seguridad del contenido FROM existente antes de quitar la placa de memoria antigua.

Escenarios de aplicación

F0C Fallo de la placa de memoria CNC:Un FANUC Serie 0-C CNC desarrolla alarmas de memoria persistentes. A16B-1212-0210 se reemplaza. Los módulos FROM se transfieren desde la placa antigua; los parámetros se restauran desde la copia de seguridad.

0-C reemplazo de placas de memoria CNC con software:Una placa de memoria CNC de la serie 0-C falla. El reemplazo A16B-1212-0210 se instala, los módulos FROM se transfieren y los parámetros se restauran.

Preguntas frecuentes

P1: ¿Puede el A16B-2201-0103 sustituir directamente al A16B-1212-0210?

Sí, es un reemplazo directo de hardware, ambos sirven la configuración S Analog Serie 0-C.

P2: ¿Cuál es la diferencia entre S Analog (A16B-1212-0210) y S Serial (A16B-1212-0216)?

S Analog sirve a sistemas CNC con servomotores de codificación de pulsos analógicos. S Serial sirve a sistemas CNC con servomotores de codificación de pulsos en serie (serie Alpha) ver A16B-2200-0391 (PULCO) más arriba.El ajuste de la variante equivocada produce un desajuste de servoConfirme el tipo de motor instalado antes de ordenar.

P3: ¿Por qué el software no está incluido con A16B-1212-0210?

El software del sistema CNC es específico de la máquina la versión del software y las opciones varían según el fabricante de la máquina herramienta, el modelo de la máquina y la especificación CNC.Los módulos FROM de la placa original se transfieren a la de reemplazoLa placa de hardware es genérica; el contenido FROM la hace específica.

P4: ¿Es necesaria la sustitución de la batería de respaldo SRAM cuando se instale A16B-1212-0210?

La serie 0-C usa una batería de litio para mantener los datos de SRAM durante el apagado.Una batería nueva debe instalarse en la batería de reemplazo inmediatamente después de su instalación.Confirme el tipo de batería del manual de mantenimiento Serie 0-C.
