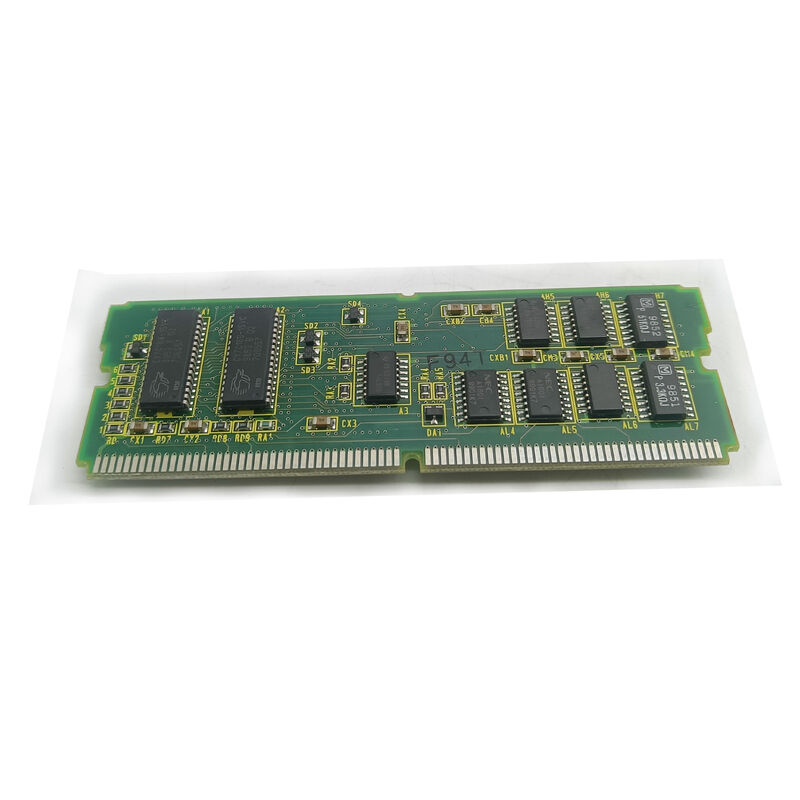

A20B-2902-0020 FANUC 4MB DRAM Module

DRAM en los sistemas CNC

Los tres tipos de memoria en un FANUC CNC sirven para propósitos distintos, y comprender la diferencia explica por qué un módulo DRAM de 4 MB es importante:

Desde (Flash ROM non-volatile):Almacena el software del sistema CNC y los datos a largo plazo.

La memoria RAM con respaldo de batería:Almacena los parámetros CNC y los programas de piezas. Con batería para preservar el contenido durante el apagado. Capacidad limitada; principalmente para el almacenamiento de datos persistentes.

La memoria DRAM (A20B-2902-0020) incluye:Cada instrucción que se ejecuta, cada variable que se calcula, cada bloque de código G en el búfer de futuro,cada marco de la pila de la subrutina, y cada variable de estado del sistema ocupa la DRAM durante el funcionamiento.y debe ser lo suficientemente grande como para contener el conjunto completo de trabajo del programa en ejecución.

Cuando el CNC arranca, copia el software del sistema de FROM en DRAM para una ejecución rápida.

Especificaciones clave

4 MB

La capacidad de 4 MB de DRAM de la A20B-2902-0020 proporciona memoria de trabajo para las operaciones activas del CNC:

Perspectiva del programa:El CNC prelee bloques de código G antes del punto de ejecución actual, calculando futuros bloques de movimiento para mantener una tasa de alimentación suave a través de rutas de herramientas contorneadas.4 MB de DRAM soporta un búfer de previsión significativo más DRAM disponible, cuantos más bloques se puedan pre-computar, lo que permite un contorno más suave a alta velocidad.

Residencia del software del sistema:Cuando el CNC arranca, su software operativo se carga desde FROM en DRAM. El software cargado ocupa una parte significativa de la DRAM disponible.Esta capacidad se corresponde con la huella de software de esa época.

Gastos generales de tareas múltiples:La ejecución de escaleras PMC, el renderizado de la pantalla, la gestión de la comunicación y el servocomputación CNC en tiempo real comparten el espacio DRAM durante el funcionamiento.4MB fue la capacidad correspondiente a estas necesidades concurrentes para la generación CNC que utiliza el A20B-2902-0020.

Escenarios de aplicación

Diagnóstico de fallo del arranque CNC:Un FANUC CNC no completa el arranque. Los códigos de alarma del sistema apuntan a un error de RAM. El módulo DRAM A20B-2902-0020 se prueba e identifica como defectuoso.Reemplazo permite al CNC completar el arranque y reanudar el funcionamiento normal.

Investigación de alarma intermitente:Un CNC desarrolla reiniciaciones al azar inexplicables en la tarde de largos días de producción, pero se reinicia normalmente en la mañana.La sustitución de la A20B-2902-0020 elimina la falla de memoria dependiente de la temperatura.

Preguntas frecuentes

P1: ¿Se utiliza el A20B-2902-0020 con los sistemas FANUC Serie 16, 18 o 20/21?

El A20B-2902-0020 es un módulo DRAM de 4 MB de la serie A20B-2902.La compatibilidad exacta del sistema CNC de la variante específica A20B-2902-0020 se confirma a partir de la documentación de hardware del sistema CNC aplicable. Identifique el tipo de sistema CNC host y verifique desde la lista de piezas de repuesto.

P2: ¿Se puede probar A20B-2902-0020 fuera del CNC?

Los módulos de DRAM requieren direcciones específicas, datos y señales de control de un sistema host para acceder a ellos no pueden ser probados con una simple medición de continuidad o resistencia.Las pruebas en circuito (instaladas en el CNC con el CNC encendido) son el método estándarEl método más práctico de diagnóstico es sustituir un módulo de reemplazo conocido y observar si el fallo de arranque CNC se resuelve.

P3: ¿La sustitución de A20B-2902-0020 afecta a los parámetros o programas de CNC almacenados?

No. La DRAM es volátil, su contenido se pierde cuando se apaga independientemente. Los parámetros de CNC se almacenan en SRAM (módulo separado respaldado por baterías); los programas de CNC se almacenan en SRAM o FROM.La sustitución del módulo DRAM no afecta al contenido de ningún almacenamiento no volátilDespués de instalar el reemplazo, el CNC arranca normalmente y recarga el software del sistema desde FROM en el nuevo módulo.

P4: ¿Qué causa el fracaso de los módulos DRAM en las aplicaciones CNC?

Causas comunes: fatiga térmica en las juntas de soldadura (calentamiento repetido de encendido y enfriamiento de apagado debilita las conexiones de soldadura durante años de uso);daños electrostáticos por manipulación sin protección durante el mantenimiento anterior; transientes de voltaje de la fuente de alimentación que agotan los voltajes de unión interna de la DRAM; y envejecimiento general de componentes en módulos viejos que han estado en servicio durante una década o más.

P5: ¿En qué se diferencia la DRAM de 4 MB de la SRAM en el sistema de memoria del CNC?

DRAM (A20B-2902-0020): memoria de trabajo volátil rápida y de gran capacidad. El contenido se pierde cuando se apaga. Requiere ciclos de actualización constantes para retener datos mientras está encendido. Capacidad de 4MB para el entorno de trabajo.

SRAM: memoria no volátil de menor capacidad y de menor velocidad, con batería, que retiene el contenido cuando se apaga (a través de la batería de litio). Almacena parámetros y programas.Reemplazar la SRAM requiere restaurar datos de la copia de seguridad; la sustitución de DRAM no lo hace.
