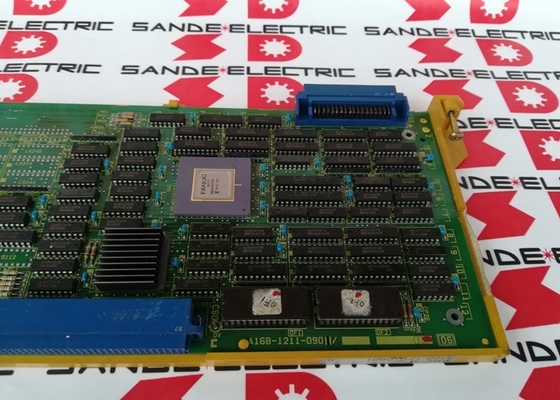

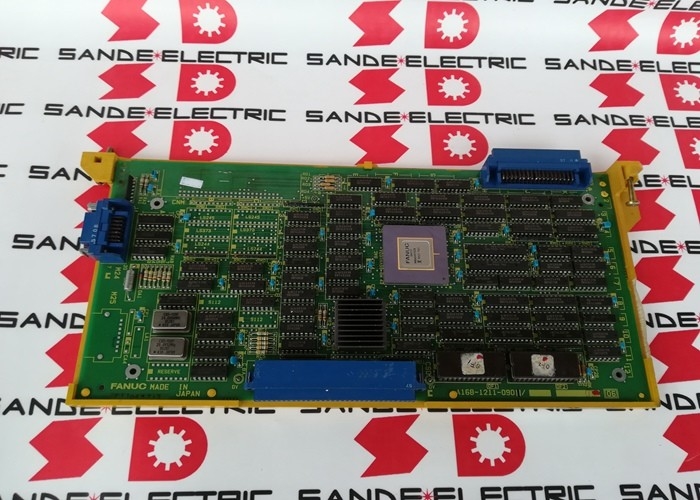

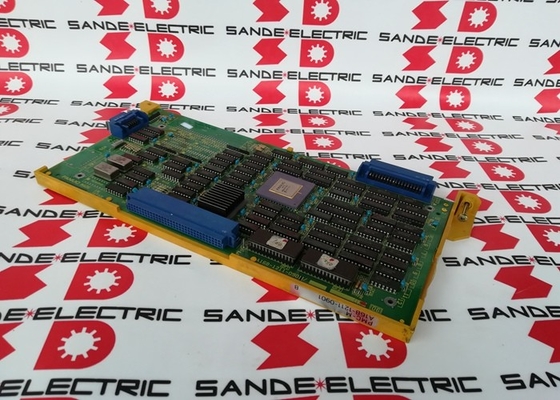

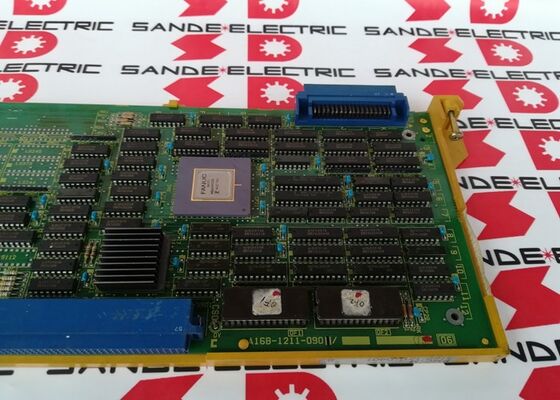

A16B-1211-0901 Placa PCB Fanuc A16B12110901 AI6B-I2II-O9OI

A16B-1211-0901 | Placa ROM FANUC PMC-M: Serie 0-B / 0-C / 0-D / 0-F / EPROM de escalera de PLC extendida / Ancho medio o completo

PMC-M vs PMC-L: por qué es importante esta placa

DNC Electronics explica la distinción clave: "Esta placa es una escalera PLC extendida (controlador de máquina programable) que se carga en la placa y contiene muchas más EPROM de las que puede ofrecer la PMC-L más barata en la tarjeta de memoria".

En la arquitectura CNC Serie 0-C de FANUC, los programas de escalera PMC (controlador de máquina programable) vienen en dos niveles:

PMC-L (luz PMC):Un programa de escalera compacto almacenado en la tarjeta de memoria CNC estándar. Limitado en el número de pasos del programa: adecuado para máquinas con lógica de secuencia relativamente simple.

PMC-M (medio PMC):Un programa de escalera extendido almacenado en la placa ROM A16B-1211-0901 dedicada: físicamente más capacidad EPROM que el enfoque de la tarjeta de memoria. DNC confirma: "Estas placas normalmente se instalan en instalaciones de máquinas herramienta 0-C, 0-D, 0-F más complicadas, lo que permite funciones de escalera de PLC ROM PMC-M de 0-C más allá del estándar PMC-L".

La implicación es sencilla: el A16B-1211-0901 sirve para máquinas más complejas (aquellas con paneles de operador más grandes, más puntos de E/S de máquina, más secuencias de cambio de herramientas, más funciones auxiliares de máquina) donde el recuento de pasos del PMC-L es insuficiente.

Especificaciones clave

ROM y RAM PMC-M: el sistema PMC-M completo

Fanuc-controller.com confirma para el A16B-1211-0910 adyacente (placa RAM PMC-M): "Proporciona memoria RAM extendida para la ejecución de lógica de escalera PMC, control de secuencia de máquina y funciones de comunicación MMC. El módulo enchufable se monta en la unidad de control principal, a menudo emparejado con la placa ROM A16B-1211-0901 o similar".

En la arquitectura PMC-M:

• A16B-1211-0901 (placa ROM):Mantiene el programa de escalera PMC en EPROM no volátil. La lógica de escalera se almacena aquí de forma permanente: sobrevive a los ciclos de energía sin respaldo de batería.
• A16B-1211-0910 (placa RAM):Proporciona la memoria de trabajo donde se ejecuta el programa de escalera almacenado en ROM: el espacio RAM para datos variables, temporizadores, contadores y resultados intermedios durante la ejecución de PMC.

Escenarios de aplicación

Fallo de la placa ROM del PMC-M:Un centro de mecanizado Serie 0-C genera alarmas PMC: la lógica de secuencia falla y las funciones de la máquina dejan de responder. La placa ROM A16B-1211-0901 se identifica como la falla. El reemplazo (con el contenido correcto del programa de escalera) restaura la función del PMC.

Actualización de máquina herramienta Serie 0-C desde PMC-L:Un CNC Serie 0-C que ejecuta PMC-L requiere más capacidad de programa de escalera después de que las modificaciones de la máquina agregan nuevas secuencias. La placa ROM PMC-M A16B-1211-0901 está instalada para proporcionar la capacidad EPROM extendida para el programa más grande.

Preguntas frecuentes

P1: ¿Cuál es la función de la placa ROM PMC-M cuando el contenido de la EPROM está en blanco?

La A16B-1211-0901 es una placa de hardware: sus chips EPROM almacenan el programa de escalera PMC real para la máquina herramienta específica. Una placa de reemplazo con EPROM en blanco no puede ejecutar ninguna lógica de secuencia hasta que se cargue el programa de escalera correcto. El fabricante de la máquina herramienta o el ingeniero de servicio de FANUC conserva el contenido del programa original; confírmelo antes de solicitar una placa de repuesto sin contenido del programa precargado.

P2: ¿A16B-1211-0901 es compatible con formatos de chasis CNC de ancho medio y ancho completo?

CNC Electronics confirma: "Se puede conectar a masters 0-C de 16 o 32 bits en formato de ancho medio o completo". La placa admite físicamente ambas configuraciones de chasis. Confirme el formato de chasis específico en la documentación del panel de la máquina herramienta.

P3: ¿En qué se diferencia A16B-1211-0901 de la placa RAM PMC-M (A16B-1211-0910)?

A16B-1211-0901 es la placa ROM: almacenamiento basado en EPROM no volátil para el código del programa de escalera PMC. A16B-1211-0910 es la placa RAM: memoria de trabajo volátil para ejecución PMC. Ambos son necesarios para el sistema PMC-M completo. La placa ROM almacena el programa de forma permanente; la placa RAM proporciona el espacio de trabajo de ejecución.

P4: ¿Reemplazar A16B-1211-0901 afecta los parámetros del eje CNC?

No. Los parámetros del eje del CNC (ganancias de servo, límites de velocidad de avance, compensaciones de coordenadas) residen en la SRAM principal del CNC, separada de la placa ROM del PMC. Reemplazar A16B-1211-0901 no afecta los parámetros del eje almacenados. Sólo se ve afectado el programa de escalera del PMC, que debe estar presente en la EPROM de la placa de reemplazo.

P5: ¿Qué opciones de servicio están disponibles para A16B-1211-0901?

Varios proveedores dan servicio a esta placa: MRO Electric (cambio y reparación), CNC Electronics (cambio, excedente y reparación), 4D Controls (servicio de reparación). Esta placa cuenta con soporte posventa integral en tres continentes.
