placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2901-0851 |
Número de la parte:A20B-2901-0851 Las condiciones de los servicios de seguridad de los Estados miembros
El fabricante:Corporación FANUC (Japón)
Tipo de producto:Servo módulo de control de PCB
Serie del tablero:A20B-2901 Las condiciones de los productos
Aplicación:Servoacción de la serie FANUC 6088
Estado de producción:Discontinuado por el fabricante

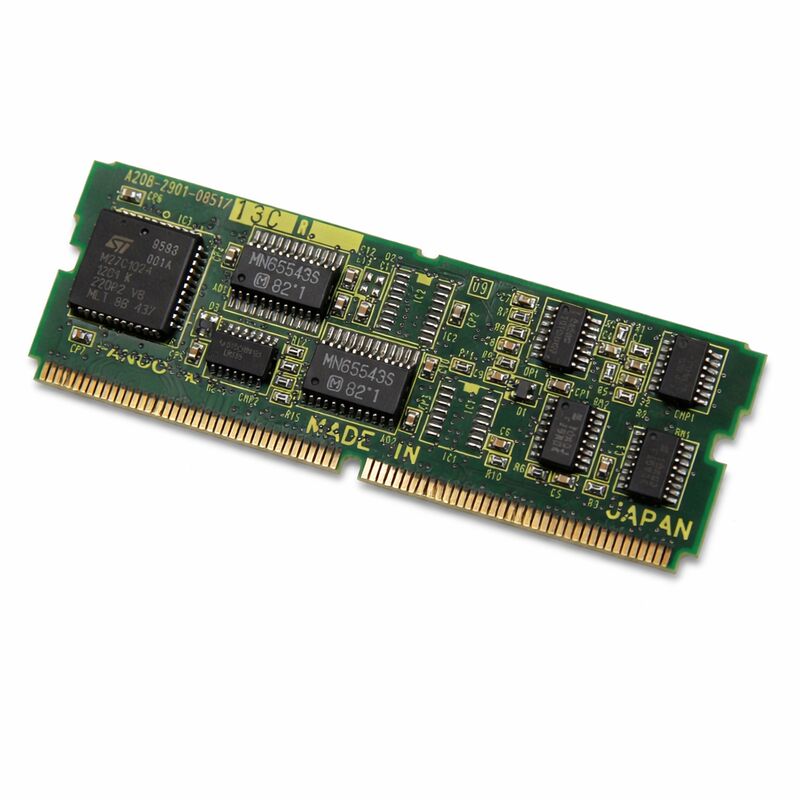

El A20B-2901-0851 es una placa de circuito impreso de módulo de servocontrol de la serie A20B-2901 de FANUC, diseñada para su uso dentro del sistema de servo accionamiento de la serie FANUC 6088.Es la placa de control de la electrónica que rige cómo el servo drive interpreta la posición y la velocidad de los comandos de la CNC, procesa la retroalimentación del codificador del motor y genera las señales de salida moduladas por ancho de pulso que determinan cómo la etapa de potencia de la unidad alimenta al servomotor.
Los módulos de control servo de este tipo son paneles de mando periféricos enchufables.
Se conectan a la sección de interfaz de servo del CNC y forman el vínculo directo entre los cálculos de movimiento del CNC y el hardware físico de la unidad.
Cada comando de posición del eje ¥ cada incremento del recorrido de la mesa, cada grado de rotación del husillo, cada paso de la trayectoria de la herramienta ¥ pasa a través de esta placa antes de llegar al motor.
La serie 6088 fue una plataforma de servoacción bien establecida de FANUC, instalada en una amplia gama de configuraciones de máquinas herramienta durante su época de producción.
Muchas máquinas construidas con este sistema de accionamiento siguen en servicio de producción.
El A20B-2901-0851 ha sido descontinuado por el fabricante. Las unidades nuevas ya no se producen.
| Parámetro | Valor |
|---|---|
| Número de la parte | A20B-2901-0851 Las condiciones de los servicios de seguridad de los Estados miembros |
| Fabricante | Corporación FANUC |
| Tipo de producto | Servo módulo de control de PCB |
| Serie de tableros | A20B-2901 Las condiciones de los productos |
| Serie de unidades compatibles | Servoacción de la serie FANUC 6088 |
| Tipo de tablero | Panel de comandos de conexión periférica |
| Estado de la producción | Discontinuado por el fabricante |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Humedad | 75% de RH máximo (no condensante) |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
Un sistema de servoaccionamiento separa su función en dos secciones distintas. La sección de potencia maneja la conmutación de alta corriente que realmente alimenta los devanados del motor.
La sección de control donde reside este tablero maneja toda la inteligencia: recepción de comandos, procesamiento de retroalimentación, cálculo de errores y modulación de salida.
El A20B-2901-0851 se encuentra en la sección de control de la unidad de la serie 6088.
Recibe comandos de velocidad o posición del CNC a través de una interfaz seria o digital definida.
Simultáneamente lee la señal de retroalimentación del codificador del servomotor, que informa la posición y velocidad reales del eje del motor en tiempo real.
La placa calcula continuamente la diferencia entre el estado ordenado y el estado real, y ajusta la salida de la unidad para cerrar esa brecha.
Este cálculo en bucle cerrado ocurre miles de veces por segundo.
La velocidad y la precisión del bucle determinan directamente la precisión de posicionamiento y la respuesta dinámica del servosistema.
Una placa de control degradada o defectuosa introduce errores en este bucle ̇ el servo ya no puede seguir correctamente su comando, produciendo errores de posición, inestabilidad de velocidad,o alarmas directas que detengan el eje.
El sistema de accionamiento servo de la serie FANUC 6088 utilizaba una arquitectura de placa modular que coincidía con la filosofía de diseño de FANUC de su época.permitiendo un mantenimiento específico en lugar de un reemplazo completo de la unidad por cada falla.
El A20B-2901-0851 fue el módulo de control servo enchufable dentro de esta arquitectura sustituirlo restauró la función de control de la unidad sin requerir el reemplazo del hardware de potencia.
Esta placa se conecta a la placa de control principal del CNC a través del plano trasero del controlador o el arreglo del conector directo.
La serie CNC específica compatible con el servosistema 6088 incluye los controladores FANUC corrientes durante el período de producción de la unidad.
Dado que el A20B-2901-0851 ya no se fabrica, la estrategia de abastecimiento es importante.Las unidades excedentarias probadas extraídas de máquinas desmanteladas tienen historias conocidas y pueden evaluarse con respecto a su entorno operativo anterior..
Las unidades renovadas profesionalmente han sido inspeccionadas, se han reemplazado los componentes de consumo y se han verificado con energía antes del envío.
Cuando se proceda a una placa de servocontrol descontinuada, solicitar la documentación del procedimiento de ensayo utilizado para verificar la placa.
Una placa verificada con señales conocidas de una unidad compatible proporciona una seguridad significativamente mayor que una descrita solo como "probada".
Parameter settings from the replaced board should be recorded before removal — some servo parameter adjustments are specific to the motor matched to the drive and must be transferred or restored after a board swap.
P1: El eje muestra una alarma de servo y no se mueve. Otros ejes funcionan normalmente. ¿Es la A20B-2901-0851 la causa probable?
Una alarma de servo en un solo eje mientras otros funcionan normalmente reduce el fallo a los componentes específicos de ese eje: la placa de servo, el motor, el codificador, el módulo de potencia de ese eje,o las conexiones de cableComience por comprobar la señal de retroalimentación del codificador y la continuidad del cable.
Una señal de codificador limpia con una alarma de servo que apunta a la sección de control (alarma de preparación de la unidad, error de comunicación) hace que el tablero de control sea el principal sospechoso.
Cambiar o reemplazar el tablero como el siguiente paso de diagnóstico.
P2: Después de instalar un A20B-2901-0851 de repuesto, el eje se mueve, pero los errores de posición son mayores que antes.
Los errores de posición después de un punto de reemplazo de la placa de control a la configuración de parámetros de servo.término integral puede ser necesario restaurar desde la configuración original del tablero.
Si los parámetros originales no se registraron, se recomienda consultar la documentación del fabricante de la máquina para obtener los valores correctos para esta combinación de motor y accionamiento.
Los ajustes de ganancia que no coinciden con el sistema mecánico producen una respuesta lenta u oscilación.
P3: Se encontró que el tablero tiene un componente agrietado por un impacto físico. ¿Se puede reparar, o necesita reemplazo completo?
Un componente discreto agrietado, un resistor, un condensador o un diodo, a menudo puede ser reemplazado a nivel de componente por un técnico con el equipo adecuado.
Un IC agrietado o físicamente dañado, especialmente un controlador de puerta o un procesador FANUC personalizado, generalmente no es reparable porque la pieza no está disponible de forma independiente.
Evaluar el daño específico antes de comprometerse con la reparación de componentes o el reemplazo de la placa.
P4: ¿Se puede limpiar el A20B-2901-0851 si tiene contaminación de refrigerante?
La contaminación de la superficie ligera por la niebla del refrigerante se puede abordar con un limpiador de contacto seguro para electrónica, con la placa apagada.
La contaminación más pesada, cuando el líquido de enfriamiento se ha acumulado en las áreas de los conectores o entre las patas del IC, requiere una limpieza e inspección más minuciosas para detectar daños por corrosión en las huellas de PCB.
Después de la limpieza, inspeccione con aumento de tamaño antes de volver a instalar.
Es poco probable que una placa que haya estado inmersa en líquido de refrigeración o que tenga rastros visibles de corrosión se recupere de manera fiable solo limpiándola.
P5: ¿Es necesario hacer una copia de seguridad de los datos antes de reemplazar este servo módulo de control?
El servo módulo de control en sí no almacena normalmente datos de parámetros que se mantienen en los módulos de memoria del CNC.
Sin embargo, antes de cualquier reemplazo de la placa, tome una copia de seguridad completa de los datos CNC, incluidos todos los parámetros.
Los parámetros del servo, en particular los correspondientes a la unidad y al motor, deberán coincidir después del reemplazo.
Confirmar que la copia de seguridad de parámetros está completa y legible antes de comenzar el trabajo de reemplazo físico.
