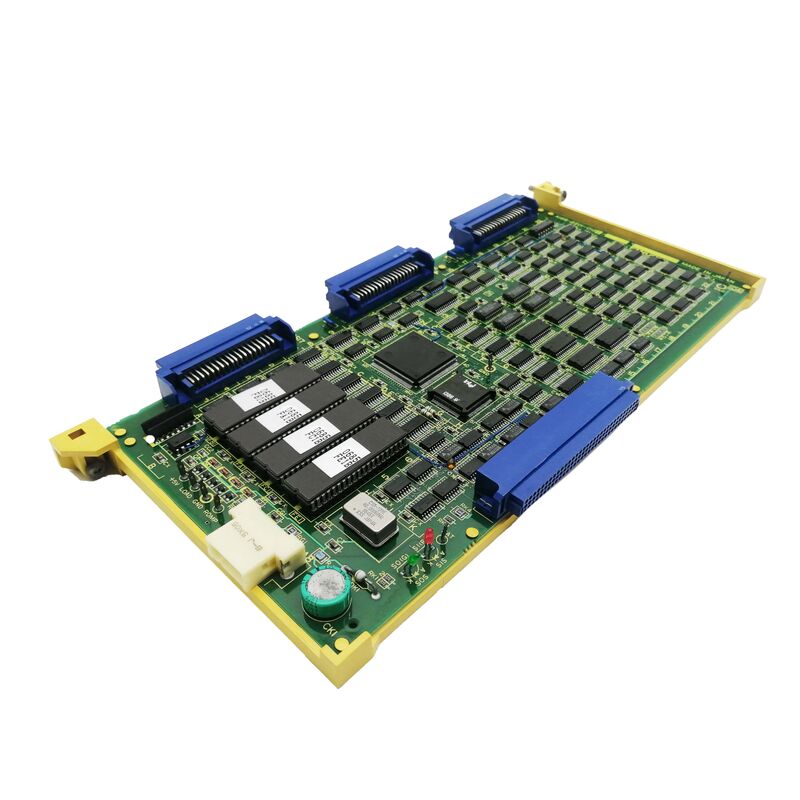

A16B-1211-0900 ∙ FANUC PMC-M MDI/CRT Adaptador de la placa A2 ∙ Serie 00C

Adaptador CRT/MDI de PMC-M ¢ Conexión de la interfaz del operador

El A16B-1211-0900 es la placa de adaptador que conecta el hardware de interfaz del operador de la serie 00C CNC, la pantalla CRT y el teclado MDI con el PMC-M (programable machine controller,Modelo M) Sistema electrónicoEn la arquitectura CNC Serie 00C de FANUC, el PMC-M sirve como controlador de secuencia de la máquina.

Display del CRT:El monitor CRT muestra la pantalla del programa del CNC, pantallas de parámetros, mensajes de alarma e información de diagnóstico.La placa del adaptador traduce los datos de visualización del PMC-M en las señales de video que impulsan el CRT.

El teclado MDI:El teclado de entrada de datos manual utilizado para la entrada del programa del operador, la edición de parámetros y los comandos del modo manual.y las comunica al PMC-M para su procesamiento.Sin A16B-1211-0900, ni la pantalla CRT ni el teclado MDI pueden funcionar. El operador pierde toda la capacidad de retroalimentación visual e entrada manual.

Información clave sobre el producto

Serie 00C La plataforma CNC

La "#00C" en la descripción identifica a la serie FANUC 00C como la plataforma CNC compatible.Control CNC integrado . La interfaz del operador de la serie 00C, utilizando la placa de adaptador A16B-1211-0900 para conexión CRT/MDI,es típico de la arquitectura de hardware CNC de esta época .

Escenarios de aplicación

Error de la pantalla CNC de la serie 00C:La pantalla CRT de un CNC de la serie FANUC 00C no muestra ninguna imagen o pantalla dañada mientras el CNC continúa funcionando.Reemplazo restaura la función de visualización del CRT.

El teclado MDI no responde:El teclado MDI de una serie 00C CNC deja de responder

Preguntas frecuentes

P1: ¿Cuál es la placa de acompañamiento (placa 2) para el conjunto A02B-0086-C052?

El conjunto A02B-0086-C052 contiene A16B-1211-0900 como tablero 1. El segundo tablero del conjunto se identifica a partir de la documentación completa del montaje o la lista de hardware de la unidad específica.Cuando se diagnostica una falla, probar ambas tablas de forma independiente si es posible para confirmar cuál tabla ha fallado antes de ordenar.

P2: ¿Cuál es la designación "A2" en "PMC-M MDI/CRT ADAPTER A2"?

"A2" identifica el tipo de hardware y la versión del adaptador dentro de la familia de adaptadores de interfaz de operador PMC-M. El tipo A es la configuración estándar del adaptador;la versión 2 (A2) indica una revisión de hardware específica o un nivel de capacidad dentro de este tipoEsto lo distingue de la versión 1 del Tipo A o de cualquier variante del Tipo B que pueda existir para diferentes configuraciones PMC-M.

P3: ¿Es el A16B-1211-0900 específico de la serie 00C o sirve a otras generaciones de FANUC CNC?

El "#00C" en la descripción identifica explícitamente la compatibilidad de la Serie 00C. La Serie 00C utiliza la arquitectura del controlador PMC-M.Si esta placa de adaptador sirve a otros sistemas CNC equipados con PMC-M depende de la compatibilidad del conjunto A02B-0086-C052 entre diferentes modelos CNC. Confirmar con la documentación de hardware FANUC aplicable.

P4: ¿La sustitución de A16B-1211-0900 afecta a los datos de CNC?

No. Los parámetros y programas de CNC residen en los módulos de memoria principales de la CNC. La placa del adaptador CRT/MDI no contiene datos almacenados de CNC, es una placa de interfaz de hardware.La sustitución de A16B-1211-0900 no afecta a los datos de mecanizado almacenados..
