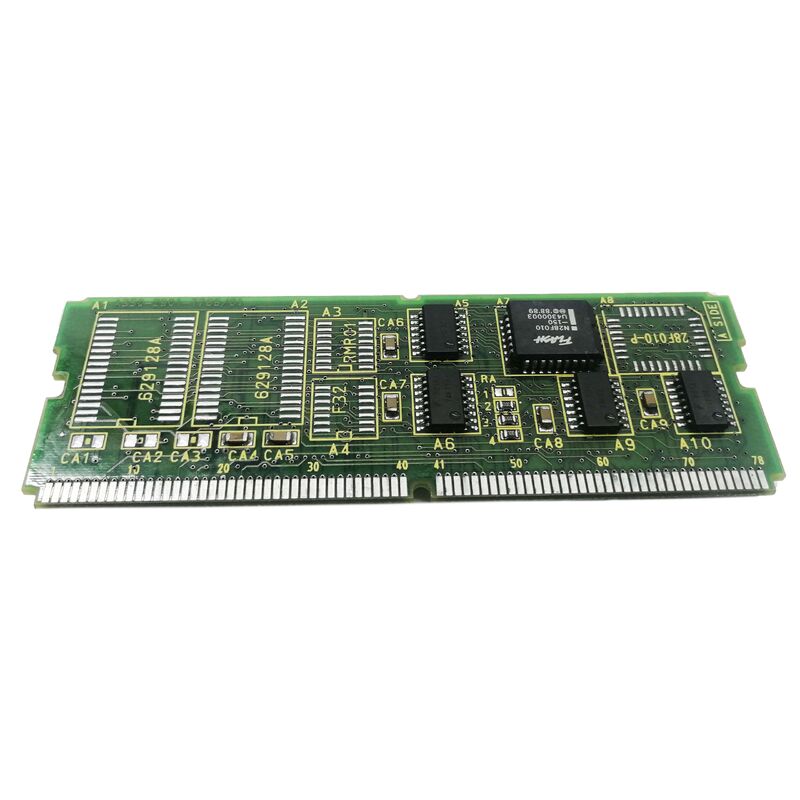

A20B-2901-0765 FANUC Serie 21 Módulo de memoria y eje 0K SRAM / FROM / Interfaz de eje serie / FS-21

El módulo de memoria y huso en la arquitectura de la serie 21

Dentro de la arquitectura de hardware CNC de la serie 20/21 FANUC, la unidad principal de la CPU alberga un conjunto de módulos enchufables que definen las capacidades específicas del sistema.Estos módulos se colocan en posiciones definidas en la placa de la CPU, cada uno añadiendo una combinación específica de recursos de memoria y funciones de interfaz.

El A20B-2901-0765 es elMódulo de memoria y eje

Desde (Flash ROM):La parte de Flash ROM almacena el software del sistema CNC, el firmware operativo que define las capacidades de código G del CNC, las funciones de visualización, la coordinación del servo y todas las características del CNC.El FROM retiene su contenido sin energía (no volátil), por lo que el software CNC permanece intacto cuando la máquina se apaga.

Interfaz de eje en serie:La parte del eje serie proporciona la interfaz de comunicación digital entre la CPU principal del CNC y la unidad del eje de la máquina.y señales de estado entre el CNC y el amplificador del husillo a través de un enlace serial dedicado.

Especificaciones clave

0K SRAM

La designación "0K SRAM" significa que este módulo no incluye ninguna SRAM con batería. En la serie 20/21 CNC, la SRAM se utiliza para el almacenamiento de parámetros CNC y la retención de programas.Los sistemas que utilizan el A20B-2901-0765 obtienen su SRAM de un módulo de RAM separado, como los módulos de RAM de la clase A20B-2901-0711, en lugar de combinarlo en este plug-in..

El A20B-2901-0765 se compara dentro de su familia de módulos:

El 0765 es la variante de husillo serie con cero SRAM

Escenarios de aplicación

Se trata de una serie de 21 piezas de repuesto CNC:Un sistema CNC FANUC FS-21 requiere una memoria de reemplazo y un módulo de huso.El A20B-2901-0765 (variante de husillo en serie) es el reemplazo correcto, no la versión analógica (0764).

Fallo de la interfaz del husillo en serie:Una serie 21 CNC desarrolla una alarma de comunicación del eje con un motor y un accionamiento del eje intactos confirmados.Reemplazo restaura la comunicación de eje en serie.

Preguntas frecuentes

P1: ¿Requiere el A20B-2901-0765 un módulo RAM separado en el sistema de la Serie 21?

Sí, porque A20B-2901-0765 tiene 0K SRAM,Los parámetros CNC y los programas almacenados se mantienen en un módulo RAM separado (como los módulos de clase A20B-2901-0711) instalado en una ranura diferente en la CPU principal de la serie 21.El módulo de memoria y el módulo de eje y el módulo de RAM trabajan juntos, ninguno por sí solo proporciona el recurso de memoria completo que necesita el CNC.

P2: ¿Puede el A20B-2901-0765 sustituir al A20B-2901-0764 (variante de husillo analógico) en el mismo sistema?

Solo si el accionamiento del eje de la máquina se cambia simultáneamente a un tipo de interfaz en serie. The analogue and serial spindle interfaces are fundamentally different — fitting a serial spindle module (0765) when the spindle amplifier expects an analogue voltage command will result in no spindle controlLa variante del husillo (serial o analógica) deberá coincidir con el accionamiento del husillo instalado.

P3: ¿El FROM de la A20B-2901-0765 contiene el software CNC, o es necesario programarlo después de la instalación?

En funcionamiento normal, el FROM de este módulo viene preprogramado con el software del sistema CNC de la instalación original.Un módulo de reemplazo procedente de la misma generación CNC contendrá un software compatibleUn FROM en blanco o incompatible requiere la recarga del software CNC desde un disco de instalación original de FANUC o un archivo de copia de seguridad que normalmente requiere el acceso del soporte técnico de FANUC.

P4: ¿Qué precauciones de DSE se aplican al A20B-2901-0765?

La construcción SMD de este módulo hace que sus IC sean sensibles a la descarga electrostática.Evite el contacto con las superficies de los componentesApague completamente el CNC antes de acceder a la unidad de CPU para quitar o instalar módulos.
