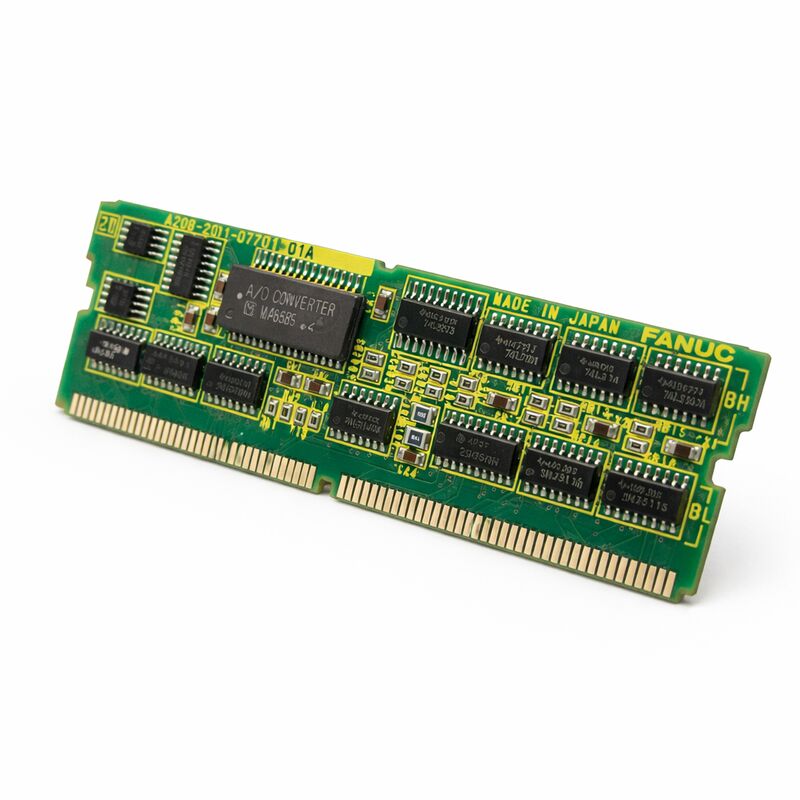

placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2901-0716 |
Número de pieza: A20B-2901-0716
Fabricante: FANUC Corporation (Japón)
Serie del producto: A20B-2901
Tipo de producto: Módulo de memoria RAM (placa hija de conexión SMD)

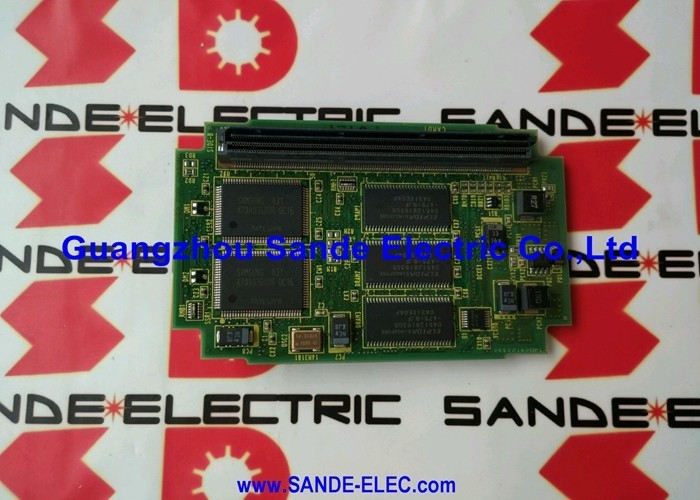

El A20B-2901-0716 es un módulo de RAM FANUC que combina 128 KB de SRAM con respaldo de batería con 3.5 MB de DRAM, diseñado como una placa hija SMD de conexión para sistemas de control CNC FANUC Series 16, 18, 20 y 21.
Este módulo se instala directamente en la placa CPU principal del control CNC, expandiendo la memoria de trabajo del sistema para el almacenamiento de programas de piezas, la retención de parámetros, la lógica de escalera PMC y el procesamiento de datos en tiempo de ejecución.
La serie A20B-2901 representa una de las familias de módulos más importantes de FANUC: las tarjetas de memoria de conexión que determinan la cantidad de almacenamiento de programas de piezas, memoria PMC y datos de trabajo que el CNC puede manejar.
Diferentes combinaciones de capacidad SRAM y DRAM sirven para diferentes requisitos de aplicación: una SRAM más grande proporciona más almacenamiento no volátil para programas y parámetros; una DRAM más grande proporciona más memoria de trabajo para el procesamiento del sistema y datos temporales durante la ejecución.
El A20B-2901-0716 se sitúa en la especificación de 128 KB de SRAM / 3.5 MB de DRAM dentro del rango A20B-2901, proporcionando la capacidad máxima de DRAM disponible en el rango de 128 KB de SRAM de esta familia de módulos.
Esto lo hace particularmente adecuado para aplicaciones donde el rendimiento de procesamiento de datos de alta velocidad es más importante que la expansión del almacenamiento de programas con respaldo de batería.
| Parámetro | Valor |
|---|---|
| Número de pieza | A20B-2901-0716 |
| Fabricante | FANUC Corporation |
| Serie del producto | A20B-2901 |
| Tipo de producto | Módulo de RAM (placa hija SMD) |
| SRAM | 128 KB (con respaldo de batería, no volátil con batería) |
| DRAM | 3.5 MB (volátil — se borra al perder energía) |
| CNC compatible | FANUC Series 16, 18, 20, 21 |
| Factor de forma | Módulo de conexión SMD |
| País de origen | Japón |
En un sistema CNC FANUC, la SRAM y la DRAM desempeñan funciones diferentes y complementarias.
La SRAM (Memoria de Acceso Aleatorio Estática) en un CNC FANUC tiene respaldo de batería. Cuando la máquina está apagada, la batería de respaldo de litio en la placa de control mantiene el voltaje a los chips de SRAM, manteniendo su contenido intacto.
Aquí es donde el CNC almacena todo lo que debe recordar entre ciclos de encendido: programas de piezas, compensaciones de coordenadas de trabajo, compensaciones de herramientas, parámetros y datos del PMC (Controlador de Máquina Programable).
Perder el contenido de la SRAM — a través de una batería agotada, un evento ESD que daña los chips de SRAM o una falla del módulo — significa perder todos los programas almacenados y los datos de configuración de la máquina.
La DRAM (Memoria de Acceso Aleatorio Dinámica) requiere una actualización constante de energía para retener sus datos.
Pierde su contenido en el momento en que se retira la energía. El CNC utiliza la DRAM como memoria de trabajo durante la operación, un espacio temporal para ejecutar cálculos, ejecutar el motor de interpolación, procesar la lógica de escalera PMC y mantener temporalmente datos durante la ejecución del programa.
Más DRAM permite al sistema manejar operaciones más complejas y programas más grandes en ejecución.
Se actualiza desde FROM (ROM Flash) o SRAM al inicio.
El A20B-2901-0716 se conecta al zócalo SMD designado en la placa CPU principal del CNC FANUC.
En los sistemas de la Serie 16/18/20/21, el módulo de RAM es una de varias placas hijas de conexión que personalizan las capacidades de la placa principal, junto con los módulos FROM (para almacenamiento de software del sistema), módulos PMC, módulos de sistema (selección de tipo de husillo) y módulos servo.
El módulo de RAM específico elegido para una máquina fue parte de la especificación de control original del fabricante de la máquina.
Una máquina configurada para almacenamiento complejo de múltiples programas o escaleras PMC extensas puede haber sido construida con la variante de SRAM de 256 KB (A20B-2901-0711).
Una máquina que requiere el máximo rendimiento de DRAM con almacenamiento moderado de programas utiliza el A20B-2901-0716.
La SRAM de 128 KB en el A20B-2901-0716 depende completamente de la batería de respaldo de litio para retener su contenido cuando la máquina está apagada.
La batería se encuentra en la placa CPU principal, no en el módulo de RAM en sí. Cuando el voltaje de la batería cae por debajo del umbral — típicamente después de 3 a 5 años de servicio dependiendo de las condiciones — el CNC muestra una alarma de batería baja.
En este punto, el contenido de la SRAM aún puede estar intacto, pero el reemplazo debe realizarse de inmediato.
Si la batería falla por completo y se pierde el contenido de la SRAM, todos los programas de piezas, parámetros, compensaciones y datos del PMC deben recargarse. Para máquinas sin copias de seguridad de parámetros documentadas, esto puede significar días de puesta en marcha.
Un programa regular de reemplazo de baterías, combinado con copias de seguridad de parámetros de rutina a una unidad USB o transferencia de archivos por red, previene por completo este modo de falla.
P1: El CNC muestra una alarma de módulo de RAM y no arranca. ¿Es el A20B-2901-0716 el culpable?
Antes de concluir que el módulo ha fallado, verifique si la batería de respaldo también está en estado de alarma.
Una batería agotada puede causar corrupción del contenido de la SRAM que el sistema detecta como un error de RAM.
Reemplace la batería y verifique si la alarma se borra después de recargar los parámetros.
Si la alarma persiste con una batería confirmada como buena y sin corrupción de datos de SRAM, el módulo A20B-2901-0716 requiere reemplazo.
P2: ¿Se puede reemplazar el A20B-2901-0716 (128 KB SRAM / 3.5 MB DRAM) por un A20B-2901-0711 (256 KB SRAM / 3.5 MB DRAM) para aumentar el almacenamiento de programas?
Solo si la configuración del hardware y software del control admite el módulo de SRAM más grande. Los controles de la Serie 16/18/20/21 tienen tablas de compatibilidad definidas para módulos de RAM; no todas las combinaciones de módulos son válidas para todas las ediciones de control y configuraciones de opciones.
Verifique la compatibilidad en el manual de hardware para el tipo de control específico antes de instalar un módulo diferente.
La instalación de un módulo incompatible puede causar fallas de arranque o errores de mapeo de memoria.
P3: Al reemplazar el A20B-2901-0716, ¿es necesario volver a ingresar todos los programas y parámetros?
Sí, la SRAM en el módulo de reemplazo está en blanco de fábrica. Todos los programas, parámetros, compensaciones de herramientas, compensaciones de trabajo y datos del PMC deben recargarse. Es por eso que mantener una copia de seguridad actualizada es esencial antes de cualquier reemplazo de módulo de memoria.
La mayoría de los controles FANUC Series 16/18/20/21 admiten la salida de programas y parámetros a una unidad USB o a través de la interfaz Ethernet/RS232; úselos para crear una copia de seguridad antes de cambiar el módulo.
P4: El CNC muestra un error de memoria en un área de datos del PMC pero no en otras. ¿Podría el A20B-2901-0716 tener una falla parcial?
Las fallas parciales, donde una región específica de la SRAM muestra errores mientras que otras permanecen intactas, pueden ocurrir en módulos de SRAM envejecidos. Los chips de SRAM individuales dentro del módulo pueden fallar mientras que otros permanecen operativos.
Si el error se asocia consistentemente con la misma área de datos y persiste después de la recarga de parámetros, es probable que haya una falla a nivel de chip de SRAM.
El módulo debe ser reemplazado y el sistema completo recargado desde la copia de seguridad.
P5: ¿Cómo identifico qué módulo de RAM está instalado actualmente en el CNC para confirmar que necesito el A20B-2901-0716?
La etiqueta del módulo instalado es legible con el control apagado y la placa CPU principal accesible.
El número de pieza A20B-2901 está impreso en la etiqueta del módulo. Alternativamente, la pantalla de configuración del sistema FANUC, típicamente accesible desde las pantallas de mantenimiento del sistema, muestra la configuración del módulo de memoria instalado.
Si ninguno es accesible, la documentación de fabricación original de la máquina (manual de mantenimiento del fabricante de la máquina o lista de repuestos) especifica el tipo de módulo original.
