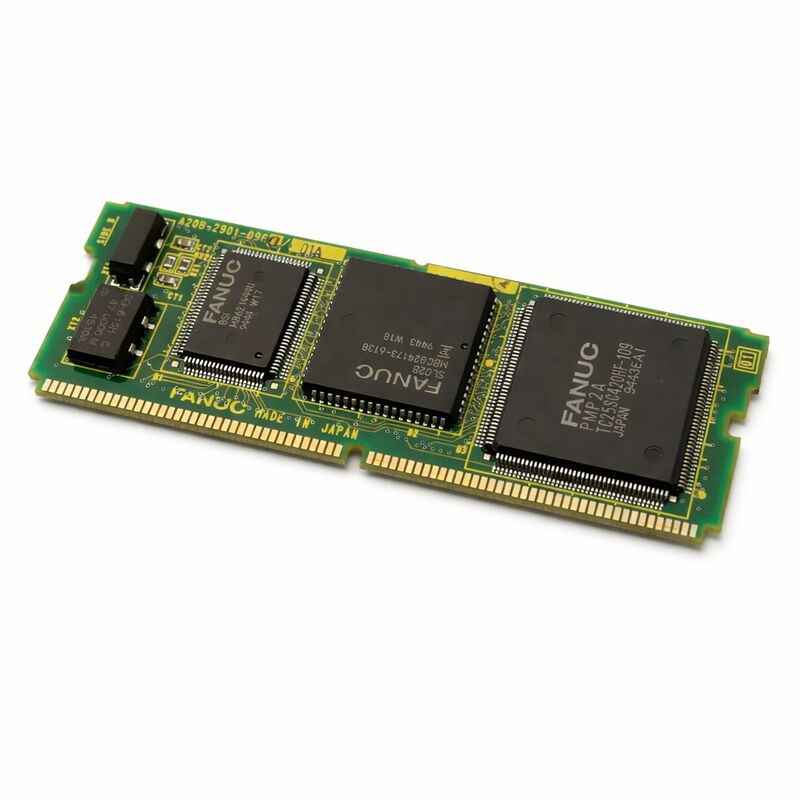

1 piezas de placa de PC Fanuc usada A20B-2901-0480 probada A20B29010480 A2OB-29O1-O48O

FANUC A20B-2901-0480 | Módulo de Placa de Circuito Impreso de Control Serie A20B-2901 — Sistemas CNC FANUC, Origen Japón

Número de pieza: A20B-2901-0480

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Módulo de Placa de Circuito Impreso de Control

Serie de placa: A20B-2901

Aplicación: Controlador CNC FANUC y sistema de automatización

Descripción general

El A20B-2901-0480 es un módulo de PCB de la serie A20B-2901 de FANUC, una familia de módulos de placa de circuito impreso utilizados en toda la gama de controladores CNC de FANUC, que cubren memoria, control de sistema, PMC, interfaz de servo y funciones de expansión para la generación de controladores pre-serie i.

La serie A20B-2901 sirvió a las plataformas de controladores FANUC Series 15, 16, 18, 20 y 21 como módulos enchufables funcionales que extendieron o definieron capacidades específicas del controlador a través de su instalación en posiciones definidas en la placa controladora principal.

La arquitectura modular que sirve la serie A20B-2901 fue una de las características distintivas del diseño del controlador de FANUC en esta generación. En lugar de producir controladores de configuración fija, FANUC diseñó la placa principal del controlador con posiciones de zócalo para una gama de módulos de función.

Cada módulo realizaba una función definida. El fabricante de la máquina seleccionaba la combinación que se ajustaba a los requisitos de su máquina.

El resultado fue un controlador que podía configurarse con precisión para la aplicación: sin funcionalidad redundante, sin funcionalidad faltante, a partir de una biblioteca de módulos estandarizados.

El A20B-2901-0480 es un miembro de esta biblioteca.

Su función específica dentro de la arquitectura del controlador lo convierte en un componente indispensable para las máquinas que se configuraron con él. Cuando este módulo falla, se pierde la capacidad específica que proporcionaba, y el correcto funcionamiento de la máquina depende de su restauración.

Especificaciones clave

La serie A20B-2901 — Amplitud funcional

La serie A20B-2901 es la generación sucesora de la serie A20B-2900 dentro de la familia de módulos de control modular de FANUC.

Las dos series comparten el mismo rol arquitectónico: módulos de función enchufables para los controladores CNC pre-serie i, pero la serie A20B-2901 refleja la transición de la generación de hardware que acompañó al refinamiento de las plataformas FANUC Series 15/16/18/20/21.

Dentro de la familia A20B-2901, el rango de funciones abarca: módulos de memoria SRAM en varias capacidades para almacenamiento de programas y parámetros, módulos DRAM para memoria de trabajo, módulos de control PMC con o sin interfaces I/O Link, módulos FROM para almacenamiento de software no volátil y módulos de función dedicados para aplicaciones específicas.

Cada variante se identifica por su número de pieza completo: las variantes que comparten el prefijo A20B-2901 pero difieren en el sufijo cumplen diferentes funciones y no son intercambiables.

La posición del A20B-2901-0480 dentro de este rango funcional lo sitúa en su rol específico.

La documentación de hardware del controlador enumera qué módulo pertenece a qué zócalo de placa y qué función proporciona en esa posición.

Esta documentación es la referencia definitiva para comprender qué aporta el -0480 a la configuración del controlador que sirve.

Principios de mantenimiento para módulos A20B-2901

El mantenimiento de un controlador FANUC que utiliza módulos de la serie A20B-2901 sigue el mismo enfoque estructurado que el mantenimiento de cualquier controlador industrial modular:

El primer principio es la identificación correcta de fallos.

Un fallo de módulo produce alarmas en el área funcional que sirve el módulo. Identificar el código de alarma con precisión y mapearlo al módulo responsable de esa función, enfoca el esfuerzo de reemplazo en el componente correcto.

El segundo principio es la verificación del conector. Antes de reemplazar un módulo, verifique que el conector del módulo esté en buenas condiciones y completamente acoplado. Las alarmas intermitentes relacionadas con la placa a menudo son fallos de conector en lugar de fallos de placa.

Volver a insertar el módulo y limpiar los contactos del conector resuelve muchas fallas aparentes de la placa.

El tercer principio es la coincidencia exacta del número de pieza.

La serie A20B-2901 contiene muchas variantes. La similitud física entre variantes no indica compatibilidad eléctrica. Solo una coincidencia exacta del número de pieza garantiza que el módulo de reemplazo realice la función correcta en la posición correcta.

El cuarto principio es la preparación de datos. Si el módulo almacena datos volátiles (parámetros, datos de programa, constantes de máquina), se debe realizar una copia de seguridad completa antes de la extracción. El módulo de reemplazo comienza en blanco.

La restauración a partir de una copia de seguridad es la única forma de recuperar los datos sin reingreso manual.

Disponibilidad y la cadena de suministro heredada

La serie A20B-2901 se produjo para controladores que ahora se consideran heredados: la generación Series 15, 16, 18, 20 y 21 que precedió a la serie i. FANUC descontinuó la producción original de estos módulos tras la transición a plataformas de controladores más nuevas.

Las máquinas que alimentan estos controladores todavía están en servicio. Muchas representan una capacidad productiva que sus operadores pretenden mantener durante años.

La cadena de suministro que soporta estas máquinas (stock excedente probado de equipos desmantelados, módulos reacondicionados profesionalmente con componentes nuevos y pruebas funcionales, y servicios de reparación a nivel de componente) permanece activa y accesible.

Al adquirir un reemplazo A20B-2901-0480, especifique el número de pieza completo y, si es posible, el sufijo de revisión de hardware. Los sufijos de revisión de placa indican cambios en el diseño de la PCB o en los componentes que se realizaron durante el ciclo de producción del módulo. Las revisiones posteriores suelen ser compatibles con versiones anteriores de los zócalos de revisión, pero confirmar esto para la aplicación específica evita problemas de compatibilidad inesperados.

Preguntas frecuentes

P1: El controlador genera una alarma que la documentación mapea al área funcional servida por este módulo. El conector del módulo ya se verificó como bueno. ¿Cuál es el siguiente paso de diagnóstico?

Si el conector se confirma como bueno y la alarma persiste, el siguiente paso más riguroso es una prueba de sustitución de módulo: instale un módulo conocido como bueno del mismo número de pieza en el mismo zócalo y observe si la alarma se borra.

Si lo hace, se confirma que el módulo original está defectuoso. Si la alarma sigue al módulo conocido como bueno a su zócalo, el fallo está en el área del zócalo de la placa principal en lugar del módulo en sí.

P2: Se reemplazó el módulo A20B-2901-0480 después de un fallo confirmado. La placa de reemplazo resolvió la alarma original pero ahora aparece una alarma diferente y relacionada. ¿Qué está sucediendo?

Una alarma nueva pero relacionada después de un reemplazo de módulo puede indicar que la alarma original era un síntoma de una condición subyacente que no se ha resuelto. Por ejemplo, una transitoria de la fuente de alimentación que dañó el módulo original puede continuar estresando el reemplazo.

Otra posibilidad es que la revisión de hardware del módulo de reemplazo tenga una diferencia operativa menor que exponga una condición marginal en el circuito circundante.

Revise cuidadosamente la documentación de la alarma y verifique si la nueva alarma apunta al módulo en sí o a un circuito con el que interactúa el módulo.

P3: El módulo no muestra daños físicos visibles, pero falla intermitentemente. ¿Cómo se debe manejar esto?

Un fallo intermitente sin daños visibles generalmente indica un componente que está operando en su límite. Los condensadores electrolíticos, ciertos CI y los problemas de integridad de las juntas de soldadura pueden producir un comportamiento intermitente.

Una placa en esta condición probablemente progresará a un fallo permanente bajo operación continua. Si la placa se puede enviar a un servicio de reparación calificado para su evaluación mientras la máquina continúa con un módulo de reemplazo, la placa intermitente puede ser reparable en lugar de desecharse.

La evaluación antes de la eliminación es el enfoque económico.

P4: ¿Cómo se debe empaquetar y almacenar el A20B-2901-0480 para uso como repuesto a largo plazo?

Almacenar en embalaje antiestático, ya sea el embalaje original de espuma y bolsa o materiales antiestáticos equivalentes. Mantener en un entorno controlado: temperatura estable (temperatura ambiente), baja humedad, sin ciclos de temperatura.

Inspeccionar anualmente cualquier signo de daño por humedad u oxidación en los contactos del conector. Limpiar los contactos oxidados con un limpiador de contactos apropiado para electrónica.

Etiquetar el paquete con el número de pieza completo y la fecha de almacenamiento. Si el módulo tiene una batería de respaldo, verificar y reemplazar la batería según un programa regular para mantener cualquier contenido almacenado.

P5: ¿Se puede usar este módulo tanto en controladores Series 16 como Series 18, o es específico para uno?

La compatibilidad entre las Series 16 y 18 depende de la función específica que cumple el módulo y de la generación de hardware del controlador.

Algunos módulos A20B-2901 están documentados como compatibles en múltiples series porque su función (almacenamiento de memoria, por ejemplo) es lo suficientemente genérica como para servir a ambos.

Otros son específicos de la configuración.

El manual de hardware del controlador para cada serie y modelo específico es la fuente autorizada. No asuma compatibilidad entre series basándose únicamente en el ajuste físico.
