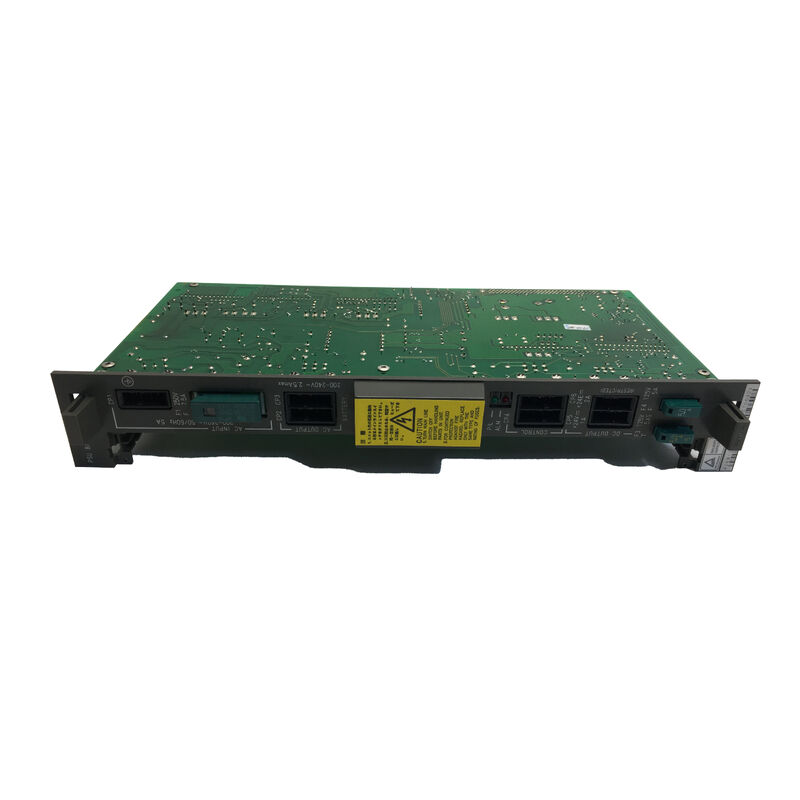

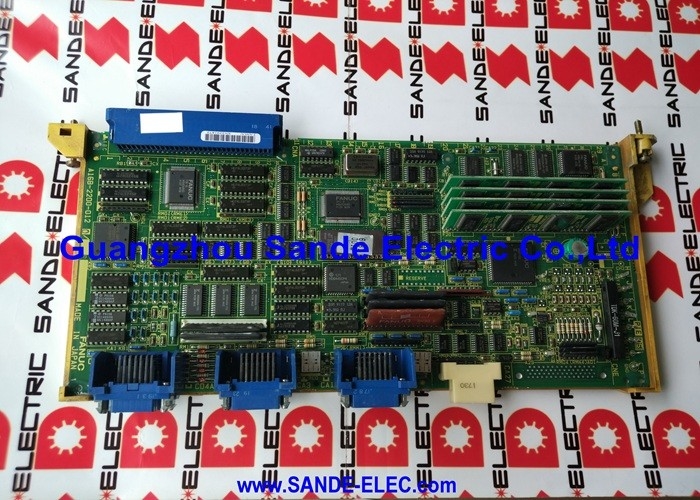

A16B-1210-0801 Fanuc placa de PCB A16B12100801 AI6B-I2IO-O8OI

A16B-1210-0801 FANUC MPG Interfaz de PCB de la serie 0A / 0B / 0C / 0F / 00B / 00C / Generador de pulso manual Interfaz CNC

Interfaz MPG

"MPG" es la abreviatura de Manual Pulse Generator, el encoder giratorio utilizado por los operadores de la máquina para mover manualmente los ejes CNC con precisión.que genera pulsos eléctricosEl CNC traduce estos pulsos en un movimiento controlado del eje a una escala seleccionable (normalmente ×1, ×10 o ×100 por pulso, correspondiente a 0,001 mm, 0,01 mm o 0,1 mm por clic de la rueda de mano).

El A16B-1210-0801 es el PCB de interfaz MPG dedicado para los sistemas CNC de las series 0-A, 0-B, 0-C, 0-F, 00B y 00C.Recibe el tren de pulso de la rueda de mano y lo transmite al motor de interpolación de CNC en el formato correcto para el posicionamiento manual del eje.

Especificaciones clave

Cómo funciona la interfaz MPG

El MPG (rueda manual) genera una señal de codificador de cuadratura con dos canales de pulso (A y B) en relación de fase de 90°.Esta codificación de cuadratura permite que la placa de interfaz para determinar tanto la dirección de rotación y el número de pulsos.

El A16B-1210-0801 recibe estas señales de cuadratura y:

Cuenta los pulsos:La interfaz cuenta los pulsos entrantes del volante en tiempo real, manteniendo un recuento preciso de la rotación del volante.

Determina la dirección:La relación de fase entre los canales A y B indica a la placa de interfaz si el volante se gira en el sentido de las agujas del reloj (dirección del eje positivo) o en sentido contrario (dirección del eje negativo).

Se aplica el multiplicador de escala:La selección de la escala ×1/×10/×100 (desde el interruptor de modo del operador) se aplica al conteo de pulsos, produciendo el desplazamiento del eje comandado.

Transmisiones al CNC:El comando de posición formateado se envía a la función de interpolación del CNC, que ejecuta un movimiento del eje suave en respuesta a la entrada de la rueda de mano.

Escenarios de aplicación

Vehículo de conducción con rueda de mano de MPG no funcional:El volante MPG de un FANUC Serie 0-C CNC deja de producir movimiento del eje. El volante en sí prueba correctamente ‡ girar el volante no produce movimiento ni siquiera en modo JOG-HANDLE.La placa de interfaz A16B-1210-0801 se identifica como el falloEl reemplazo restablece el posicionamiento del eje controlado por la rueda manual.

Mantenimiento de la interfaz de la rueda manual CNC de la serie 0-B:El panel de interfaz A16B-1210-0801 MPG se reemplaza para garantizar un funcionamiento fiable de la rueda de mano en el futuro.

Preguntas frecuentes

P1: ¿Por qué la interfaz MPG necesita un PCB dedicado?

La rueda de MPG genera señales de codificación de cuadratura en tiempo real.y transmitido a la función de interpolación del CNC a la velocidad de actualización del servo del CNCLa integración de esta decodificación de hardware dedicado dentro de la placa principal de la CPU agrega complejidad al circuito; una interfaz separada PCB aísla el procesamiento de la señal MPG y simplifica el diseño de la placa principal.

P2: ¿Qué sucede cuando A16B-1210-0801 falla? ¿Pueden moverse los ejes?

Cuando la interfaz MPG falla, el modo HANDLE (jog controlado por la rueda de mano) se pierde.El modo JOG (jog controlado por pulsador a velocidad de alimentación programada) y el modo MDI (movimiento controlado por programa) normalmente permanecen funcionalesLa ejecución automática del programa también no se ve afectada. Sólo se pierde el canal de entrada del volante manual.

P3: ¿Es A16B-1210-0801 compatible con todos los tipos de máquinas CNC de la serie 0-A a 00C (tornos, centros de mecanizado)?

Sí, la designación de compatibilidad "#0A/B/C/F/00B/C" se aplica a todos los tipos de máquinas de cada serie CNC ̇ centros de mecanizado (0-MC, 0-MD, 0-MF), centros de torneado (0-TC, 0-TD, 0-TF),y otros tipos de máquinas de la familia 0El hardware de la interfaz MPG es independiente de la configuración del tipo de máquina.

P4: ¿Requiere el reemplazo de A16B-1210-0801 algún ajuste de parámetros de MPG?

El multiplicador de escala del MPG (×1/×10/×100) y la asignación del eje se configuran en parámetros CNC almacenados en la SRAM principal del CNC, no en la placa de interfaz del MPG.Después de montar el A16B-1210-0801 de repuestoVerifique el funcionamiento de la rueda de mano en modo MANUAL en cada eje antes de volver a la producción.
