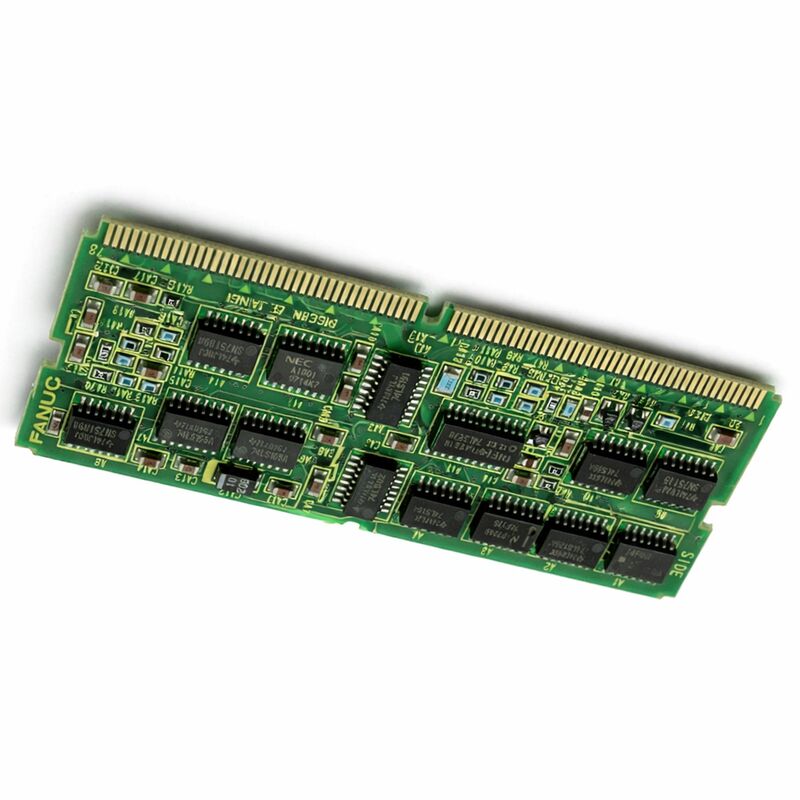

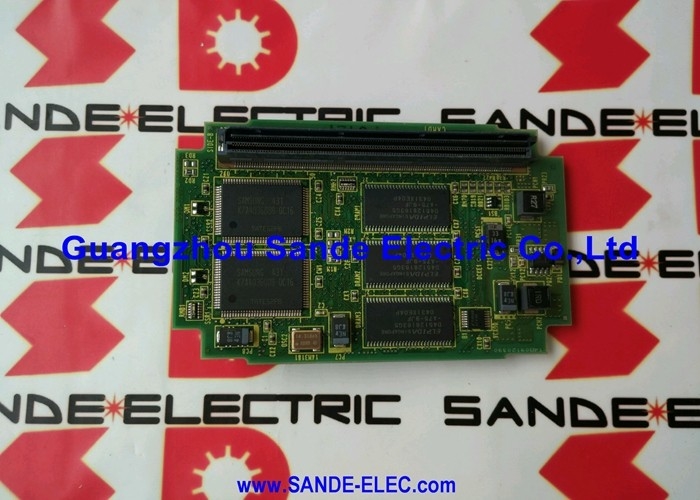

FANUC A20B-2901-0360 | Placa de interfaz de servo Módulo — Controles CNC Serie 15-B, Origen Japón

Número de pieza: A20B-2901-0360

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Placa de interfaz de servo Módulo

Serie de placa: A20B-2901

Sistemas compatibles: Controles CNC FANUC Serie 15-B

Aplicación: Interfaz de eje servo para controlador Serie 15-B

Descripción general

El A20B-2901-0360 es el módulo de interfaz de servo para el controlador CNC Serie 15-B de FANUC, la plataforma de un solo camino de mayor rendimiento en la generación de la serie 15 de FANUC.

Esta placa proporciona la interfaz de control de servo entre la placa de CPU principal del Serie 15-B y las unidades de servoaccionamiento que alimentan los ejes de la máquina herramienta.

En la arquitectura de placas modulares del Serie 15-B, es el módulo específico que traduce los comandos de posición interpolada del controlador a las señales de interfaz de servoaccionamiento que las unidades de accionamiento conectadas pueden procesar.

La Serie 15 de FANUC fue el buque insignia de su generación de CNC, una plataforma diseñada para el mecanizado complejo multieje con los más altos requisitos de precisión.

El Serie 15-B fue la variante evolucionada, que aportó una velocidad de procesamiento mejorada y capacidades de control de servo mejoradas a la arquitectura de la Serie 15.

Las máquinas que utilizaban controladores Serie 15-B eran característicamente complejas: grandes centros de mecanizado con 5 o más ejes controlados, sistemas de múltiples palets y máquinas de rectificado de precisión donde el rendimiento del servo determinaba directamente la calidad de la pieza.

El módulo de interfaz de servo es un tipo de placa específico de la familia A20B-2901, uno que proporciona la interfaz eléctrica y de señal entre los comandos digitales de servo del controlador y las unidades de accionamiento físicas en el gabinete de la máquina.

Cuando este módulo falla, el controlador no puede comunicarse correctamente con los servoaccionamientos y el movimiento del eje se vuelve imposible o errático.

Especificaciones clave

Arquitectura de la Serie 15-B y el rol de la interfaz de servo

El controlador Serie 15-B utilizaba una arquitectura de placas distribuidas. La placa de CPU principal manejaba la ejecución del programa y la interpolación. Las placas de control de eje manejaban los bucles de servo para grupos de ejes. El módulo de interfaz de servo, el A20B-2901-0360, proporcionaba el hardware de interfaz específico entre la electrónica de control de servo del controlador y las conexiones físicas de accionamiento.

En la arquitectura de control de servo de FANUC, el bucle de posición se ejecuta en el controlador.

El controlador calcula dónde debe estar cada eje, lo compara con dónde está (a partir de la retroalimentación del codificador) y genera el comando de velocidad. Este comando de velocidad viaja a través del módulo de interfaz de servo como una señal eléctrica a la unidad de accionamiento.

La unidad de accionamiento convierte el comando de velocidad en corriente del motor.

La retroalimentación del codificador regresa a través del mismo módulo de interfaz al controlador.

Por lo tanto, el trabajo del módulo de interfaz de servo es tanto de salida como de entrada. Salida: genera la señal de interfaz de accionamiento a partir del comando de velocidad digital del controlador.

Entrada: recibe la retroalimentación del codificador y la acondiciona para los circuitos de medición de posición del controlador. Ambas vías deben funcionar correctamente para un control de servo preciso.

Serie 15-B en contexto

La Serie 15-B ocupa una posición distintiva en el mercado de CNC heredado. Era hardware genuinamente capaz: los algoritmos de control de servo en la serie 15 eran sofisticados para su época, admitiendo mecanizado de alta velocidad y alta precisión que los controladores más pequeños no podían igualar.

Las máquinas equipadas con controladores Serie 15-B eran típicamente equipos de producción de alto valor: centros de mecanizado multieje, máquinas de rectificado de precisión y celdas de fabricación flexible multieje complejas.

Muchas de estas máquinas permanecen en servicio productivo.

La inversión en una máquina equipada con Serie 15-B fue sustancial, y la capacidad mecánica de la máquina a menudo excede lo que el control electrónico puede proporcionar: la máquina simplemente funciona mejor con un controlador 15-B funcional que con un reemplazo más antiguo.

Por lo tanto, el mantenimiento del controlador Serie 15-B es una opción práctica y económicamente racional para muchos propietarios de máquinas.

El A20B-2901-0360, como interfaz de servo para esta plataforma, es uno de los componentes que hace posible este mantenimiento.

Su disponibilidad en la cadena de suministro del mercado de posventa mantiene operativas las máquinas Serie 15-B.

Consideraciones de diagnóstico y reemplazo

Cuando el A20B-2901-0360 desarrolla una falla, el controlador Serie 15-B pierde su capacidad de interactuar correctamente con los servoaccionamientos.

Dependiendo de qué circuito en el módulo falle, los síntomas varían desde la pérdida total del movimiento del eje (los accionamientos no reciben comandos de velocidad) hasta errores de seguimiento de servo (la retroalimentación se procesa incorrectamente y se acumulan errores de posición). En algunos casos, la falla es intermitente: el módulo funciona en algunas condiciones y falla en otras, produciendo un comportamiento errático del eje.

Antes de reemplazar el módulo, confirme que los conectores asociados con el módulo están limpios y completamente asentados.

Una falla del módulo de interfaz de servo a menudo se diagnostica erróneamente a partir de un conector que está parcialmente acoplado o que ha desarrollado contactos oxidados.

Volver a asentar el conector resuelve muchas fallas aparentes de la placa sin necesidad de reemplazar la placa.

Si se confirma que el conector está en buen estado y la falla persiste, el reemplazo de la placa es la respuesta correcta.

Después del reemplazo, verifique que el rendimiento del servo del eje (precisión de posicionamiento, estabilidad de velocidad bajo carga de corte y procesamiento de retroalimentación del codificador) esté dentro de las especificaciones antes de devolver la máquina a producción.

Preguntas frecuentes

P1: El controlador Serie 15-B muestra alarmas de error de seguimiento de servo en todos los ejes simultáneamente. Los accionamientos y motores parecen no dañados. ¿Podría ser el A20B-2901-0360?

Los errores de seguimiento de servo simultáneos en todos los ejes con accionamientos y motores confirmados como buenos son consistentes con una falla del módulo de interfaz de servo en los circuitos de interfaz compartidos.

La ruta común para todos los comandos de eje pasa a través del módulo de interfaz de servo.

Si los circuitos compartidos del módulo han fallado (la fuente de alimentación de la placa, la interfaz del bus común), todos los ejes se ven afectados simultáneamente.

Confirme primero el asiento del conector, luego proceda al reemplazo de la placa si la falla persiste.

P2: Solo un eje muestra error de seguimiento mientras que los otros están normales. El accionamiento y el motor de ese eje se prueban como buenos. ¿Es este el módulo de interfaz de servo?

Una falla de un solo eje con un accionamiento y motor confirmados como buenos es ambigua entre los circuitos de canal único del módulo de interfaz de servo y el cable de retroalimentación del codificador para ese eje específico. El módulo tiene circuitos por eje para cada ruta de retroalimentación.

Pero las fallas de los cables del codificador son más comunes que las fallas de canal único de la placa.

Inspeccione y vuelva a asentar el conector de retroalimentación del codificador para el eje afectado antes de concluir que la placa tiene una falla por canal.

P3: La máquina funciona en modo automático pero produce un acabado superficial ligeramente peor que antes. No se generan alarmas. ¿Podría estar contribuyendo el módulo de interfaz de servo?

La degradación del acabado superficial sin alarmas, en una máquina que de otra manera funciona normalmente, apunta a un cambio sutil en el rendimiento del servo.

Un módulo de interfaz de servo que falla lentamente puede introducir pequeñas cantidades de ruido o distorsión de señal en la ruta de retroalimentación, produciendo una inestabilidad de velocidad menor que se manifiesta como una degradación del acabado superficial antes de generar alarmas de posición directas.

Compare los datos de diagnóstico del servo (rizado de velocidad del eje, patrones de consumo de corriente durante el corte) con las líneas de base históricas.

La degradación en estos valores junto con los problemas de acabado superficial respalda la placa como un contribuyente.

P4: El fabricante describe el A20B-2901-0360 como descontinuado. ¿Sigue siendo práctico el soporte a largo plazo para las máquinas Serie 15-B?

El soporte a largo plazo para las máquinas Serie 15-B es práctico a través de la cadena de suministro del mercado de posventa.

Las placas excedentes probadas de máquinas desmanteladas, las placas reacondicionadas profesionalmente con reemplazo de componentes y pruebas funcionales, y los servicios de reparación a nivel de componente contribuyen al suministro.

La base instalada de la Serie 15-B es lo suficientemente grande como para sostener esta cadena de suministro durante años.

La planificación de stock de mantenimiento (tener un módulo de repuesto probado disponible antes de que falle la unidad instalada) es el enfoque más efectivo para el soporte a largo plazo de la Serie 15-B.

P5: Después de reemplazar el A20B-2901-0360, ¿se deben recargar los parámetros del servo?

Los parámetros del servo (las ganancias del bucle de velocidad, las ganancias del bucle de posición y los parámetros de avance para cada eje) se almacenan en la memoria no volátil del controlador (SRAM o FROM), no en el módulo de interfaz de servo en sí.

El reemplazo del módulo no afecta los parámetros almacenados. Sin embargo, se recomienda una verificación completa de la sintonización del servo después del reemplazo para confirmar que el nuevo módulo produce un rendimiento de servo equivalente al original.

Compare el comportamiento real del servo con las especificaciones de rendimiento del eje documentadas de la máquina.
