| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2900-0930 |
Número de la parte:A20B-2900-0930 Las condiciones de las condiciones de trabajo
El fabricante:Corporación FANUC (Japón)
Tipo de producto:Módulo de la CPU (placa de la MPU)
Procesador:Intel 80386SX (i386sx)
Serie del tablero:A20B-2900: las condiciones de los productos
Sistemas compatibles:FANUC Serie 18-A, Serie 21 y compatibles
Estado:Discontinuado por el fabricante

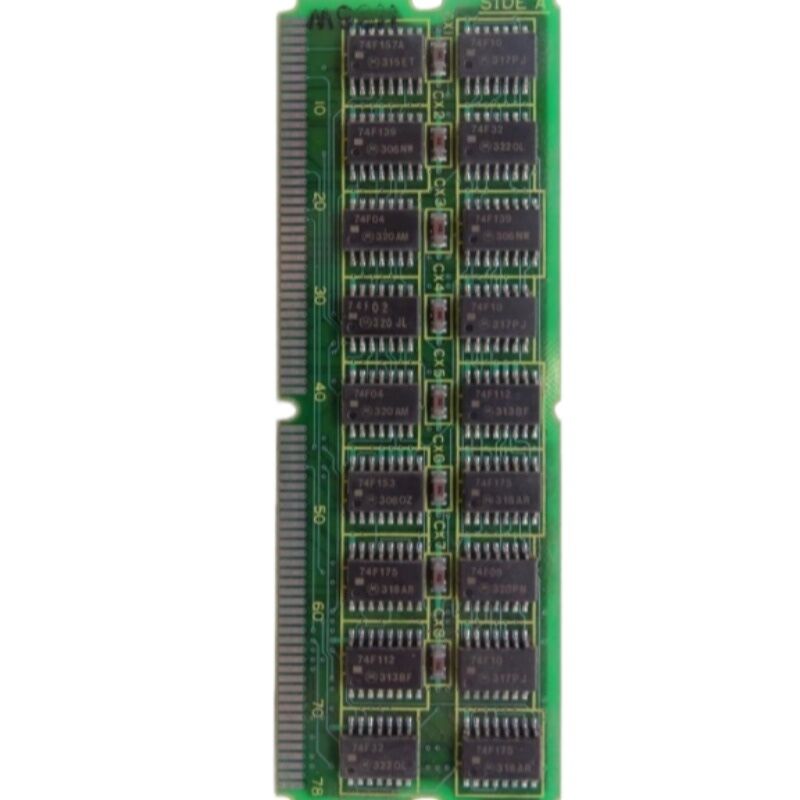

El A20B-2900-0930 es el módulo de la CPU para los sistemas CNC de la serie FANUC 18-A, y sirve como CPU principal o sub-CPU en la serie 21 y controladores compatibles.
Es la placa que contiene la unidad central de procesamiento un Intel 80386SX junto con el circuito de soporte circundante que hace que el procesador funcione dentro de la arquitectura CNC:generación de relojes, bus buffering, la lógica de la interfaz de memoria, y las conexiones a la placa principal de la CPU en la que se conecta.
En la arquitectura de control modular de FANUC, la CPU no está integrada directamente en la placa principal, sino que ocupa su propio módulo de conexión.
Esto permite reemplazar el módulo del procesador de forma independiente en caso de avería,y permitió a FANUC ofrecer diferentes capacidades de procesamiento en la misma plataforma de placa principal mediante la instalación de diferentes módulos de CPU..
El A20B-2900-0930 lleva el procesador 80386SX de 32 bits de Intel con un bus de datos externo de 16 bits,posicionado como una solución de procesamiento eficiente y rentable cuando se produjeron estos controladores.
El controlador CNC no puede funcionar sin este módulo. Es el núcleo de procesamiento del que derivan todas las otras funciones del controlador.
Cuando este módulo falla, el controlador no arranca. No hay solución ̇ el módulo debe ser reemplazado y el software recargado antes de que la máquina pueda funcionar de nuevo.
| Parámetro | Valor |
|---|---|
| Número de la parte | A20B-2900-0930 Las condiciones de las condiciones de trabajo |
| Fabricante | Corporación FANUC |
| Tipo de producto | Módulo de la CPU / submódulo del procesador |
| Procesador | Intel 80386SX (i386sx) |
| Serie de tableros | A20B-2900: las condiciones de los productos |
| Sistemas compatibles | FANUC Serie 18-A / 21 y compatibles |
| El papel | CPU principal (sistemas más pequeños) o sub-CPU (sistemas más grandes) |
| Origen | Japón |
| Estado de la producción | Suspendió su producción |
| Peso (aproximadamente) | 0.3 kg |
| Las dimensiones | ~114 × 38 × 5 mm |
| Temperatura de funcionamiento | 0 55°C |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
El Intel 80386SX fue un procesador prominente en la computación industrial integrada durante finales de la década de 1980 y en la década de 1990.
Ofrecía capacidad de procesamiento interno de 32 bits, lo que significaba que podía trabajar con valores de datos de 32 bits internamente, mientras utilizaba un bus de datos de 16 bits para comunicarse con la memoria externa y los periféricos.Esta combinación proporcionó un alto rendimiento computacional a un menor costo del sistema que el bus 80386DX de 32 bits completo.
Para las aplicaciones de control CNC, lo que importa no es la velocidad de reloj aislada, sino la capacidad del procesador para ejecutar tareas de controlgestión de la comunicación, y mostrar el renderizado ?? dentro de los ciclos de tiempo requeridos.
El 80386SX proporcionó el espacio de cabeza que el control de la Serie 18-A exigía para su generación de aplicaciones de mecanizado.
FANUC utilizó este procesador en varias variantes de controladores en la misma generación,y la arquitectura del módulo de la CPU permitió que la misma placa principal se usara con diferentes velocidades o tipos de procesadores cambiando el módulo de la CPU.
El A20B-2900-0930 cumple dos funciones distintas dependiendo del controlador específico en el que esté instalado.
En los sistemas más pequeños, el Modelo B de la Serie 21 es un ejemplo específico. Este módulo actúa como la CPU principal.
La Serie 21 es una plataforma de control más compacta donde este módulo de CPU lleva la carga de procesamiento primaria.
El mismo tablero físico cumple este papel de mayor responsabilidad.
En los sistemas más grandes, la placa principal de la CPU puede contener un procesador primario más potente, con el A20B-2900-0930 funcionando como una sub-CPU.la sub-CPU maneja tareas de procesamiento específicas que están separadas de la carga de trabajo de la CPU principal, mejorando el rendimiento general del sistema.
La distinción es importante para el abastecimiento de sustitución.
Confirme qué función desempeña el módulo en su máquina específica.pero el software cargado en el FROM debe corresponder al tipo de controlador específico y la configuración.
El reemplazo de un módulo de CPU en un sistema FANUC no es simplemente un intercambio de hardware.Cuando se instala un nuevo módulo de CPU, el contenido de FROM se carga en la DRAM del módulo de la CPU al encender y el sistema se inicia desde allí.
Si el FROM está intacto y contiene la versión de software correcta, el sistema debe arrancar después del reemplazo del módulo de la CPU.
Si el contenido de FROM también estaba dañado, tanto el módulo de CPU como el módulo de FROM requieren atención antes de que el sistema funcione correctamente.
Siempre confirme la integridad de FROM como parte del proceso de diagnóstico cuando se sospecha un fallo del módulo de la CPU.
P1: El controlador de la serie 18-A no arranca. La fuente de alimentación parece funcional. ¿Es el A20B-2900-0930 el fallo probable?
Una condición de no arranque con una fuente de alimentación funcional es consistente con un fallo del módulo de la CPU, pero también con corrupción FROM o un fallo de la placa principal.
Compruebe los indicadores de estado de los LED en la placa principal al encenderse. La secuencia de los LED está documentada en el manual de mantenimiento e indica hasta qué punto avanza el proceso de arranque antes de detenerse.
Si la secuencia se detiene inmediatamente después de encendido sin ninguna actividad relacionada con la CPU, el módulo de la CPU es un sospechoso fuerte.
P2: El controlador se inicia de forma intermitente, a veces se inicia normalmente, a veces se cuelga al arrancar. ¿Qué sugiere esto?
El fallo de arranque intermitente es a menudo un fallo del conector en lugar de un fallo del módulo.
El módulo de CPU se conecta a la placa principal a través de conectores de borde o pines. Si estos contactos han desarrollado oxidación o aflojamiento mecánico, el módulo puede hacer contacto eléctrico inconsistente.
Limpie los contactos del conector con un limpiador de contacto apropiado, vuelva a colocar el módulo firmemente y vuelva a probar.
Si el fallo intermitente persiste, el propio módulo puede tener un problema térmico o de componentes.
P3: Un reemplazo A20B-2900-0930 fue instalado y la máquina arranca, pero inmediatamente alarma con un error de CPU. ¿Qué pasó?
Un error de la CPU después de la instalación con un nuevo módulo suele indicar una incompatibilidad del software la versión del software FROM no coincide con la revisión del módulo de la CPU,o el contenido de FROM es para un tipo de controlador diferente.
Verificar que la versión del software del módulo FROM es compatible con el módulo de CPU de repuesto.
Confirmar la revisión del módulo a partir de la etiqueta del tablero y compararla con la documentación de mantenimiento.
P4: ¿Se puede utilizar el A20B-2900-0930 de un sistema de la serie 21 en un sistema de la serie 18-A?
Ambos sistemas utilizan el mismo hardware del módulo de CPU.revisión del hardware).
Si los números de piezas coinciden exactamente, el hardware es compatible.
El software cargado desde FROM determina el comportamiento funcional, no necesita ser cambiado sólo porque el módulo se obtuvo físicamente de un tipo de controlador diferente.
P5: La máquina funcionó correctamente hasta un aumento de energía. Después del aumento de energía, no arrancará. ¿Debería reemplazarse primero el módulo de la CPU?
El módulo de la CPU es susceptible, pero también lo son la fuente de alimentación, la placa principal y el módulo FROM.
En lugar de reemplazar los componentes al azar, utilice los indicadores de estado del LED y cualquier información de diagnóstico disponible en la pantalla del controlador.
Si el módulo de la CPU muestra específicamente daño físico, componentes quemados, circuitos integrados agrietados, es el punto de partida.
De lo contrario, el diagnóstico sistemático basado en lo que el controlador informa al encender es más confiable.
