| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A20B-2900-0901 |
Número de la parte:A20B-2900-0901 Las condiciones de los servicios de seguridad de los Estados miembros
El fabricante:Corporación FANUC (Japón)
Tipo de producto:Módulo de control del sistema (SCM)
Serie del tablero:A20B-2900: las condiciones de los productos
Sistemas compatibles:FANUC Serie 18 / 21 y compatible

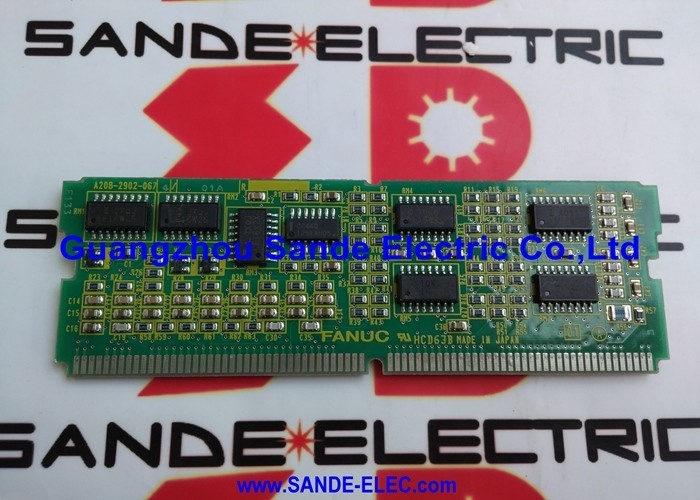

El A20B-2900-0901 es el SCM Módulo de Control del Sistema con interfaz de husillo en serie para los controladores CNC FANUC Serie 18 y Serie 21.Es una placa hija periférica plug-in que se instala en la placa principal de la CPU del controlador.
Su función es permitir a la placa base ejecutar el programa de escalera SCM y proporcionar la interfaz de comunicación de eje serie que conecta el CNC al amplificador y motor del eje.
Sin este módulo, los controladores de las series 18 y 21 configurados para él no pueden ejecutar su programa de escalera de control de la máquina.
La escalera SCM es el puente entre el estado interno del CNC y el mundo físico de la máquina Cambiadores de herramientas, y todas las demás funciones de la máquina que no sean un servoeje.
El A20B-2900-0901 proporciona la capacidad de procesamiento para esta escalera, montada como una placa hija SMD compacta en la CPU principal.
La interfaz de eje serie en este módulo es lo que permite que el CNC se comunique con un amplificador de eje de tipo serie.
El sistema de husillo en serie de FANUC transmite comandos de velocidad, comandos de dirección,y señales de control a través de un enlace serial de alta velocidad entre el CNC y el amplificador en lugar de utilizar salidas de voltaje analógicas separadas para cada señal.
Este módulo proporciona el extremo del CNC de ese enlace serial para los sistemas de las series 18 y 21.
| Parámetro | Valor |
|---|---|
| Número de la parte | A20B-2900-0901 Las condiciones de los servicios de seguridad de los Estados miembros |
| Fabricante | Corporación FANUC |
| Tipo de producto | Modulo de control del sistema (SCM) |
| Interfaz del eje | Esfíntel de serie |
| Serie de tableros | A20B-2900: las condiciones de los productos |
| Sistemas compatibles | FANUC Serie 18 / 21 y compatible |
| Diseño | Tarjetas hijas de tipo SMD |
| Instalación | Enchufes en la placa base de la CPU principal |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Humedad | 75% de RH máximo (no condensante) |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
The SCM (Sequence Control Module) ladder in FANUC Series 18/21 systems is the programmable machine controller engine — equivalent in function to what FANUC calls the PMC (Programmable Machine Controller) on other platforms.
Ejecuta el programa de escalera que el fabricante de la máquina herramienta escribió al configurar la máquina.
Cada vez que el operador presiona un botón en el panel del operador, la escalera SCM responde.
Cada código M que el programa NC emite M03 para el eje CW, M06 para el cambio de herramienta, M08 para el refrigerante en pasa a través de la escalera SCM antes de convertirse en una acción de la máquina.
La escalera lee la salida de código M del CNC, las entradas de los sensores de la máquina y el estado de tiempo de la máquina, luego conduce las salidas apropiadas.
El A20B-2900-0901 proporciona la capacidad de procesamiento de escaleras SCM en la placa principal de la Serie 18/21.
El programa de escalera en sí está almacenado en la memoria FROM, un módulo separado que ejecuta las instrucciones almacenadas allí.
FANUC introdujo la interfaz de eje serie para reemplazar el método de comando analógico anterior.
El voltaje tenía que ser generado con precisión, transmitido con precisión y recibido correctamente para que el control de velocidad fuera preciso.y el envejecimiento de los componentes afectaron a la calidad del comando analógico.
La comunicación por huso en serie reemplaza este camino analógico por un enlace en serie digital.
El CNC calcula numéricamente la velocidad requerida del husillo y la transmite al amplificador del husillo como un paquete de datos digital.
El amplificador recibe el valor digital exacto y lo ejecuta. La comunicación es inmune al ruido y la degradación que afecta a las señales analógicas.
El A20B-2900-0901 proporciona la interfaz de eje serie del lado CNC para los controladores de la serie 18/21.
Se genera el flujo de datos en serie que el amplificador de husillo recibe e interpreta.
Velocidad del eje, dirección, objetivo de orientación, y lectura de estado todos viajan en este enlace serial.
El A20B-2900-0901 está documentado como el módulo SCM tanto para los controladores CNC de la serie 18 como para los de la serie 21.
Su función es idéntica en ambos: proporcionar la ejecución de escaleras SCM y la comunicación de husillo serie en la placa principal de la CPU.
El módulo de acompañamiento A20B-2900-0900 proporciona simultáneamente las interfaces de eje serie y analógicas.
En máquinas con amplificadores de eje de tipo serie y sin necesidad de una salida analógica, el -0901 es la opción adecuada.
En los sistemas que requieren capacidad de eje en serie y analógica simultáneamente, se requiere el -0900 en su lugar.
P1: El huso de la máquina funciona pero los códigos M no se ejecutan. El CNC no muestra ninguna alarma SCM/PMC. ¿Podría ser el A20B-2900-0901 el culpable?
Si los códigos M no producen ninguna respuesta de la máquina mientras el huso (serial) y los ejes funcionan normalmente, es posible que la escalera SCM no esté ejecutándose.
Compruebe la pantalla de estado SCM / PMC del CNC para el estado de ejecución de la escalera.
Si la escalera informa que está funcionando, pero las salidas no responden, los circuitos de accionamiento de salida de la placa pueden haber fallado.
Inspeccionar la placa para detectar daños visibles y comprobar el LED de diagnóstico de la placa si está presente.
P2: ¿Cuál es la diferencia entre el A20B-2900-0901 y el A20B-2900-0900?
El -0901 proporciona una interfaz de eje serie solamente. El -0900 proporciona interfaces de eje serie y analógicas. Si el amplificador de eje de la máquina es de tipo serie (FANUC αi o similar), el amplificador de eje de la máquina es de tipo serie (FANUC αi o similar).El -0901 es suficiente.
Si la máquina requiere una salida de voltaje analógica para el husillo simultáneamente en algunas configuraciones se utilizan configuraciones de doble husillo con tipos de amplificadores mixtos se necesita el - 0900.
Confirme el tipo de amplificador del husillo antes de comprar uno de reemplazo.
P3: Después de reemplazar este módulo, la escalera SCM se cargó, pero la orientación del eje no funciona. El movimiento del eje es normal. ¿Qué se debe verificar?
La orientación del husillo requiere que tanto la comunicación en serie del husillo como los parámetros específicos de la escalera SCM estén configurados correctamente.
Después de un reemplazo del módulo, confirmar que todos los parámetros del husillo, velocidad de orientación, asignación del sensor de posición y asignación del código M para la orientación, se restablecieron desde la copia de seguridad.
Si los parámetros son correctos, debe confirmarse la conexión del eje serie entre esta placa y el amplificador del eje: compruebe el cable del eje serie en ambos extremos.
P4: El módulo fue retirado para inspección y reinstalado. El CNC ahora muestra una alarma de husillo serie. ¿Qué pasó?
Una alarma de husillo serie inmediatamente después de la reinserción es típicamente un problema de asiento del conector.
Apague el motor, quite el módulo, inspeccione los contactos de los conectores para detectar daños o contaminación, vuelva a colocar el aceite firmemente y vuelva a encender.
Si la alarma persiste con una buena conexión confirmada, se debe examinar el circuito del eje serie del módulo o el circuito de recepción del amplificador.
P5: ¿Se puede hacer una copia de seguridad del programa de escaleras SCM antes de reemplazar este módulo?
La escalera SCM/PMC está almacenada en la memoria FROM del controlador, no en este módulo.
Los contenidos de FROM, incluido el programa de escalera, se pueden copiar en una tarjeta de memoria utilizando la función de copia de seguridad de la pantalla de arranque del controlador.
La sustitución del A20B-2900-0901 no afecta al contenido del FROM.
La escalera que estaba presente antes del reemplazo sigue disponible después del reemplazo.
No se requiere una copia de seguridad de escalera específicamente para este intercambio de módulos, pero siempre se recomienda una copia de seguridad completa de los datos antes de cualquier trabajo de mantenimiento.
